Патент на изобретение №2291560

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2291560 (13) C1
(51) МПК

H03M5/16 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.12.2010 – действует

(21), (22) Заявка: 2005116165/09, 27.05.2005

(24) Дата начала отсчета срока действия патента:

27.05.2005

(46) Опубликовано: 10.01.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2203520 C1, 27.04.2003. RU 2207614 C1, 27.06.2003. RU 2168270 C1, 27.05.2001. SU 1515993 А2, 09.08.1995. JP 10190752, 21.07.1998. JP 62035740, 16.02.1987.

Адрес для переписки:

603950, г.Нижний Новгород, ГСП-462, пл. Комсомольская, 1, ФГУП “НПП “Полет”

(72) Автор(ы):

Киселев Евгений Федорович (RU),
Кузнецов Сергей Александрович (RU),
Зеленов Сергей Станиславович (RU),
Ремешков Юрий Иванович (RU)

(73) Патентообладатель(и):

Федеральное государственное унитарное предприятие “Научно-производственное предприятие “Полет” (RU)

(54) ДЕКОДЕР ДИФФЕРЕНЦИАЛЬНОГО СИГНАЛА КОДА RZ

(57) Реферат:

Изобретение относится к области вычислительной техники и предназначено для приема цифрового дифференциального сигнала последовательного самосинхронизирующегося кода RZ с преобразованием в выходной сигнал последовательного двоичного кода и асинхронный сигнал битовой синхронизации с последующим помехоустойчивым формированием выходных синхросигналов битовой синхронизации, начала паузы и паузы с помощью входной непрерывной последовательности тактовых импульсов. Техническим результатом является расширение функциональных возможностей декодера и повышение его помехоустойчивости. Устройство содержит приемник-преобразователь, двоичный счетчик, элементы И, элемент И-НЕ, элементы ИЛИ-НЕ, цифровой компаратор, триггеры, двухразрядный сдвиговый регистр, входы первой и второй компонент цифрового дифференциального сигнала, начального сброса, тактовый, Логической «1», кодовые входы порога обнаружения паузы и программирования положения начала синхросигнала битовой синхронизации относительно начала асинхронного сигнала битовой синхронизации, четыре выхода. 1 ил.

Изобретение относится к области вычислительной техники, предназначено для приема цифрового дифференциального сигнала последовательного самосинхронизирующегося двоичного кода RZ с преобразованием в выходной сигнал OZ последовательного двоичного кода (ПДК) и асинхронный сигнал битовой синхронизации ZO с последующим помехоустойчивым формированием выходных синхросигналов битовой синхронизации OCZ, начала паузы ОРС и паузы OPZ с помощью входной непрерывной последовательности тактовых импульсов 1C и может быть использовано при построении любых синхронных автоматов с памятью для помехоустойчивого ввода асинхронных данных с помощью дифференциального сигнала кода RZ, в частности может использоваться в качестве полного помехоустойчивого синхронного декодера трехуровневого кода RZ с возвратом к нулю по ГОСТ 18977-79 и РТМ 1495-75.

Известно (см., например, [1, с.48]), что в современных информационно-измерительных радиоэлектронных системах для обмена информацией с помощью цифрового дифференциального сигнала наиболее рационально использовать самосинхронизирующийся ПДК RZ, поскольку по сравнению с ним другие известные самосинхронизирующиеся ПДК никакими преимуществами не обладают и могут использоваться иногда в связи с недостатком сведений у разработчиков о преимуществах и недостатках различных методов кодирования (модулирования) исходного кода NRZ без возврата к нулю.

Предлагаемый декодер может использоваться, в частности, при построении одноканальных или многоканальных устройств для ввода информации с помощью цифрового дифференциального (разностного) сигнала

кода RZ в системах проводной связи в сложной помеховой обстановке при значительных величинах синфазной помехи

искажающей обе компоненты

сигнала U(1), т.е. при высоких значениях показателя помехоустойчивости

где

|X|max – оператор выделения максимального значения модуля величины Х=Uc/Ug;

IUa и IUb – соответственно первая и вторая компоненты сигнала U (1), измеряемые относительно общей шины (корпуса) декодера;

Ug=|U|min – модуль минимального информационного значения сигнала U (1).

В коде RZ по ГОСТ 18977-79 и РТМ 1495-75 (см., например, [2, с.57-54]) каждый бит информации передается в течение периода битовой синхронизации

дифференциальным сигналом (1) так, что на входах приемника-преобразователя в течение информационной фазы T1rz периода Trz значение сигнала (1) определяется соотношениями

а в течение фазы T0rz возврата к нулю периода Trz или в течение паузы

значение сигнала (1) на входах приемника определяется выражением

где Т (или F=1/T) – номинальная длительность периода Trz (или номинальная частота) импульсов битовой синхронизации передачи информации в коде RZ сигналом U (1).

В общем случае для сигнала U (1) кода RZ из (7) и (8) получаем

а из (6) и (9) определяем, что момент начала синхросигнала паузы ОРС, отсчитываемый от начала информационной фазы T1rz последнего принимаемого перед паузой бита ПДК, следует выбирать из ограничения

где Т1орс – длительность времени между началом информационной фазы T1rz последнего принимаемого перед паузой бита ПДК и началом синхросигнала начала паузы ОРС.

Известно [1, с.41], что практически никакие методы экранирования и разнесения проводов линий цифровой связи от энергетических проводов не могут гарантировать отсутствие в линии связи (ЛС) наводок (помех). Это означает, что полезный сигнал U (1) всегда существует совместно с помехами, и задача заключается в гарантированном, т.е. с определенным запасом устойчивости, выделении сигнала на фоне помех. С учетом реальной естественной помеховой обстановки в [1, с.41] считают, что условием бесперебойной работы аппаратуры является сигнал наводки в ЛС, не превышающий |Uc|10÷20 В. Однако в общем случае эта величина синфазной помехи для многих применений может быть явно заниженной [3, с.283], например, известен измерительный усилитель с допустимым уровнем синфазной помехи до 50В [3, с.279, рис.7.7 г].

Таким образом, для сигнала U (1) кода RZ, описанного соотношениями (6)÷(12), величину I |Uc|max и показатель К (5) можно оценить величинами

Для упрощения технической реализации и снижения энергетического уровня обмена информацией передача сигнала U(1) кода RZ производится по несогласованной ЛС при Ri>R, где Ri и R – входное сопротивление приемника-преобразователя сигнала IUa (или IUb) и волновое сопротивление ЛС соответственно. Поэтому при прямоугольной форме сигнала U(1) на выходе передатчика сигнал IUa (или IUb) на входе декодера в начале и в конце фазы T1rz имеет форму затухающих колебаний в течение длительности Тпп переходного процесса -см., например, [4, с.117, рис.4.7].

Известно также (см., например, [1, с.32-35], [5]), что при передаче информации кодированными (модулированными) импульсными сигналами существенное значение имеет форма сигнала U(1) и соотношение между T1rz и T0rz. В этой связи при Т1rz=T0rz=Trz/2 в [1, с.34, рис.2.3] считают целесообразным формировать сигнал U (1) трапецеидальной формы с длительностью как нарастания, так и спада сигнала U (1), равной Trz/4 (см. в [1, с.34, рис.2.3]), а в [5, с.149] отмечено, что сокращение длительности T1rz в два раза вдвое уменьшает уровень постоянной составляющей сигнала U (1). Легко видеть, что выбор T1rz=Trz/4, по сравнению с Т1rz=Trz/2, позволяет в два раза сократить энергетический уровень обмена информацией с помощью сигнала U(1) кода RZ.

В процессе ввода информации в некоторый момент каждой информационной фазы T1rz, например, через время Тпп сигнал U(1) кода RZ первоначально преобразуется приемником-преобразователем декодера в двухразрядный цифровой сигнал Х(1:0)=Х1Х0, прямой код которого означает следующее: Х(1:0)=00 – возврат к нулю или пауза; Х(1:0)=01 – прием бита «0» ПДК; Х(1:0)=10 – прием бита «1» ПДК; Х(1:0)=11 – запрещенное состояние. Затем кодовый сигнал Х(1:0) комбинационно преобразуется в кодовый сигнал Z(1:0), прямой код Z(1:0)=Z1ZO которого означает следующее:

причем Z1=X1=OZ является сигналом приема бита «0» или «1» ПДК, a Z0 является сигналом синхронизации сигнала OZ ПДК и определяется формулой

4·Т, счетчик формирует сначала один синхросигнал готовности GCP для чтения введенного в систему 32-разрядного слова, а затем формирует синхроимпульс конца обнаружения паузы СР, устанавливающий декодер [8] в исходное состояние для приема следующего слова сообщения.

Основным недостатком декодера [8] является ограниченность функциональных возможностей, поскольку он предназначен для работы в асинхронном устройстве с тактированием по синхроимпульсам CZ1 и СР при фиксированных (а не программно выбираемых) длительностях Т1rz=Trz/2, Тпп<Т/4 и Тп4·Т, и обнаруживает паузу через ТОП4·Т после окончания каждого 32 импульса битовой синхронизации Z0=1, а в общем случае целесообразно обнаруживать начало или конец паузы с максимальным быстродействием на основе ограничения (12).

Известен декодер, являющийся частью технического решения [9], и содержащий приемник-декодер, обнаружитель паузы, два элемента НЕ, триггер, входы цифрового дифференциального сигнала U(1) кода RZ, соединенные с входами приемника-декодера, кодовый вход кода порога Р(3:0) обнаружения паузы и тактовый вход, соединенные соответственно с кодовым и тактовым входами обнаружителя, выходы инверсного потенциального сигнала ONPZ паузы и инверсного синхроимпульса ONCP начала паузы, являющиеся первым и вторым выходами обнаружителя соответственно, выход сигнала OZ последовательного кода, соединенный с выходом триггера, инверсный асинхронный вход установки которого через первый элемент НЕ связан с выходом сигнала Z1 приемника-декодера, и выход инверсного сигнала ONZ0 битовой синхронизации, соединенный с входом асинхронной установки обнаружителя в режим обнаружения и выходом второго элемента НЕ, вход которого соединен с выходом асинхронного сигнала ZO битовой синхронизации приемника-декодера и тактовым входом триггера, информационный вход которого соединен с шиной Логического «0».

В течение паузы приемник-декодер вырабатывает сигналы Z1=0 и Z0=0, на выходах устройства установлены сигналы OZ=0 (или OZ=1), ONZ0=!Z0=1 (где !=N – на языке ABEL оператор операции НЕ), ONPZ=0, ONCP=1.

При поступлении информации в начале каждой информационной фазы Т1rz при Z1=1 триггер по сигналу NZ1=0 с выхода первого элемента НЕ асинхронно фиксируется в OZ=1, а при Z1=0 триггер по фронту сигнала Z0=1 сбрасывается в OZ=0. В течение T1rz сигнал ONZ0=0 асинхронно устанавливает обнаружитель в режим обнаружения (в счетчик обнаружителя записывается код порога Р(3:0) обнаружения), а по фронту сигнала ONZ0 (по срезу сигнала ZO, т.е. переходу Z0 из «1» в «0») с устройства считывается значение последовательного бита OZ информации, установленного в триггере согласно приему бита «1» (17) или приему бита «0» (16).

С наступлением паузы обнаружитель, в зависимости от значений кода порога Р(3:0)=Р3Р2Р1Р0 и периода Tic через время обнаружения начала паузы Т1ср

1,15·Т, а из (20) получаем приближенное равенство 11,5(8·Р3+4·Р2+2·Р1+Р0-1), на основании которого выбираем код Р(3:0)=1101, и рассчитываем T1pc=12·Tic=1,2·T.

Основным недостатком декодера [9] является ограниченность функциональных возможностей (он предназначен для работы в асинхронном устройстве с тактированием по асинхронному синхросигналу ONZO битовой синхронизации, синхроимпульсам ONCP начала паузы и потенциальному сигналу паузы ONPZ, который не является синхросигналом) и низкая помехоустойчивость при передаче сигнала U(1) от передатчика на приемник-декодер по несогласованной ЛС при Ri>R, где Ri и R – входное сопротивление приемника-декодера сигнала IUa (или IUb) и волновое сопротивление ЛС соответственно.

Следует отметить, что демодулятор устройства [8] эквивалентен приемнику-декодеру устройства [9], в качестве которого в настоящее время целесообразно использовать микросхему 1567АП1 [2, с.80-83] – двухканальный приемник последовательного кода RZ по ГОСТ 18977 (ARING), предназначенный для приема двух дифференциальных цифровых сигналов при |Uc|15 В с разрешаемой коммутацией любого из них на два цифровых выхода с открытым коллектором: выход Z1 – информации и выход Z0 (18) – синхронизации. В этой связи существенным недостатком декодера [8] (или [9]) является также низкая помехоустойчивость относительно синхронно помехи, поскольку его показатель К=(15/7) явно не удовлетворяет условию (14).

Из известных технических решений наиболее близким по технической сущности к предлагаемому является декодер [10], содержащий приемник-преобразователь, входы первой и второй компонент цифрового дифференциального сигнала (1), являющиеся первым и вторым входами приемника-преобразователя соответственно, элемент И, двоичный счетчик, три элемента ИЛИ, элемент И-НЕ, тактовый вход импульсов IC, являющийся первым входом элемента И-НЕ, кодовый вход кода порога Р(3:0) обнаружения паузы, являющийся кодовым входом счетчика, вход начального сброса, являющийся входом сброса счетчика, и пять выходов, первый из которых является выходом инверсного сигнала ONX1 приема «1» кода и соединен с первым входом элемента И и первым выходом приемника-преобразователя, второй выход которого является выходом инверсного сигнала ONX0 приема «0» кода и соединен с вторым выходом декодера и вторым входом элемента И, выход которого является выходом инверсного сигнала ONZ0 (сигнал Z0 определен согласно (18)) и третьим выходом декодера, который соединен с инверсным асинхронным входом записи счетчика, выходы старших разрядов кодового выхода которого соединены с входами первого элемента ИЛИ, выход которого соединен с первыми входами второго и третьего элементов ИЛИ, четвертый выход декодера является выходом инверсного синхроимпульса начала паузы ONCP и соединен с выходом второго элемента ИЛИ, второй вход которого соединен с вычитающим счетным входом счетчика и выходом элемента И-НЕ, второй вход которого соединен с пятым выходом устройства инверсного потенциального сигнала паузы ONPZ и выходом третьего элемента ИЛИ, второй вход которого соединен с выходом младшего разряда кодового выхода счетчика, причем приемник-преобразователь содержит два входа, два компаратора, первый и второй выходы, являющиеся выходами первого и второго компараторов соответственно, два ограничителя напряжений и четыре делителя напряжений, выходы первого и второго из которых соединены с первым и вторым входами первого ограничителя и с инвертирующим и неинвертирующим входами первого компаратора соответственно, инвертирующий и неинвертирующий входы второго компаратора соответственно соединены с выходами третьего и четвертого делителей и первым и вторым входами второго ограничителя, первый вход приемника-преобразователя соединен с первыми входами первого и четвертого делителей, первые входы второго и третьего делителей соединены со вторым входом приемника-преобразователя, вход отрицательного напряжения смещения которого соединен со вторыми входами первого и третьего делителей, общая шина (корпус) приемника-преобразователя соединена со вторыми входами второго и четвертого делителей, каждый из делителей содержит два резистора, первый вход, соединенный с первым выводом первого резистора, выход соединенный с первым входом первого резистора и вторым входом второго резистора, и второй вход, соединенный со вторым выводом второго резистора, а каждый из ограничителей содержит два диода, первый вход, соединенный с анодом первого диода и катодом второго диода, и второй вход, соединенный с катодом первого диода и анодом второго диода.

Первый компаратор с первым и вторым делителями (или второй компаратор с третьим и четвертым делителями) образуют триггер Шмитта, а каждый из компараторов может быть выполнен, например, на основе интегрального компаратора с открытым коллекторным выходом (в частности, на интегральной микросхеме К554СА3) и двух резисторах так, что первые выводы обоих резисторов соединены с выходом интегрального компаратора, являющегося выходом первого (или второго компаратора), неинвертирующий и инвертирующий входы которого являются соответственно неинвертирующим и инвертирующим входами интегрального компаратора, неинвертирующий вход которого соединен со вторым выводом первого резистора, а второй вывод второго резистора соединен с шиной источника питания +5 В.

Показатель помехоустойчивости К (5) декодера [10] при Ug=7 В определяется параметрами приемника-преобразователя. Например, при сопротивлении R1=10 кОм первого и сопротивлении R2=2 кОм второго резистора каждого делителя напряжений приемника-преобразователя показатель К11, т.е. декодер [10] по помехоустойчивости с запасом удовлетворяет условию (14). Легко видеть, что наличие в составе каждого компаратора декодера [10] входного делителя напряжения U(1) с коэффициентом передачи Кп=1/6 приводит к снижению порога срабатывания приемника-преобразователя, т.е. к снижению помехоустойчивости декодера [10] в течение фазы возврата к нулю или паузы (по сравнению с декодером [8] или [9]) при воздействии на приемник-преобразователь внешних и внутренних помех.

В течение паузы декодер [10] находится в состоянии паузы (СП)

P(3:0), X22=OZ – сигнал на выходе 22, являющийся первым выходом декодера и выходом прямого сигнала ПДК принимаемой информации, X23=Z0 – сигнал на выходе 23, являющийся асинхронным прямым сигналом битовой синхронизации.

В процессе функционирования декодера при разрешении счетчик 2, триггеры 11-13 и регистр 14, срабатывают по фронтам сигналов, действующих на их тактовых входах, а определенные выше логические переменные Х3-Х10 формируются комбинационно по формулам

где «&», «!=N» и «#» – на языке ABEL операторы операций «И», «НЕ» и «ИЛИ» соответственно.

Синхронный счетчик 2 по тактовым импульсам IC=Х19 и сигналам Х3, Х6 функционирует так, что при Х6=0 по фронту тактового импульса Х19 в счетчик 2 записывается с кодового входа 20 код порога Р(3:0) обнаружения паузы, и он переходит в исходное состояние С(3:0)=Р(3:0) обнаружения паузы. При Х6=1 и Х3=0 по фронту каждого тактового импульса Х19 содержимое счетчика 2 увеличивается на «1», а при Х6=1 и Х3=1 счетчик 2 находится в состоянии С(3:0)=1111 обнаружения паузы, сохраняется в этом состоянии до очередного перевода его в исходное состояние С(3:0)=Р(3:0) по фронту Х19 при Х6=0.

С учетом изложенного выше функционирование предлагаемого декодера как автомата с памятью логично описать как последовательность переходов из состояния паузы (СП)

в состояние задержки сигнала (СЗС)

длительностью несколько Tic, из СЗС (32) в состояние опроса синхросигнала (СОС)

длительностью Tic с формированием синхросигнала X4=OCZ=1 при Х23=1, из СОС (33) в переходное состояние возврата (СВ)

длительностью несколько Tic, из которого декодер переходит в СЗС (32) или СП (31) с формированием, при Х13=1, синхросигнала начала паузы ОРС=Х5=1 длительностью Tic и сбросом третьего триггера 13 в Х13=0 при Х9=!ОРС=0.

В каждой информационной фазе T1rz по входному сигналу U(1) кода RZ приемник-преобразователь 1 на выходах 22 и 23 формирует в установившемся режиме (т.е. через время Тпп) кодовый сигнал X22X23=Z(1:0)=01 при приеме «0» (16) (или X22X23=Z(1:0)=11 при приеме «1» (17)), а в течение фазы T0rz возврата к нулю или в течение паузы Тп (9) сигнал X22X23=Z(1:0)=00.

Перед вводом каждого сообщения декодер находится в СП (31). В начале ввода первого бита сообщения первым фронтом асинхронного сигнала битовой синхронизации X23=Z0=1 триггер 11 устанавливается в Х11=1, и декодер из СП (31) переходит в СЗС (32). Затем в СЗС (32) при Х11=1 по первому ближайшему фронту тактового импульса Х19=1С регистр 14 переходит в состояние NG1G0=11, элемент 6 формирует синхросигнал Х6=0. При Х6=0 по фронту следующего тактового импульса Х19 регистр 14 переключается в состояние NG1G0=01, а в счетчик 2 записывается код исходного состояния С(3:0)=Р(3:0) обнаружения паузы при условии

Далее при Х3=0 и Х6=1 по фронту каждого тактового импульса Х19 код С(3:0) счетчика 2 увеличивается на «1», компаратор 10 сравнивает коды Y(3:0) и С(3:0) и формирует сигнал Х10 (30). Поэтому в некоторый момент режима СЗС (32) компаратор 10 формирует сигнал Х10=1, и по фронту очередного тактового импульса Х19 содержимое счетчика 2 увеличивается на «1», а второй триггер 12 устанавливается в Х12=1, и декодер в течение Tic оказывается в СОС (33), в котором элемент 7 по сигналу Х12=1 формирует сигнал Х7=0, сбрасывающий триггер 11, по сигналу Х11=0 которого регистр 14 сбрасывается в исходное состояние NG1G0=10. Кроме того, элемент 4 при Х23=1 (т.е. после окончания Тпп) формирует синхросигнал X4=OCZ=1 битовой синхронизации, с помощью которого формируется Х9=1 (29). Далее по фронту следующего тактового импульса Х19 содержимое счетчика 2 увеличивается на «1», третий триггер 13 устанавливается в Х13=1, а второй триггер 12 сбрасывается в Х12=0, и устройство оказывается в СВ (34) при Х13=1.

В начале ввода второго бита сообщения фронтом асинхронного сигнала битовой синхронизации X23=Z0=1 триггер 11 устанавливается в Х11=1, и декодер из СВ (34) переходит последовательно в СЗС (32), СОС (33), СВ (34). Таким образом, при приеме каждого бита сообщения, начиная со второго, функционирование декодера во времени при Х13=1 описывается следующим графом переходов сообщения (ГПС):

Если в сообщении принимается последний бит, то декодер переходит последний раз из СОС (33) в СВ (34). Далее при Х3=0, Х13=1 и Х6=1 содержимое счетчика 2 по фронту каждого очередного тактового импульса Х19 увеличивается на «1», а при С(3:0)=1111 элемент 3 вырабатывает сигнал Х3=1 обнаружения паузы, удерживающий счетчик 2 в состоянии С(3:0)=1111 до появления сигнала Х6=0. При Х3=1 и X13=1 элемент 5 формирует синхросигнал начала паузы Х5=ОРС=1 длительности Tic, по которому элемент 9 вырабатывает сигнал Х9=0. Далее по следующему фронту тактового импульса Х19 третий триггер 13 сбрасывается в Х13=0, элемент 8 формирует синхросигнал паузы X8=OCZ=1, и декодер оказывается в СП (31) при Х3=1 и Х13=0.

С наступлением каждой паузы она обнаруживается при Х13=1 через время

так, что счетчик 2 переключается в состояние «1111» и удерживается в этом состоянии сигналом Х3=1 при Х6=1. При Х13=1 и Х3=1 третий элемент 5 И формирует синхросигнал начала паузы Х5=ОРС=1, а третий элемент 9 ИЛИ-НЕ – сигнал Х9=0. Поэтому с наступлением паузы по окончании первого фронта IC при Х3=Х13=1 триггер 13 сбрасывается в Х13=0, а второй элемент 8 ИЛИ-НЕ формирует синхросигнал паузы X8=OPZ=1, по которому третий элемент 9 ИЛИ вырабатывает сигнал Х9=0 до первого синхросигнала битовой синхронизации X4=OCZ приема первого бита очередного сообщения.

Поскольку код порога Р(3:0) загружается в счетчик 2 синхронно по фронту Х19=IC при Х6=0, то значение Р(3:0) и период Tic тактовых импульсов IC должны быть выбраны так, чтобы величина Т1орс удовлетворяла ограничению (12) с отсчетом длительности Т1орс с задержкой (запасом) примерно на длительность 2·Tic относительно начала информационной фазы Т1rz последнего принимаемого перед паузой бита X22=OZ ПДК.

При T=10·Tic из (12) получаем приближенное равенство Т1орс13·Tic, на основании которого из (38) выбираем код Р(3:0)=0010.

При Т1rz=T/2=5·Tic на основании соотношения (6) получаем, что при Х10=1 (30) время Т1Х12 перехода второго триггера 12 в Х12=1, отсчитываемое от установки первого триггера 11 в Х11=1 с учетом длительности Tic сигнала X4=OCZ=1 при Х23=Х12=1, определяется ограничением

на основе которого определяем, что при T1X12=3·Tic код Y(3:0)=P(3:0)=0010, где Тпп – длительность переходного процесса при изменении сигнала IUa (или IUb) на входе 15 (или 16) приемника-преобразователя 1 в начале информационной фазы T1rz в каждом битовом периоде Trz приема сообщения сигналом U (1) кода RZ.

Если декодер находится в СП (31) при Х13=0 и возникает помеха (т.е. сигнал Х23 переключается из «0» в «1» на время меньшее Тпп), то функционирование декодера во времени произойдет при X8=OPZ=1 по следующему помеховому графу переходов (ПГП):

с исключением формирования синхросигналов битовой синхронизации X4=OCZ и начала паузы Х5=ОРС, так как в этом случае декодер будет находится в СОС (33) при Х13=0 и Х23=0.

Непосредственно из описания прототипа [10] и данного декодера следует, что благодаря существенным признакам предлагаемый декодер помехоустойчивое прототипа и по сравнению с ним имеет значительно расширенные функциональные возможности за счет помехоустойчивого формирования выходных синхросигналов битовой синхронизации OCZ, начала паузы ОРС и паузы OPZ с программируемым положением во времени начала каждого синхросигнала битовой синхронизации OCZ относительно начала каждого асинхронного сигнала битовой синхронизации X23=ZO (18).

Литература

1. Основы организации систем цифровых связей в сложных иформационно-измерительных комплексах / В.А.Ацюковский, В.Г.Бобров, А.Л.Невдяева и др. – М: Энергоатомиздат, 2001. – 96 с. ил. (Б-ка энергетика).

2. Хвощ С.Т и др. Организация последовательных мультиплексных каналов систем автоматического управления. С.Т.Хвощ, В.В.Дорошенко, В.В.Горовой. Под общ. Ред. С.Т.Хвоща. – Машиностроение. Ленингр. Отд-ние, 1989. – 271 с., ил.

3. Гальперин М.В. Электронная техника: Учебник. – М: ФОРУМ: ИНФРА-М, 2003. – 304 с.: ил. – (Серия «Профессиональное образование»).

4. Шевкопляс Б.В. Микропроцессорные структуры. Инженерные решения: Справочник – 2-е изд., перераб. и доп. – 1990. – 512 с.: ил. «С.116-122. 4.4. Принципы работы с согласованными линиями связи».

5. Лагутенко О.И. Современные модемы. М:, Эко-Тренз, 2002. – 344 с. «С.149-153, 6.7. Способы цифровой модуляции».

6. Микроэлектронные устройства автоматики: Учебн. Пособие для вузов / А.А.Сазонов, А.Ю.Лукичев, В.Т.Николаев и др.; Под ред. А.А.Сазонова. – М: Энергоатомиздат, 1991. – 384 с.: ил. – 512 с.: ил. «С.298-304, 5.3. Паразитные связи».

7. Угрюмов Е.П. Цифровая схемотехника. – СПб.: БХВ-Петербург, 2001. – 528 с. ил.

8. А.с. СССР 1068927, G 06 F 3/04. Устройство для ввода информации / Л.П.Горохов, Р.Ю.Хальфан и В.А.Генина. – Опубл. 1984. Бюл. №3.

9. Патент РФ на изобретение 2207614, G 06 F 3/00. Устройство для ввода информации / Киселев Е.Ф., Крюков Ю.В, Тимофеев С.С., Ремешков Ю.И. – Опубл. 2003. БИ №18.

10. Патент РФ на изобретение 2203520, Н 03 М 5/16. Устройство для приема и преобразования цифрового дифференциального сигнала / Киселев Е.Ф., Зуев А.И. – Опубл. 2003. БИ №12. (Прототип).

11. Патент РФ на изобретение 2190927, Н 03 К 17/16, G 06 F 13/00, 3/00. Коммутатор цифровых дифференциальных сигналов / Киселев Е.Ф., Зуев А.И. – Опубл. 2002. БИ №28.

Формула изобретения

Декодер дифференциального сигнала кода RZ, содержащий приемник-преобразователь, входы первой и второй компонент цифрового дифференциалного сигнала, являющиеся первым и вторым входами приемника-преобразователя соответственно, двоичный счетчик, первый элемент И, элемент И-НЕ, вход начального сброса, тактовый вход, кодовый вход порога обнаружения паузы, являющийся кодовым входом счетчика, и четыре выхода, отличающийся тем, что он дополнительно содержит второй и третий элементы И, три элемента ИЛИ-НЕ, цифровой компаратор, три триггера, двухразрядный сдвиговый регистр со сдвигом младшего разряда в сторону старшего, вход Логической «1», соединенный с асинхронным инверсным входом установки и информационным входом первого триггера, асинхронными инверсными входами установки и сброса второго и третьего триггеров и асинхронным инверсным входом установки регистра, и кодовый вход программирования положения начала синхросигнала битовой синхронизации относительно начала асинхронного сигнала битовой синхронизации, являющийся первым кодовым входом цифрового компаратора, второй кодовый вход которого соединен с выходами счетчика и с входами первого элемента И, первый выход декодера является выходом прямого сигнала последовательного двоичного кода принимаемой информации и первым выходом приемника-преобразователя, второй выход которого является выходом асинхронного прямого сигнала битовой синхронизации и соединен с первым входом второго элемента И и тактовым входом первого триггера, вход сброса которого соединен с выходом первого элемента ИЛИ-НЕ, первый вход которого является входом начального сброса декодера, вторым выходом которого является выход синхросигнала битовой синхронизации, который соединен с первым входом второго элемента ИЛИ-НЕ и выходом второго элемента И, второй вход которого соединен с вторым входом первого элемента ИЛИ-НЕ и прямым выходом второго триггера, информационный вход которого соединен с выходом компаратора, третьим выходом декодера является выход синхросигнала начала паузы, который соединен с выходом третьего элемента И и первым входом третьего элемента ИЛИ-НЕ, выход которого соединен с информационным входом третьего триггера, прямой выход которого соединен с вторым входом второго элемента ИЛИ-НЕ и первым входом третьего элемента И, тактовый вход декодера соединен с тактовыми входами второго и третьего триггеров, регистра и счетчика, являющегося синхронным и снабженным инверсным входом разрешения счета и инверсным входом разрешения записи, приоритетным относительно входа разрешения счета, который соединен с выходом первого элемента И и вторым входом третьего элемента И, четвертым выходом декодера является выход синхросигнала паузы, который соединен с выходом второго элемента ИЛИ-НЕ и вторым входом третьего элемента ИЛИ-НЕ, прямой выход первого триггера соединен с информационным входом и инверсным асинхронным входом сброса регистра, инверсный выход старшего разряда и прямой выход младшего разряда которого соединены с входами элемента И-НЕ, выход которого соединен с входом разрешения записи счетчика.

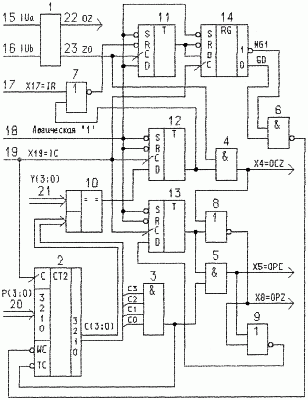

РИСУНКИ
