Патент на изобретение №2291507
|
||||||||||||||||||||||||||
(54) ГЕРМЕТИЧНЫЙ КАБЕЛЬНЫЙ ВВОД И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ
(57) Реферат:
Изобретение относится к электротехнике и энергетике, в частности к герметичным вводам электрических проводников, и может быть использовано для ввода проводников в герметичные помещения или объемы на атомных электростанциях, или других объектах. Технический результат – повышение качества паяных соединений, упрощение конструкции герметичных модулей и сокращение технологических операций. Сущность изобретения состоит в том, что в герметичном кабельном вводе для подводящих кабелей в герметичные помещения или объемы, содержащем металлический цилиндрический корпус с присоединенными к его торцам фланцами методом электродуговой сварки, через которые пропущены кабели с минеральной изоляцией, концы которых заделаны изоляторами, в качестве изоляторов используют изоляторы из оксидной керамики с напылением на изоляторы в места пайки титана, способствующего смачиваемости AgCu и поверхности керамики, а способ изготовления заключается в том, что присоединение изоляторов к металлической оболочке кабеля с минеральной изоляцией производится методом активной пайки системой AgCuTi в вакуумной печи. 2 н.п. ф-лы, 1 ил.
Изобретение относится к электротехнике и энергетике, в частности к герметичным вводам электрических проводников, и может быть использовано для ввода проводников в герметичные помещения или объемы на атомных электростанциях, или других объектах. Известен герметичный ввод для подводящих кабелей в герметичные помещения или объемы, содержащий цилиндрический металлический корпус с присоединенными к его торцам фланцами, через которые пропущены кабели с минеральной изоляцией, концы которых заделаны металлокерамическими изоляторами (АС №1833022, МПК5 Н 01 В 17/26). В данной конструкции для обеспечения герметичного соединения металлическая оболочка одножильных кабелей припаяна к фланцам корпуса гермоввода, а присоединение металлокерамических изоляторов к кабелям с минеральной изоляцией и герметизация их осуществляется методом ручной пайки высокотемпературными припоями. Недостатком данной конструкции является сложность изготовления металлокерамических изоляторов и ручная пайка, которая не всегда обеспечивает герметичность модулей. Задачей предполагаемого изобретения является повышение качества паяных соединений, упрощение конструкции герметичных модулей и сокращение технологических операций. Данная задача решается тем, что в герметичном вводе, содержащем цилиндрический корпус, по торцам которого приварены фланцы, имеющие отверстия, в которые впаяны одножильные кабели с минеральной изоляцией, имеющие металлическую оболочку, концы которых заделаны изоляторами в вакууме, в качестве изоляторов используются изоляторы из оксидной керамики с напылением в месте пайки титана, способствующего смачиваемости припоем AgCu поверхности керамики и образующего паяющую систему AgCuTi. Сущность изобретения состоит в том, что в герметичном кабельном вводе для подводящих кабелей в герметичные помещения или объемы, содержащем металлический цилиндрический корпус с присоединенными к его торцам фланцами методом электродуговой сварки, через которые пропущены кабели с минеральной изоляцией, концы которых заделаны изоляторами, в качестве изоляторов используются изоляторы из оксидной керамики с напылением на изоляторы в места пайки титана, способствующего смачиваемости припоем AgCu поверхности керамики, а способ изготовления заключается в том, что присоединение изоляторов к металлической оболочке кабелей с минеральной изоляцией производится методом активной пайки системой AgCuTi в вакуумной печи. Предлагаемое изобретение представлено на чертеже. Устройство состоит из металлического цилиндрического корпуса 1, в торцы которого герметично вварены фланцы 2. В отверстия во фланцах герметично впаяны одножильные кабели в металлической оболочке 3 с минеральной изоляцией 6, содержащие жилу 7, по концам которых впаяны припоем 5 керамические изоляторы 4. Устройство изготавливается следующим образом. На изолятор 4, изготовленный из оксидной керамики, в месте предполагаемой пайки наносим слой титана методом электродугового напыления. Далее изолятор устанавливаем на кабеле 3 с минеральной изоляцией 6, в зазоры между керамическим изолятором 4 и жилой кабеля 7, а также между изолятором 4 и металлическим корпусом кабеля 3 помещаем припой 5 AgCu. После того как произведена оснастка модулей припоем, всю конструкцию помещают в вакуумную печь, и нагревают до температуры плавления припоя (900-1000°С). Техническим результатом применения изобретения является то, что способ герметизации позволяет существенно упростить конструкцию за счет сокращения паяных соединений и сократить количество технологических операций при изготовлении, что в свою очередь удешевляет конструкцию. Также данный способ герметизации повышает качество паяных соединений, что позволяет достичь герметичности 1·10-13 (м3·Па/с). Устройство может быть изготовлено в условиях мелкосерийного производства на стандартном оборудовании.
Формула изобретения
1. Герметичный кабельный ввод, содержащий металлический цилиндрический корпус с присоединенными к его торцам фланцами, через которые пропущены кабели в металлической оболочке с минеральной изоляцией, концы которых заделаны изоляторами, отличающийся тем, что изоляторы выполнены из оксидной керамики с напылением титана в зоне пайки, способствующего смачиваемости оксидной керамики припоем AgCu. 2. Способ изготовления герметичного кабельного ввода, включающий в себя пайку изоляторов к металлической оболочке кабеля с минеральной изоляцией, отличающийся тем, что соединение изоляторов производят методом активной пайки системой AgCuTi в вакуумной печи.

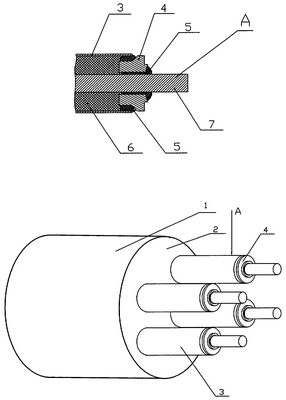

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 02.08.2007
Извещение опубликовано: 27.03.2009 БИ: 09/2009
|
||||||||||||||||||||||||||
