Патент на изобретение №2291365
|
||||||||||||||||||||||||||
(54) НАСАДКА ДЛЯ ТЕПЛОМАССООБМЕННОГО АППАРАТА
(57) Реферат:
Изобретение предназначено для применения в энергетике, на промышленных предприятиях, в тепломассообменных аппаратах, например в башенных и вентиляторных градирнях испарительного типа, а также в качестве набивки в фильтрах биологической очистки. Насадка тепломассообменного аппарата содержит вертикальные сетчатые листы, выполненные из взаимно пересекающихся нитей с образованием между ними ячеек. Насадка выполнена методом горячего литья в виде объемной гофрированной решетчатой конструкции, представляющей в плане параллелограмм, длинные стороны которого имеют длину 300÷1800 мм, а короткие стороны длину 150÷1500 мм. Нити насадки выполнены сечением в виде многоугольной геометрической фигуры, круга или вытянутой каплевидной формы площадью 0,5÷50 мм2, а пересечение нитей образуют ячейки в виде параллелограмма площадью 25÷2500 мм2. Гофры имеют шаг 20÷100 мм, а угол наклона гофр относительно длинных сторон насадки равен 20÷90°. Кроме того, гофры в сечении выполнены в виде остроугольной зигзагообразной фигуры или зигзагообразной трапециидальной фигуры с высотой гофр 20÷90 мм. В коротких сторонах, выполненных в виде ребер жесткости и вдоль центральной вертикальной оси насадки, выполнено по три отверстия
Изобретение относится к конструктивным элементам аппаратов тепломассообмена между жидкими и газообразными средами и предназначено для использования в градирнях оборотных систем водоснабжения и в качестве набивки в фильтрах биологической очистки. Известна насадка для тепломассообменного аппарата, содержащая объемные элементы, выполненные из неметаллических нитей, размещенных с образованием между ними ячеек, причем элементы в поперечном сечении имеют треугольный профиль [RU 2122168 С1, 20.11.1998]. Недостатками данной насадки является сложность изготовления, трудоемкость сборки, материалоемкость, высокое аэродинамическое сопротивление, недостаточная жесткость, приводящая в процессе эксплуатации к ее деформации и ухудшению тепломассообмена. Наиболее близкой по технической сущности и достигаемому результату является насадка для тепломассообменного аппарата, содержащая чередующиеся вертикальные плоские и гофрированные сетчатые листы [RU 2133938 С1, 27.07.1999]. Недостатками такой насадки является высокое аэродинамическое сопротивление и невысокая эффективность тепломассообмена. Изобретение устраняет указанные недостатки. Насадка тепломассообменного аппарата содержит вертикальные сетчатые листы, выполненные из взаимно пересекающихся нитей с образованием между ними ячеек, причем согласно изобретению насадка выполнена методом горячего литья в виде объемной гофрированной решетчатой конструкции, представляющей в плане параллелограмм. Кроме того, длинные стороны параллелограмма имеют длину 300÷1800 мм, а короткие стороны длину 150÷1500 мм. Согласно изобретению нити насадки могут быть выполнены сечением в виде многоугольной геометрической фигуры, круга или вытянутой каплевидной формы площадью 0,5÷50 мм2, а пересечение нитей образуют ячейки в виде параллелограмма площадью 25÷2500 мм2. Гофры также могут иметь шаг 20÷100 мм, а угол их наклона относительно длинных сторон насадки равен 20÷90°. Кроме того, гофры в сечении могут быть выполнены в виде остроугольной зигзагообразной фигуры или зигзагообразной трапецеидальной фигуры с высотой гофр 20÷90 мм. Согласно изобретению в коротких сторонах, выполненных в виде ребер жесткости, и вдоль центральной вертикальной оси насадки выполнено по три отверстия На фиг.1 показан элемент насадки для тепломассообменного аппарата; на фиг.2 – нити насадки; фиг.3 – нити насадки; фиг.4 – сечение нитей насадки; фиг.5 – сечение нитей насадки; фиг.6 – сечение нитей насадки; фиг.7 – сечение нитей насадки; фиг.8 – сечение нитей насадки; фиг.9 – сечение нитей насадки; фиг.10 – сечение нитей насадки; фиг.11 – сечение нитей насадки; фиг.12 – сечение нитей насадки. Насадка 1 выполнена методом горячего литья в виде объемной гофрированной решетчатой конструкции, представляющей в плане параллелограмм, длинные стороны которого имеют длину 300÷1800 мм, а короткие стороны длину 150÷1500 мм. Нити насадки 2 выполнены сечением в виде многоугольной геометрической фигуры, круга или вытянутой каплевидной формы площадью 0,5÷50 мм2, а пересечение нитей образуют ячейки 3 в виде параллелограмма площадью 25÷2500 мм 2. Гофры имеют шаг m=20÷100 мм, а угол наклона гофр Эти соотношения позволяют использовать насадку в качестве сборочного элемента оросителя из-за частоты дробления капель падающей жидкости и развитой ее контактной поверхности с одновременной турбулизацией потоков воды и воздуха, а также для водоулавливания благодаря малому аэродинамическому сопротивлению.
Формула изобретения
1. Насадка тепломассообменного аппарата, содержащая вертикальные сетчатые листы, выполненные из взаимно пересекающихся нитей с образованием между ними ячеек, отличающаяся тем, что насадка выполнена методом горячего литья в виде объемной гофрированной решетчатой конструкции, представляющей в плане параллелограмм. 2. Насадка теплообменного аппарата по п.1, отличающаяся тем, что длинные стороны параллелограмма имеют длину 300÷1800 мм, а короткие стороны длину 150÷1500 мм. 3. Насадка теплообменного аппарата по п.1, отличающаяся тем, что нити насадки выполнены сечением в виде многоугольной геометрической фигуры, круга или вытянутой каплевидной формы площадью 0,5÷50 мм2, а пересечения нитей образуют ячейки в виде параллелограмма площадью 25÷2500 мм2. 4. Насадка теплообменного аппарата по п.1, отличающаяся тем, что гофры имеют шаг 20÷100 мм, а угол наклона гофр относительно длинных сторон насадки равен 20÷90°. 5. Насадка теплообменного аппарата по п.1, отличающаяся тем, что гофры в сечении выполнены в виде остроугольной зигзагообразной фигуры или зигзагообразной трапецеидальной фигуры с высотой гофр 20÷90 мм. 6. Насадка теплообменного аппарата по п.1, отличающаяся тем, что в коротких сторонах, выполненных в виде ребер жесткости, и вдоль центральной вертикальной оси насадки выполнено по три отверстия

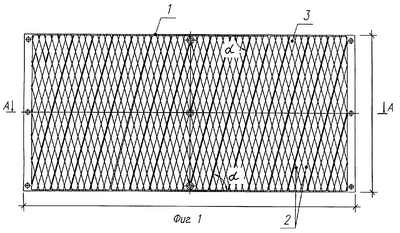

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 25.06.2008
Извещение опубликовано: 10.05.2009 БИ: 13/2009
NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 10.05.2009
Извещение опубликовано: 10.05.2009 БИ: 13/2009
QB4A – Регистрация лицензионного договора на использование изобретения
Лицензиар(ы): Калатузов Владимир Анатольевич
Вид лицензии*: НИЛ
Лицензиат(ы): Общество с ограниченной ответственностью “Научно-производственное объединение “ИРВИК”
Договор № РД0051598 зарегистрирован 22.06.2009
Извещение опубликовано: 10.08.2009 БИ: 22/2009
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
QB4A – Регистрация лицензионного договора на использование изобретения
Лицензиар(ы): Калатузов Владимир Анатольевич
Вид лицензии*: НИЛ
Лицензиат(ы): Закрытое акционерное общество “Научно-производственная корпорация “ИРВИК”
Договор № РД0051571 зарегистрирован 22.06.2009
Извещение опубликовано: 10.08.2009 БИ: 22/2009
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
|
||||||||||||||||||||||||||
5÷20 мм, расположенных симметрично относительно горизонтальной центральной оси насадки. Изобретение позволяет снизить аэродинамическое сопротивление насадки и повысить эффективность тепломассообмена. 5 з.п.ф-лы, 12 ил.
относительно длинных сторон насадки равен 20÷90°. Гофры в сечении выполнены в виде остроугольной зигзагообразной фигуры или зигзагообразной трапецеидальной фигуры с высотой гофр 20÷90 мм. В коротких сторонах, выполненных в виде ребер жесткости, и вдоль центральной вертикальной оси насадки выполнено по три отверстия
