(54) СИСТЕМА ВЕНТИЛЯЦИИ С УТИЛИЗАТОРОМ ТЕПЛА

(57) Реферат:

Система предназначена для кондиционирования и вентиляции воздуха и создания комфортных условий микроклимата в бытовых, административных и производственных помещениях. Система содержит вентилятор, теплообменник первого и второго подогрева и аппараты, где происходит адиабатное охлаждение и увлажнение приточного воздуха водой, рециркуляция воды осуществляется насосом, а аппараты выполнены тепло-массообменными аппаратами с виброкипящим слоем, в поддоне с насадкой которых расположены вибраторы. Технический результат – повышение эффективности и надежности тепловлажностной обработки воздуха. 1 ил.

Изобретение относится к технике кондиционирования воздуха и вентиляции и может быть использовано для создания комфортных условий микроклимата в бытовых, административных и производственных помещениях.

Наиболее близким техническим решением к заявляемому объекту является система кондиционирования по патенту РФ №2031319, кл. F 24 F 5/00 от 27.04.92 (прототип), содержащая вентилятор, теплообменник первого и второго подогрева и аппараты, где происходит адиабатное охлаждение и увлажнение приточного воздуха водой.

Недостатком его является сравнительно невысокая эффективность процесса тепло-влажностной обработки воздуха в зимний период времени.

Технический результат – повышение эффективности и надежности тепловлажностной обработки воздуха.

Это достигается тем, что в системе вентиляции с утилизатором тепла, содержащей вентилятор, теплообменник первого и второго подогрева и аппараты, где происходит адиабатное охлаждение и увлажнение приточного воздуха водой, рециркуляция воды осуществляется насосом, а аппараты выполнены тепло-массообменными аппаратами с виброкипящим слоем, в поддоне с насадкой которых расположены вибраторы.

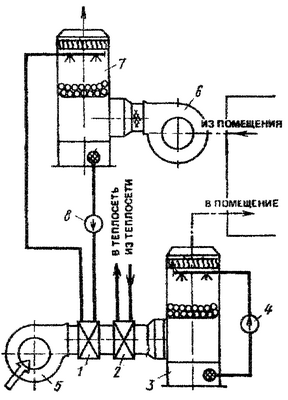

На чертеже изображена принципиальная схема системы вентиляции с утилизатором тепла.

Система вентиляции с утилизатором тепла состоит из вентилятора 5, теплообменника 1, теплообменника первого подогрева 2 и аппарата 3, где происходит адиабатное охлаждение и увлажнение приточного воздуха водой, рециркуляция которой осуществляется насосом 4. Удаленный из помещения воздух вентилятором 6 подается в аппарат 7, служащий теплоутилизатором. Насос 8 предназначен для циркуляции воды, играющей роль промежуточного теплоносителя. Аппараты 3 и 7 являются тепло-массообменными аппаратами с виброкипящим слоем, так как в поддоне, где расположена насадка установлены вибраторы (не показаны).

Система вентиляции с утилизатором тепла работает следующим образом.

Подаваемый вентилятором 5 наружный воздух сначала нагревается в теплообменнике 1, а затем догревается в теплообменнике первого подогрева 2 и поступает в аппарат 3, где происходит адиабатное охлаждение и увлажнение приточного воздуха водой, рециркуляция которой осуществляется насосом 4. Удаленный из помещения воздух вентилятором 6 подается в аппарат 7, служащий теплоутилизатором. Насос 8 предназначен для циркуляции воды, играющей роль промежуточного теплоносителя.

Аппараты с виброкипящим слоем широко применяют в системах оборотного водоснабжения (для охлаждения рециркулирующей воды) в хлебопекарной промышленности и на предприятиях общественного питания. Однако наиболее эффективно их использование в вентиляционных системах тех предприятий, где по технологическим требованиям необходимо поддержание в течение всего года повышенной относительной влажности воздуха.

При использовании аппарата с виброкипящим слоем сокращается до 50% расхода теплоты на нагрев приточного воздуха и достигается охлаждение его в летний период, что обеспечивает достаточно малый срок окупаемости необходимых капитальных вложений.

Формула изобретения

Система вентиляции с утилизатором тепла, содержащая вентилятор, теплообменник первого и второго подогрева и аппараты, где происходит адиабатное охлаждение и увлажнение приточного воздуха водой, отличающаяся тем, что рециркуляция воды осуществляется насосом, а аппараты, где происходит адиабатное охлаждение и увлажнение приточного воздуха водой, выполнены тепломассообменными аппаратами с виброкипящим слоем, а вибраторы расположены в поддоне с насадкой.
