Патент на изобретение №2291357

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2291357 (13) C2
(51) МПК

F24F3/147 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2005109691/06, 05.04.2005

(24) Дата начала отсчета срока действия патента:

05.04.2005

(43) Дата публикации заявки: 10.09.2006

(46) Опубликовано: 10.01.2007

(56) Список документов, цитированных в отчете о
поиске:
SU 1295159 А, 07.03.1987. SU 558693 А, 25.05.1977. SU 1091013 А, 07.05.1984. RU 2054306 C1, 20.02.1996. DE 2630667 В2, 12.01.1978. ЕР 0507107 А2, 07.10.1992.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) УТИЛИЗАТОР ТЕПЛА С КИПЯЩИМ СЛОЕМ

(57) Реферат:

Утилизатор предназначен для утилизации теплоты удаляемого воздуха и охлаждения циркуляционной воды, а также адиабатного охлаждения и увлажнения воздуха в системах вентиляции и кондиционирования. Утилизатор содержит металлический корпус, сепаратор, распределитель воды, форсунки, подвижную насадку из полых пластмассовых шаров, поддон и опорную решетку, в корпусе дополнительно размещен направляющий аппарат и поплавковый клапан. При этом он снабжен вибратором, установленным на опорной решетке, и фильтром. Технический результат – повышение эффективности теплоутилизации выбросного воздуха и расширение технологических возможностей аппарата. 1 ил.

Изобретение относится к аппаратам для утилизации теплоты удаляемого воздуха и охлаждения циркуляционной воды (в качестве градирни), а также адиабатного охлаждения и увлажнения воздуха в системах вентиляции и кондиционирования.

Наиболее близким техническим решением к заявляемому объекту является утилизатор тепла по патенту РФ №2011127, F 24 F 5/00, 1987 г.(прототип), содержащий металлический корпус, сепаратор, распределитель воды, форсунки, подвижную насадку из полых пластмассовых шаров, поддон и опорную решетку.

Недостатком прототипа является сравнительно невысокая эффективность теплоутилизации выбросного воздуха за счет перекрестной организации потоков воздуха.

Технический результат – повышение эффективности теплоутилизации выбросного воздуха и расширение технологических возможностей аппарата.

Это достигается тем, что утилизатор тепла с кипящим слоем, содержащий металлический корпус, сепаратор, распределитель воды, форсунки, подвижную насадку из полых пластмассовых шаров, поддон, опорную решетку, при этом в корпусе дополнительно размещен направляющий аппарат и поплавковый клапан, он снабжен вибратором, установленным на опорной решетке, и фильтром, а насадка выполнена из полых пластмассовых шаров.

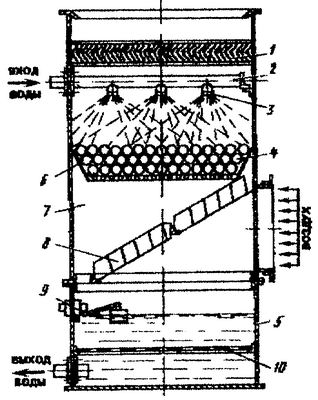

На чертеже представлен общий предлагаемой установки.

Утилизатор тепла с кипящим слоем состоит из сепаратора 1, распределителя воды 2, форсунок 3, подвижной насадки 4 из полых пластмассовых шаров (образующих так называемый «кипящий слой»), поддона 5, опорной решетки 6, металлического корпуса 7, направляющего аппарата 8, поплавкового клапана 9, с помощью которого в поддоне поддерживается постоянный уровень воды, и фильтра 10, задерживающего различные содержащиеся в воде взвешенные вещества. Для интенсификации процесса тепло- и массообмена на опорной решетке 6 установлен вибратор (на чертеже не показано).

Утилизатор тепла с кипящим слоем работает следующим образом.

Шары подвижной насадки 4 под воздействием восходящего потока воздуха и поступающей на нее воды перемещаются, сталкиваясь друг с другом, и тем самым значительно интенсифицируют процессы тепло- и массообмена между распыляемой водой и воздухом, поступающим в аппарат. Интенсификации процесса тепло- и массообмена способствует установленный на опорной решетке 6 вибратор.

При номинальной производительности аппарата и давлении воды перед форсункой 98 кПа насадка 4 неподвижна при массовой скорости воздуха до 2,7…2,9 кг/(м2×с), а при увеличении этой скорости до 3…3,1 кг/(м2×с) начинается движение шаров 4, процесс тепло- и массообмена значительно интенсифицируется, но возрастает и аэродинамическое сопротивление аппарата. Поэтому принимать массовые скорости воздуха выше 4,1…4,3 кг/(м2×с) не следует, так как шары выходят из рабочей зоны, прижимаясь к сепаратору 1, и резко увеличивается аэродинамическое сопротивление аппарата, которое составляет 0,12 кПа при массовой скорости 2 кг/(м2×с), 0,2 кПа – при 3 кг/(м2×с) и 0,35 кПа – при 4 кг/(м2×с). Размеры аппарата 0,65×0,65×1,9 м, площадь живого сечения в рабочей зоне 0,42 м2.

Аппараты с кипящим слоем широко применяют в системах оборотного водоснабжения (для охлаждения рециркулирующей воды) в хлебопекарной промышленности и на предприятиях общественного питания, а также эффективно их использование в вентиляционных системах тех предприятий, где по технологическим требованиям необходимо поддержание в течение всего года повышенной относительной влажности воздуха.

Предложенный аппарат прост в изготовлении и эксплуатации и является универсальным аппаратом с кипящим слоем, предназначенным не только для утилизации теплоты удаляемого воздуха, но и для охлаждения циркуляционной воды (в качестве градирни), а также для адиабатного охлаждения и увлажнения воздуха в системах кондиционирования.

Формула изобретения

Утилизатор тепла с кипящим слоем, содержащий металлический корпус, сепаратор, распределитель воды, форсунки, подвижную насадку из полых пластмассовых шаров, поддон, опорную решетку, при этом в корпусе дополнительно размещен направляющий аппарат и поплавковый клапан, отличающийся тем, что он снабжен вибратором, установленным на опорной решетке, и фильтром, а насадка выполнена из полых пластмассовых шаров.

РИСУНКИ
