Патент на изобретение №2291354

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2291354 (13) C1
(51) МПК

F24C3/00 (2006.01)
F24C7/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.12.2010 – может прекратить свое действие

(21), (22) Заявка: 2005119803/03, 28.06.2005

(24) Дата начала отсчета срока действия патента:

28.06.2005

(46) Опубликовано: 10.01.2007

(56) Список документов, цитированных в отчете о
поиске:
РАГОЗИН А.С., Бытовая аппаратура на газовом, жидком и твердом топливе, Ленинград, “Недра”, 1982, с.65, 70. RU 2143088 C1, 21.12.1999. SU 106171 А1, 10.05.1957. SU 613215 A1, 30.06.1978. SU 13748 A1, 31.03.1930.

Адрес для переписки:

302040, г.Орел, ул. Приборостроительная, 19, кв.117, Н.А.Воеводину

(72) Автор(ы):

Уральцев Андрей Андреевич (RU),
Воеводин Николай Алексеевич (RU),
Матвеенков Феликс Феликсович (RU)

(73) Патентообладатель(и):

Уральцев Андрей Андреевич (RU),
Воеводин Николай Алексеевич (RU),
Матвеенков Феликс Феликсович (RU)

(54) КУХОННАЯ ПЛИТА

(57) Реферат:

Кухонная плита с духовкой, на задней стенке которой установлен термометр с оптическим устройством, а на стеклянной дверце духовки нанесена температурная шкала с дополнительной информацией о температурных режимах приготовления различных продуктов, подсвечиваемая напрямую или с помощью системы зеркал и/или световодов, применяется в бытовых условиях. Под воздействием температуры на теплоприемный-чувствительный элемент термометра луч света, излучаемый термометром, проецируется изнутри духовки в виде светового пятна на температурную шкалу и перемещается по шкале, указывая фактическую температуру в духовке. Установленные в дверце системы зеркал и/или световоды обеспечивают дополнительную подсветку световым пятном надписей и пиктограмм. Технический результат: повышение достоверности контроля температуры в духовке в оптимальном режиме при приготовлении различных продуктов. 3 ил.

Изобретение относится к кухонным плитам.

Известны кухонные плиты (мод. 12.101.00.000 ТУ4858-006-00153427-98, мод. ПН04Г3100-08 ТУ3100.06.000, мод. 14.02-01-02А ТУ4858-004-535.00398-2000, мод. КГС-4/1), имеющие духовку с термометром (термоуказателем) или терморегулятором (термостатом). Наиболее близкой по технической сущности к предлагаемой является кухонная плита КГС-4/1, содержащая духовку с термометром, установленным на стекле дверцы духовки (А.С.Рогозин «Бытовая аппаратура на газовом, жидком и твердом топливе», Ленинград, «Недра», 1982 г., с.65, 70, рис.31).

В известных кухонных плитах не обеспечивается достоверный визуальный контроль температуры в духовке из-за невозможности размещения термометра с теплоприемным-чувствительным элементом одновременно в конструктивно удобной и наиболее «горячей» точке духовки для обеспечения достоверного визуального наблюдения за температурой в духовке, а также отсутствует наглядная информация о тепловых режимах приготовления различных продуктов. Визуализация температуры требует установки термометра со шкалой на дверце духовки, а это место не является самой «горячей» и безинерционной зоной.

Цель изобретения – создание кухонной плиты с такой духовкой, в которой можно наглядно и достоверно осуществлять контроль температуры и отслеживать оптимальные режимы приготовления различных продуктов, а также значительно уменьшить инерционность термометра.

Поставленная цель достигается тем, что в известной кухонной плите, содержащей духовку с термометром с теплоприемным-чувствительным элементом и температурной шкалой, расположенной на дверце духовки, термометр выполнен с оптическим устройством и установлен на задней стенке духовки. Излучаемый термометром луч света, угол поворота которого зависит от температуры на теплоприемном-чувствительном элементе, установленном в конструктивно удобной «горячей» точке духовки (отверстии – «дымоходе» или в любом другом отверстии у верхней стенки духовки), изнутри проецируется на стекло дверцы духовки в виде светового пятна, перемещающегося под воздействием температуры по нанесенной на стекле растянутой полупрозрачной температурной шкале. В дверце духовки в зонах температурной шкалы установлены системы зеркал и/или световодов, обеспечивающие дополнительную подсветку световым пятном размещенных на дверце полупрозрачных надписей, облегчающих выбор режимов приготовления различных продуктов.

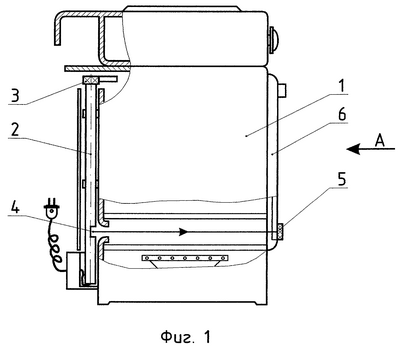

На фиг.1 изображена описываемая кухонная плита, на фиг.2 – вид на дверцу духовки по стрелке А фиг.1, на фиг.3 – сечение дверцы духовки по плоскости Б-Б фиг.2.

На задней стенке духовки 1 установлен термометр 2, теплоприемный-чувствительный элемент которого 3 располагается в конструктивно удобной «горячей» точке духовки – в зоне выхода продуктов сгорания газа и горячего воздуха («дымоходе») или в любом другом отверстии задней стенки на уровне верхней стенки, образуя с духовкой единую камеру. В результате возникновения в духовке избыточного давления поступающими продуктами сгорания газа, создающими непрерывный поток к отверстию для выхода («дымоходу») (А.С.Рогозин «Бытовая аппаратура на газовом, жидком и твердом топливе», Ленинград, «Недра», 1982 г., с.53, рис.19, «Схема тепловых потоков в духовках»), а также в результате создания единой камеры «духовка – теплоприемный-чувствительный элемент» (электрические бытовые плиты), значительно уменьшается инерционность реагирования чувствительного элемента термометра на изменение температуры, позволяя тем самым получить достоверные данные о температуре в духовке при визуальном контроле температуры. Окно 4 излучателя термометра 2 располагается в месте специального окна духовки, а излучатель термометра направляет свой луч света на растянутую полупрозрачную шкалу 5, расположенную на стеклянной дверце 6 духовки 1. В дверце 6 духовки в температурных зонах шкалы 5 установлены системы зеркал 7 и/или световоды 10, которые направляют световой луч к полупрозрачным надписям и пиктограммам 9.

Кухонная плита работает следующим образом. При включении духовки 1 непрерывный поток горячего воздуха или горячих воздуха и продуктов сгорания газа устремляется к верхней стенке духовки и «дымоходу» и нагревает теплоприемный-чувствительный элемент 3. При включении термометра 2 луч света через окно 4 излучателя термометра изнутри духовки 1 проецируется в виде светового пятна 8 на полупрозрачную шкалу 5, расположенную на стеклянной дверце 6, в точку соответствующую температуре в зоне теплоприемного-чувствительного элемента 3.

В результате нагрева воздуха в духовке 1 и передаче тепла к теплоприемному-чувствительному элементу 3 термометр 2 поворачивает луч света в окне 4 и световое пятно 8 перемещается по шкале 5, указывая фактическую температуру в духовке плиты.

Перемещаясь по шкале 5, световой луч периодически попадает на систему зеркал 7 и/или световодов 10, которые направляют его к полупрозрачным надписям и пиктограммам 9, и подсвечивает последние, помогая ориентироваться во время приготовления различных продуктов.

Таким образом, по перемещению светового пятна 8 по полупрозрачной шкале 5, надписям и пиктограммам 9, расположенным на стеклянной дверце 6 духовки 1, определяется основной параметр приготовления продуктов – температура в духовке.

Эффективность предлагаемой кухонной плиты состоит в том, что благодаря размещению теплоприемного-чувствительного элемента термометра в конструктивно удобной «горячей» точке духовки и обеспечению визуального наблюдения за температурой при помощи оптического устройства по растянутой температурной шкале с надписями и пиктограммами на стекле дверцы духовки, обеспечивается достоверный и точный контроль температуры и облегчается выбор режимов приготовления продуктов.

Формула изобретения

Кухонная плита, содержащая духовку с термометром с теплоприемным чувствительным элементом, расположенным в конструктивно удобной «горячей» точке духовки, и с установленной на дверце духовки температурной шкалой, отличающаяся тем, что термометр выполнен с оптическим устройством и установлен на задней стенке духовки, излучаемый термометром луч света, угол поворота которого зависит от температуры на теплоприемном чувствительном элементе, изнутри проецируется на стекло дверцы духовки в виде светового пятна, перемещающегося под воздействием температуры по нанесенной на стекле растянутой полупрозрачной температурной шкале, в дверце духовки в зонах температурной шкалы установлены системы зеркал и/или световодов, обеспечивающие дополнительную подсветку световым пятном размещенных на дверце полупрозрачных надписей и пиктограмм.
