Патент на изобретение №2291234

(54) УСТРОЙСТВО ДЛЯ КОЛЬЦЕВОГО ПРЯДЕНИЯ

(57) Реферат:

Устройство для кольцевого прядения может быть использовано на кольцевых прядильных, крутильных и тростильно-крутильных машинах при выработке синтетических и технических нитей и позволяет повысить производительность и надежность и снизить обрывность нити. Устройство содержит веретено, не менее трех установленных на кольцевой планке поддерживающих роликов и кольцо, размещенное между поддерживающими роликами, контактирующими с кольцом. На кольце выполнено не менее трех канавок для заправки нити, ось поддерживающих роликов расположена под углом к оси веретена. Профиль поддерживающих роликов гомотетичен профилю кольца. 4 ил.

Изобретение относится к текстильному машиностроению, в частности к устройству для кольцевого прядения прядильных машин, например на крутильных и тростильно-крутильных машинах с работой на синтетической и технической нитях.

Наиболее близким техническим решением к заявляемому объекту является устройство для кольцевого прядения по патенту США №1514326, кл. D 01 Н 7/58, 1924 г. (прототип), содержащее веретено и кольцо, размещенное на кольцевой планке между тремя поддерживающими роликами, установленными на кольцевой планке, контактирующими с кольцом и имеющими профиль, гомотетичный профилю кольца.

Недостатком известного устройства является повышенная обрывность нити.

Технический результат – повышение производительности, надежности и снижения обрывности нити.

Это достигается тем, что устройство для кольцевого прядения содержит веретено, не менее трех установленных на кольцевой планке поддерживающих роликов и кольцо, размещенное между поддерживающими роликами, контактирующими с кольцом, при этом на кольце выполнено не менее трех канавок для заправки нити, ось поддерживающих роликов расположена под углом к оси веретена, а профиль поддерживающих роликов гомотетичен профилю кольца.

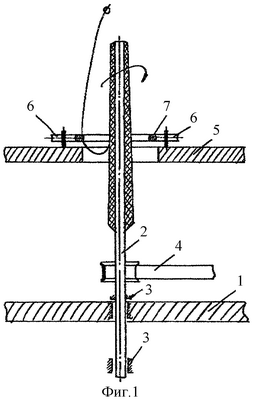

На фиг.1 представлен фронтальный разрез устройства, на фиг.2 – вид сверху, на фиг.3, 4 – варианты выполнения профилей кольца и роликов.

Устройство для кольцевого прядения состоит из веретенного бруса 1, на котором устанавливается веретено 2 в опорах 3. Вращение веретена осуществляет тангенциальный ременной привод 4. Кольцевая планка 5 служит для размещения на ней не менее трех поддерживающих роликов 6, контактирующих с кольцом 7, на котором выполнены не менее трех канавок 8 для заправки нити 9. Ось поддерживающих роликов 6 может быть расположена под углом к оси веретена 2 (не показано), что приведет к снижению окружных скоростей роликов 6 и габаритов устройства в плане. Профили поддерживающих роликов 6 гомотетичны профилю кольца 7 и могут быть выполнены круглыми, квадратными, прямоугольными и овальными (фиг.3, 4).

Устройство для кольцевого прядения работает следующим образом.

Веретено 2 приводится во вращение от тангенциального привода 4 ременной передачей. Кольцо 7 приводится во вращение нитью 9, которая фиксируется на кольце с помощью не менее трех канавок (выкружек) 8. При этом трение в поддерживающих роликах выбирается минимальным, а вес кольца 7 должен приближаться к весу используемого в таких аналогичных устройствах бегунка, чтобы исключить большие моменты инерции при останове. Для этого кольцо 7 может быть выполнено, например из титана или другого аналогичного по свойствам сплава, обладающего малой массой и большой прочностью.

Преимуществами предложенного устройства для кольцевого прядения является отсутствие традиционной пары кольцо-бегунок, которая существенно снижает долговечность работы всего устройства кольцевого прядения из-за повышенного износа бегунков.

Предложенное устройство для кольцевого прядения отличается простотой изготовления и технологичностью.

Формула изобретения

Устройство для кольцевого прядения, содержащее веретено, не менее трех установленных на кольцевой планке поддерживающих роликов и кольцо, размещенное между поддерживающими роликами, контактирующими с кольцом, при этом на кольце выполнено не менее трех канавок для заправки нити, ось поддерживающих роликов расположена под углом к оси веретена, а профиль поддерживающих роликов гомотетичен профилю кольца.

РИСУНКИ
