(54) СТЕКЛОВАРЕННАЯ ПЕЧЬ
(57) Реферат:
Стекловаренная печь предназначена для варки всех видов стекол, кроме кварцевого. Высокую производительность печи, экономию топливно-энергетических ресурсов и качественный провар стекломассы обеспечат оптимально подобранное опытно-экспериментальным путем отношение расстояния от оси влетов горелок регенераторов до дна варочного бассейна в районе загрузки (h1) к высоте переливного порога (h2), связанных между собой отношением h1/h2=(7,14-7,31), и отношение расстояния от влетов горелок регенераторов до дна варочного бассейна в районе загрузки (h1) к глубине протока (h3), связанных между собой соотношением h1/h3=(5,12-5,42). 1 ил., 1 табл.
Изобретение относится к стекольной промышленности и предназначается для варки всех видов стекол, кроме кварцевого.
Известны стекловаренные печи по а.с. 1691328, 1362711, которые являются аналогом и прототипом предлагаемого изобретения.
Стекловаренная печь по а.с. № 1691328, так же как и предлагаемое изобретение, имеет переливной порог, установленный в осветлительном бассейне высотой 0,5-0,65 от длины бассейна, причем порог располагается на расстоянии 2,0-2,5 глубины осветлительного бассейна от проточной стены, т.е. от протока.
Прямоточная стекловаренная печь по а.с. № 1362711 имеет соотношение площадей зоны силикатообразования, стеклообразования и осветления как (9-11):(2-4):(9-10), а соотношение расстояния от влетов регенераторов до дна бассейна в зоне силикатообразования к глубине протока как (6-7):(2-3).
Как в аналоге, так и в прототипе предлагаемого изобретения отсутствует связь между высотой переливного порога, глубиной протока и расположением влетов горелок регенераторов по отношению к дну варочного бассейна. Для того чтобы гибко управлять процессом обеспузыривания стекломассы, в результате чего получать на выработке качественное, без газовых включений стекло, такая связь в качестве пропорций крайне необходима.
В результате оптимального подбора по высоте переливного порога, глубины протока и расположения влетов горелок по отношению к бассейну печи, а значит, и к зеркалу стекломассы их взаимосвязь посредством пропорций позволит создать максимально благоприятные условия для процесса осветления стекла.
Правильный подбор по высоте переливного порога позволит с максимальной эффективностью поднять выработочный поток стекломассы к поверхности и в кратчайшие сроки выделить крупные и средние газовые включения. Рациональный выбор глубины протока позволит не только обеспечить соответствующую температуру на выработке стекла, но и растворит (“раздавит”) мелкие и очень мелкие газовые включения, которые не смогли выделиться на переливном пороге и в конце варочного бассейна. Правильный подбор расположения влетов горелок позволит рационально сформировать факел, повысит его “настильность” на зеркало стекломассы, что создаст оптимальные условия для процесса выделения пузырей и не создаст условия для вторичного нагрева стекла в конце варочного бассейна, т.е. предотвратит пенообразование.
Опытно-экспериментальным путем было установлено, что оптимальным условием, способствующим вышеизложенному, является отношение расстояния от оси влетов горелок до дна бассейна печи (h1) в районе загрузки к высоте переливного порога (h2) как и отношение расстояния от оси влетов горелок до дна бассейна печи (h1) к глубине протока (h3) как .
Если принять предел отношения больше верхнего предела, то высота переливного порога будет недостаточной для качественного осветления стекломассы.
Если принять предел отношения меньше нижнего предела (7,14), в этом случае будет снижена эффективность сгорания топлива и не будет достигнута оптимальная настильность факела на зеркало стекломассы.
Если принять предел отношения расстояния от оси влетов горелок до дна бассейна печи к глубине протока больше верхнего предела (5,70), то не будет достигнута настильность факела, что снизит интенсивность выделения пузырей и создаст условия для пенообразования.
Если принять предел отношения расстояния от оси влетов горелок регенераторов до дна бассейна печи меньше нижнего предела (5,12), то глубина протока будет мала и возникнут условия для его “замораживания”, в случае снижения скорости выработки печь будет работать в неустойчивом режиме.
Конкретный пример выполнения опытно-промышленных варок представлен в таблице.
Конкретный пример выполнения опытных варок при выбранных соотношениях расстояний от оси влетов горелок регенераторов до дна варочного бассейна в районе загрузки к высоте переливного порога и к глубине протока |
№№ пп |
Предельные отношения |
Расстояние от влетов горелок регенераторов до дна бассейна в районе загрузки (h1), м |
Высота переливного порога (h2) м |
Глубина протока (h3) м |
Заявляемое соотношение |
Ожидаемый экономический эффект |
порог |
проток |
экономия ТЭР |
увеличение производительности |
1. |
Нижний предел |
2,0 |
0,28 |
0,390 |
7,14 |
5,12 |
достигается |
2. |
Верхний предел |
2,34 |
0,32 |
0,410 |
7,31 |
5,70 |
достигается |
3. |
Средний предел |
2,17 |
0,30 |
0,400 |
7,23 |
5,42 |
достигается |
Работа стекловаренной печи

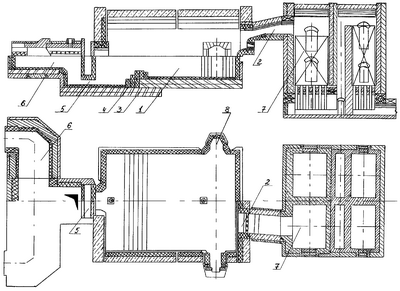

Шихта через загрузочный карман (8) поступает в варочный бассейн (1). Для облегчения и ускорения процесса осветления в варочном бассейне имеется порог (4), на котором слои стекломассы, двигающиеся от загрузки к выработке, поднимаются к поверхности. Рационально подобранная высота порога по отношению к расположению оси влетов горелок регенераторов, определенная соотношением h1/h2=(7,14-7,3), позволяет организовать наиболее полное сжигание топлива, хорошую настильность факела на зеркало стекломассы и вместе с этим наиболее благоприятные условия для продления службы порога и исключает условия его преждевременного выхода из строя.
Через наклонный проток (5) сваренная и осветленная стекломасса поступает на выработку (6).
Рационально подобранная глубина протока связана с расположением оси влетов горелок регенераторов соотношением . Выбранное нами соотношение позволит выбрать оптимальным по конструктивным соображениям вариант глубины протока. В результате в таком протоке будет не только снижаться температура стекломассы, поступающей на выработку, но и будут «раздавлены» мелкие газовые включения, которые не дегазировали на переливном пороге и в конце варочного бассейна. Варочный бассейн с целью сокращения теплопотерь имеет изоляцию (3), выполненную из шамотного бруса.
Отопление стекловаренной печи осуществляется посредством горелочных устройств (2). Подогрев воздуха, поступающего на горение, осуществляется в регенераторах (7).
Формула изобретения
Регенеративная стекловаренная печь с подковообразным направлением пламени, включающая регенераторы с влетами горелок, проток, переливной порог, отличающаяся тем, что расстояние от оси влетов горелок до дна бассейна печи (h1) в районе загрузки относится к высоте переливного порога (h2) как и к глубине протока (h3) как
