Патент на изобретение №2291050

(54) СПОСОБ ИЗГОТОВЛЕНИЯ КЛЕЕНЫХ ДЕРЕВЯННЫХ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при изготовлении клееных деревянных строительных конструкций. Способ включает подготовку ленты к склеиванию, нанесение клея на пласти ленты с канавками, формирование пакетов и прессование конструкции. Наружную часть основы строительной конструкции обклеивают гофрированной пленкой, прочность на растяжение которой больше прочности на растяжение основы строительной конструкции, при этом слой пленки по длине пролета имеет различную толщину, а зону увеличения толщины слоя пленки рассчитывают по формуле: L₀=L-2L₁, или L₀=L-2(с+0,5·h), где L₀ – зона увеличения толщины слоя пленки; L – длина конструкции; L₁ – расстояние от торца конструкции до зоны увеличения толщины слоя пленки; с – длина опорной площадки; h – высота конструкции. Изобретение повышает долговечность и прочность строительных конструкций. 1 ил.

Изобретение относится к области строительства и может быть использовано при изготовлении клееных деревянных строительных конструкций.

Известен способ изготовления клееных деревянных строительных конструкций по патенту РФ №2095528 от 10.11.97 г. Кл. Е 04 С 3/18 “Клееная деревянная балка”, включающая склеенный по высоте пакет из горизонтально уложенных досок с зубчатыми соединениями между ними, расположенными по длине балки, за исключением области, размеры которой определены математической зависимостью.

Известен также способ изготовления клееных деревянных конструкций по патенту РФ №2198091 от 28.05.2001 г. Кл. В 27 М 1/02, включающий подготовку лент к склеиванию, нанесение водостойких клеевых прослоек из эластичного клея на основе резорциновых смол на пласти лент с канавками, формирование пакетов и прессование конструкций. При этом в процессе прессования конструкций осуществляют дополнительное высушивание приповерхностной зоны конструкции, причем канавки имеют форму узких компенсационных пропилов и расположены вдоль боковых кромок, а также в середине ширины на противоположной пласти ленты.

Недостатком известных способов изготовления клееных деревянных строительных конструкций является пониженная трещиностойкость, обусловленная отсутствием защиты строительных конструкций от основной причины выхода их из строя, а именно возникновения и развития трещин на поверхности строительных конструкций в результате действия переменных природно-климатических и механических нагрузок.

Технической задачей, на решение которой направлен предлагаемый способ, является повышение качества строительных конструкций по показателю эксплуатационной долговечности за счет предотвращения появления и развития трещин на поверхности конструкций, то есть за счет увеличения стойкости конструкций к поверхностному трещинообразованию.

Способ изготовления клееных деревянных строительных конструкций включает подготовку ленты к склеиванию, нанесение клея на пласти ленты с канавками, формирование пакетов и прессование конструкций; наружную часть основы строительной конструкции обклеивают с использованием эластичного клея гофрированной пленкой, прочность на растяжение которой больше прочности на растяжение основы строительной конструкции, при этом слой гофрированной пленки по длине пролета имеет различную толщину, а зону увеличения толщины слоя пленки рассчитывают по формуле

L₀=L-2L₁,

или

L₀=L-2(с+0,5*h),

где L₀ – зона увеличения толщины слоя пленки;

L – длина конструкции (балки);

L₁ – расстояние от торца конструкции (балки) до зоны увеличения толщины слоя пленки;

с – длина опорной площадки;

h – высота конструкции (балки).

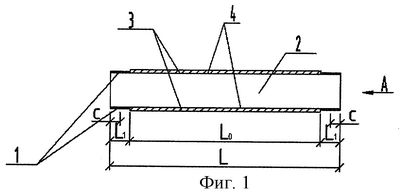

Схема деревянной строительной конструкции изображена на фиг.1, 2, где 1 – наружная часть клееной деревянной строительной конструкции, 2 – основа клееной деревянной строительной конструкции, 3 – гофрированная пленка, 4 – клеевой шов.

Способ осуществляют следующим образом: ленты подготавливают к склеиванию, наносят клей на пласти ленты с канавками, формируют пакеты и прессуют конструкцию 2; наружную часть 1 основы клееной деревянной строительной конструкции 2 обклеивают с использованием эластичного клея гофрированной пленкой 3.

Использование предлагаемого способа обеспечит повышение эксплуатационной долговечности строительных конструкций и их безопасности.

Формула изобретения

Способ изготовления клееных деревянных строительных конструкций, включающий подготовку ленты к склеиванию, нанесение клея на пласти ленты с канавками, формирование пакетов и прессование конструкции, отличающийся тем, что наружную часть основы строительной конструкции обклеивают гофрированной пленкой, прочность на растяжение которой больше прочности на растяжение основы строительной конструкции, при этом слой пленки по длине пролета имеет различную толщину, а зону увеличения толщины слоя пленки рассчитывают по формуле

L₀=L-2L₁, или

L₀=L-2(с+0,5·h),

где L₀ – зона увеличения толщины слоя пленки;

L – длина конструкции (балки);

L₁ – расстояние от торца конструкции (балки) до зоны увеличения толщины слоя пленки;

с – длина опорной площадки;

h – высота конструкции (балки).

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.07.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
