Патент на изобретение №2290897

(54) ЭНДОДОНТО-ЭНДООССАЛЬНЫЙ ИМПЛАНТАТ С ГОЛОВКОЙ-СУПРАСТРУКТУРОЙ

(57) Реферат:

Изобретение относится к медицине и может быть использовано в ортопедической стоматологии для фиксации зубных протезов. Имплантат, содержащий корпус, опорную головку-супраструктуру с ретенционными продольными пазами, выполненную в виде колпачка, по форме соответствующего культе отпрепарированного зуба, и крепежный штифт. Конструкция имплантата обеспечивает эффективную фиксацию несъемных ортопедических конструкций на эндодонтно-эндооссальных имплантатах. 3 ил.

Изобретение относится к медицине, а именно к ортопедической стоматологии, и может быть использовано для фиксации зубных протезов.

Актуальность проблемы реабилитации больных с частичной или полной потерей естественных зубов не вызывает сомнения. Остаются не полностью решенными вопросы фиксации имплантата и зубного протеза с опорой на имплантат, равномерного распределения жевательного давления, создания высокоэстетичных зубных протезов, недолговечности службы имплантата и септических явлений в околоимплантатной области. Перечисленные недостатки относятся к различным типам конструкций имплантатов, в том числе к эндодонто-эндооссальным.

Известен эндодонто-эндооссальный имплантат, выполненный только в виде крепежного штифта (Патент РФ №2209049, опубл.). Известный имплантат не обеспечивает эффективной фиксации несъемных ортопедических конструкций.

Известен эндодонто-эндооссальный имплантат с головкой супраструктуры, выполненной монолитно с имплантатом (Патент США №4103422, опубл. 01.08.1978). Этот имплантат выбран за прототип.

Недостатками данного ЭЭИ являются отсутствие прецензионности супраструктуры к тканям зуба и ее унификация, что затрудняет ее использование в зубах различных групповых принадлежностей.

Известный имплантат не может быть применен в случаях с полным разрушением коронковой части зуба ввиду невозможности изготовления на данную супраструктуру несъемной ортопедической конструкции. Форма и размеры данной супраструктуры не позволяет ее использовать как культю отпрепарированного зуба для изготовления и надежной фиксации несъемной ортопедической конструкции. При восстановлении коронковой части на данной супраструктуре известными композиционными материалами возникает возможность нарушения краевого прилегания восстановленной искусственной культи к естественному корню зуба в связи с микроподтеканием десневой жидкости зубодесневого желобка, что приводит впоследствии к кариесу корня и потери протеза.

Задачей изобретения является повышение эффективности фиксации несъемных ортопедических конструкций на эндодонто-эндооссальных имплантатах.

Технический результат – обеспечение надежного краевого прилегания к корню зуба опорной головки-супраструктуры, равномерное распределение жевательной нагрузки на систему зуб-имплантат и улучшение ретенции несъемных ортопедических конструкций за счет введения в конструкцию имплантата опорной головки-супраструктуры, адаптированной корню зуба.

Сущность изобретения поясняется графическими материалами.

На фиг.1 представлен отпрепарированный зуб под эндодонто-эндооссальный имплантат.

На фиг.2 представлен ЭЭИ, этап изготовления опорной головки-супраструктуры с колпачком из беззольной пластмассы 3.

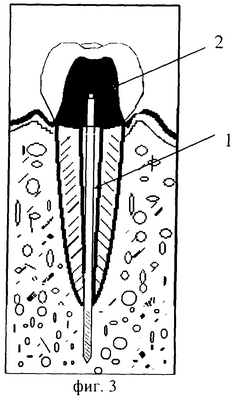

На фиг.3 представлен ЭЭИ с опорной головкой-супраструктурой.

Эндодонто-эндооссальный имплантат (фиг.3) содержит крепежный штифт 1 и зафиксированную на нем опорную головку-супраструктуру 2 с ретенционными продольными пазами. Опорная головка-супраструктура 2 выполнена в виде колпачка по форме соответствующего культе отпрепарированного зуба.

Эндодонто-эндооссальный имплантат изготавливают следующим образом: на стандартную надкорневую часть эндодонто-эндооссального имплантата, представляющую собой крепежный штифт 1, устанавливают колпачок из беззольной пластмассы 3, по форме повторяющий крепежный штифт 1. Данный колпачок является армирующим и обеспечивающим претеционную посадку устройством для восковой конструкции, которая в дальнейшем моделируется зубным техником на гипсовой модели. После постановки колпачка из беззольной пластмассы 3 на ЭЭИ снимается оттиск силиконовой массой, а колпачок из беззольной пластмассы 3 остается в оттиске. На гипсовой модели, используя компенсационный воск, данный колпачок адаптируют к корню зуба. Из моделировочного воска формируют культю 4, по форме повторяющую культю препарированного зуба под ту или иную конструкцию зубного протеза. Затем пластмассово-восковая композиция головки-супраструктуры замещается на метал методом литья. В итоге получают цельнолитую головку-супраструктуру 2, которую фиксируют на крепежный штифт 1, и на которую затем фиксируют ту или иную несъемную ортопедическую конструкцию.

Формула изобретения

Эндодонто-эндооссальный имплантат, выполненный в виде крепежного штифта с головкой-супраструктурой, отличающийся тем, что опорная головка-супраструктура выполнена цельнолитой в виде колпачка с продольными ретенционными пазами, по форме соответствующего культе отпрепарированного зуба под несъемную ортопедическую конструкцию и зафиксирована на крепежном штифте.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.06.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
