(54) УСТРОЙСТВО ДЛЯ ОЦЕНКИ КАЧЕСТВА АВИАЦИОННОГО ОПРЫСКИВАНИЯ ПЕСТИЦИДАМИ МНОГОЛЕТНИХ НАСАЖДЕНИЙ
(57) Реферат:
Изобретение относится к области защиты растений пестицидами. В устройстве коллектор выполнен двойным, а подложка – из тонкой листовой стали, например жести, и с площадью, не превышающей площади листа дерева, с возможностью поперечного перегиба. При этом подложка одного из коллекторов с двух сторон имеет крепежные элементы. Устройство обеспечивает объективную и точную оценку качества опрыскивания пестицидами многолетних растений. 1 ил.
Изобретение относится к области защиты растений пестицидами.
Известны два вида конструкции коллекторов (собирателей) для учета оседаемых капель пестицида на обрабатываемую поверхность многолетних насаждений (лесов и садов) с целью оценки качества опрыскивания растений (см. “Методика проведения полевых опытов и исследований по разработке технологии авиационных работ в сельском хозяйстве и агротехнической оценке авиационной сельхозаппаратуры”. – М.: МГА, МСХ СССР. – 1983, с.55-56).
В качестве одной из конструкций предлагается коллектор в виде шара (диаметром 15-20 см) из гибких металлических пластин, к которым прикрепляются стеклянные пластинки для улавливания капель на двух взаимно перпендикулярных окружностях, т.е. на горизонтальной и вертикальной поверхностях, и снизу.
Недостатком этого коллектора является сложность конструкции и большая его площадь, значительно превышающая площадь листа дерева, что сказывается на объективной оценке качества опрыскивания растений.
Другая конструкция коллектора представляет фанерные дощечки размером 15×15 см, к которым прикрепляются стеклянные пластинки (предметные стекла), покрытые силиконом.
Недостаток этих коллекторов состоит в слишком большой их площади и невозможности улавливания капель на горизонтальную (снизу) и вертикальную поверхности при использовании второй конструкции коллекторов.
Техническим решением задачи является объективная и точная оценка качества авиационного опрыскивания многолетних насаждений рабочими жидкостями пестицидов. Поставленная задача достигается тем, что в устройстве для оценки качества авиационного опрыскивания пестицидами многолетних насаждений, выполненное в виде коллектора для улавливания капель рабочей жидкости пестицидов и состоящее из подложки с закрепленными на ней предметными стеклами, покрытыми силиконом, коллектор выполнен двойным, а подложка – из тонкой листовой стали, например, жести, и с площадью, не превышающей площади листа дерева, с возможностью поперечного перегиба, при этом одна из сторон имеет крепежные элементы.
Новизна предложения обусловлена тем, что устройство (коллектор) позволяет одновременно улавливать капли рабочей жидкости пестицидов, оседаемых на верхнюю-нижнюю или на наветренную-подветренную поверхности, что очень важно для объективной оценки качества опрыскивания растений пестицидами. Обычно на наветренной стороне вертикально расположенных стекол оседает в 6-11 раз больше капель, чем на подветренной (Мондрус Л.М. “Исследование некоторых элементов процесса опрыскивания растений воздушно-капельными турбулентными струями”. – М., 1972, 24 с.) и в 2-11 раз больше, чем на горизонтальную поверхность сверху (Дунский В.Ф. В кн.: Аэрозоли в сельском хозяйстве. Под редакцией Ю.Н.Фадеева. – М.: Колос, 1973, с.41; Будрик Е.С. Технология борьбы с насекомыми – вредителями зерновых культур способом ультрамалообъемного опрыскивания. – Киев, 1983, 22 с.).

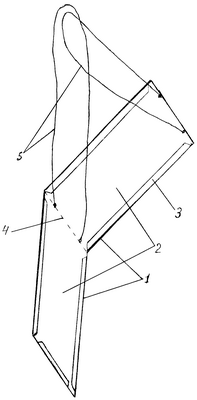

Сущность изобретения поясняется чертежом, где показан общий вид устройства для оценки качества авиационного опрыскивания пестицидами многолетних насаждений.
Устройство выполнено в виде двойного коллектора для улавливания капель рабочей жидкости, который состоит из подложки 1, изготовленной из тонкой листовой стали, например жести, и с площадью, не превышающей площади листа дерева. На подложке 1 расположены предметные стекла 2, покрытые силиконом. Края 3 подложки 1 служат для фиксации предметных стекол 2. Подложка 1 имеет поперечный перегиб 4. Подложка 1 одного из коллекторов имеет крепежные элементы 5, которые могут быть выполнены из тонкой проволоки, посредством которой устройство подвешивают в места учета капель.
Устройство для оценки качества авиационного опрыскивания пестицидами многолетних насаждений работает следующим образом.
В пазы двойных коллекторов устанавливают предметные стекла, предварительно покрытые силиконом, сгибают поперек подложку и концами крепежных элементов (проволоки) коллекторы укрепляют в кронах деревьев в горизонтальном (на двух крепежных элементах) или вертикальном (на одном крепежном элементе) положениях на высоте 1/3, 2/3 протяженности кроны, а также на уровне вершин деревьев. Протяженность учетной линии, вдоль которой устанавливают коллекторы, обычно равна ширине рабочего захвата воздушного судна. После опрыскивания коллекторы снимают, предметные стекла помещают вертикально в специальные ящики с прорезями для стекол и в лабораторных условиях под микроскопом определяют дисперсный состав капель и их количество на единицу площади с последующей оценкой качества опрыскивания растений.
В связи с тем, что площади этих коллекторов значительно превышают площадь листа дерева, коэффициент захвата капель (частиц), как функции безразмерного критерия Стокса Stk (Дунский В.Ф., Никитин Н.В., Соколов М.С. Монодисперсные аэрозоли. – М.: Наука, 1975, с.179-180), будет существенно отличаться от коэффициента захвата листвой деревьев (см. формулу):
Stk=2pur2/9nl,
где: р – плотность частицы,
r – ее радиус,
u – скорость обтекающего воздуха вдали от препятствия (коллектора),
n – вязкость воздуха,
l – размер препятствия (коллектора).
По мере увеличения Stk (что возможно при уменьшении площади коллектора “l”) значения коэффициента захвата возрастают и стремятся к единице (к 100%).
Формула изобретения
Устройство для оценки качества авиационного опрыскивания пестицидами многолетних насаждений, выполненное в виде коллектора для улавливания капель рабочей жидкости пестицидов имеет подложку с закрепленными на ней предметными стеклами, покрытыми силиконом, отличающееся тем, что коллектор выполнен двойным, а подложка – из тонкой листовой стали, с площадью, не превышающей площади листа дерева, с возможностью поперечного перегиба, при этом подложка одного из коллекторов имеет крепежные элементы.
