Патент на изобретение №2290788

(54) КОРМОРАЗДАТЧИК

(57) Реферат:

Изобретение относится к сельскому хозяйству, в частности к устройствам для доставки и раздачи кормов на животноводческих фермах. Кормораздатчик содержит шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно. Шнек состоит из загрузочного и выгрузного участков. Шнек в зоне загрузочного окна выполнен с увеличивающимся в сторону выгрузного окна шагом. Навивка загрузочного участка выполнена длиной, равной длине загрузочного окна. Повышается эксплуатационная надежность. 1 з.п. ф-лы. 1 ил.

Изобретение относится к сельскому хозяйству, в частности к устройствам для доставки и раздачи кормов на животноводческих фермах.

Известен кормораздатчик (см. а.с. СССР № 452318, МКИ А 01 К 5/00), включающий бункер, вал с лопастями, расположенными по винтовой линии, заключенными в кожух, с загрузочным и выгрузным окнами. Недостатком данного кормораздатчика являются сложность конструкции, сложность при регулировании нормы выдачи корма животным в процессе работы кормораздатчика.

За прототип выбран кормораздатчик (см. а.с. СССР № 1692432, МКИ А 01 К 5/00), содержащий шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, механизм изменения шага витков шнека в зоне загрузочного окна, выгрузное окно. Недостатком данного кормораздатчика является низкая эксплутационная надежность вследствие ухудшения дозирования в процессе раздачи кормов.

Технической задачей является повышение эксплутационной надежности, путем оперативного изменения захватывающей способности шнека и выдачи различных доз корма животным в непрерывный ряд кормушек.

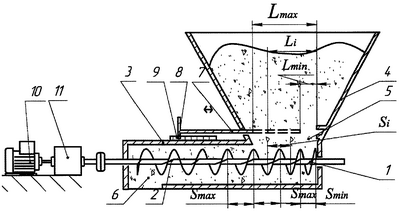

На чертеже приведена схема кормораздатчика (S_min, S_i, S_max – минимальный, текущий и максимальный шаг навивки шнека соответственно; L_min, L_i, L_max – минимальное, текущее и максимальное открытие заслонки).

Для достижения этой технической задачи предлагается кормораздатчик, содержащий шнек, состоящий из загрузочного 1 и выгрузного 2 участков, расположенный в кожухе 3, который сообщен с бункером 4 через загрузочное окно 5 отличающийся тем, что шнек в зоне загрузочного окна выполнен с увеличивающимся в сторону выгрузного окна 6 шагом, причем навивка шнека в зоне загрузочного окна 5 выполнена длиной, равной длине этого окна. В зоне загрузочного окна 5 установлена подвижная заслонка 7, с возможностью перемещения вдоль оси шнека в сторону выгрузного окна 6.

Заслонка 7 связана с механизмом регулировки дозы, состоящим из стрелки-указателя 8 и шкалы 9. Привод шнека осуществляется при помощи электродвигателя 10 и редуктора 11.

Кормораздатчик работает следующим образом.

В начале работы кормораздатчика для настройки на минимальную дозу выдачи корма заслонка 7 устанавливается по шкале 9 в положение, соответствующее минимальной дозе выдачи корма L_min (см. чертеж). При этом с бункером 4, в зоне загрузочного окна 5, сообщается загрузочный участок шнека 1 с минимальным шагом навивки S_min. Шнек захватывает минимальную дозу корма и транспортирует ее к выгрузному окну 6.

Для увеличения дозы выдачи корма заслонка 7 перемещается в сторону выгрузного окна 6 в соответствии со шкалой 9 в положение L_i (L_minL_iL_max). В зоне загрузочного окна 5 с бункером 4 сообщается загрузочный участок шнека 1 с увеличенным шагом навивки S_i (S_minS_iS_max), при этом обеспечивается выдача заданной дозы корма, которая контролируется при помощи шкалы 9.

Для прекращения выдачи доз корма животным заслонка 7 перемещается в крайнее правое положение (в соответствии с чертежом), отсекая бункер 4 от загрузочного участка шнека 1.

Эксплутационная надежность повышается за счет возможности оперативного изменения дозы выдачи корма в непрерывный ряд кормушек при постоянной угловой скорости вращения шнека, а в случае необходимости и полного прекращения раздачи.

Формула изобретения

1. Кормораздатчик, содержащий шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, состоящий из загрузочного и выгрузного участков, отличающийся тем, что шнек в зоне загрузочного окна выполнен с увеличивающимся в сторону выгрузного окна шагом, причем навивка загрузочного участка шнека выполнена длиной, равной длине загрузочного окна.

2. Кормораздатчик по п.1, отличающийся тем, что в зоне загрузочного окна установлена подвижная заслонка, с возможностью перемещения вдоль оси шнека в сторону выгрузного окна.
