Патент на изобретение №2290680

(54) СПОСОБ ПОЛИГРАФИЧЕСКОГО ВОСПРОИЗВЕДЕНИЯ ЦВЕТНЫХ ИЗОБРАЖЕНИЙ С ИСПОЛЬЗОВАНИЕМ НЕРЕГУЛЯРНОГО РАСТРА

(57) Реферат:

Изобретение относится к полиграфии, в частности к технологии воспроизведения цветных изображений с использованием нерегулярных растров. Способ полиграфического воспроизведения изображений с использованием нерегулярного растра включает получение цветоделенных тоновых изображений, их растрирование, изготовление печатных форм и печать оттисков. При этом ячейки нерегулярного растра располагают таким образом, чтобы в каждой из них находился центр соответствующей ячейки воображаемой регулярной сетки, затем в каждую растровую ячейку нерегулярного растра помещают соответствующий растровый элемент цветоделенного изображения таким образом, чтобы минимальный растровый элемент располагался в центре ячейки воображаемой регулярной сетки. Форма растрового элемента эквидистантна форме ячейки нерегулярного растра, а его относительная площадь прямо пропорциональна оптической плотности соответствующего участка цветоделенного изображения. Технический результат – повышение качества печати. 2 ил.

Изобретение относится к полиграфии, в частности к технологии воспроизведения цветных изображений с использованием нерегулярных растров.

Известен способ воспроизведения цветных изображений с использованием нерегулярных растров, включающий цветоделение тонового оригинала, получение полутоновых изображений, соответствующих каждому цвету, растрирование тоновых изображений, изготовление печатных форм (Кузнецов Ю.В. Технология обработки изобразительной информации. – СПб.: Изд-во “Петербургский институт печати”, 2002. – С.26-38, 51-59, 255-261).

Недостатками известного способа являются повышенные требования к формным и печатным процессам, снижение градационных и цветовых характеристик оттиска.

Наиболее близким к заявляемому является способ полиграфического воспроизведения цветных изображений с использованием нерегулярного растра, включающий получение цветоделенных тоновых изображений, их растрирование, изготовление печатных форм и печать оттисков (А.С. СССР №1278797, опубликован 23.12.1986).

Недостатком известного способа является то, что в высоких светах растровые точки, расположенные нерегулярно, создают видимость “зернистости” оттиска.

Задача изобретения – повышение качества печати.

Указанная задача достигается тем, что в способе полиграфического воспроизведения изображений с использование нерегулярного растра, включающем получение цветоделенных тоновых изображений, их растрирование, изготовление печатных форм и печать оттисков, согласно изобретению, ячейки нерегулярного растра располагают таким образом, чтобы в каждой из них находился центр соответствующей ячейки воображаемой регулярной сетки, затем в каждую растровую ячейку нерегулярного растра помещают соответствующий растровый элемент цветоделенного изображения таким образом, чтобы минимальный растровый элемент располагался в центре ячейки воображаемой регулярной сетки, причем форма растрового элемента эквидистантна форме ячейки нерегулярного растра, а его относительная площадь прямо пропорциональна оптической плотности соответствующего участка цветоделенного изображения.

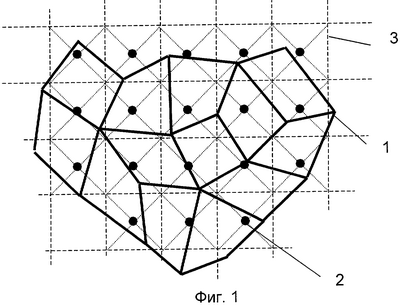

Сущность изобретения поясняется чертежами, где на фиг.1 показан пример построения предлагаемого нерегулярного растра; на фиг.2 показаны растровые элементы разной относительной площади, расположенные в ячейках нерегулярного растра.

Реализуется предлагаемый способ следующим образом. В начале процесса цветной тоновый оригинал подвергают цветоделению с помощью любого известного способа. Для растрирования с помощью предложенного способа каждое цветоделенное изображение покрывают нерегулярной сеткой 1, состоящей, например, из четырехугольников, ячейки которой располагают таким образом, чтобы в каждой из них находился центр 2 ячейки воображаемой регулярной сетки 3. В качестве ячейки нерегулярного растра могут быть приняты другие фигуры. Затем в каждую ячейку нерегулярного растра помещают растровый элемент 4, относительная площадь которого зависит от оптической плотности соответствующего участка цветоделенного тонового изображения. При этом растровый элемент 4 помещают в растровую ячейку нерегулярного растра таким образом, чтобы минимальный растровый элемент, соответствующий наиболее светлым участкам оригинала, располагался в центре 2 ячейки воображаемой регулярной сетки 3. Форма растрового элемента повторяет форму растровой ячейки нерегулярного растра (эквидистантна ей). Цифрой 5 на фиг.2 показаны границы растровых элементов различной относительной площади.

Далее с помощью полученных растрированных цветоделенных изображений получают оттиск любыми известными способами (например, офсетным или цифровым способом).

В результате применения предложенного способа на светлых участках изображения растровые элементы расположены регулярно, а на средних и темных участках растровые элементы располагаются нерегулярно. При этом зрение человека отсеивает “регулярность”, и оттиск воспринимается без эффекта “зернистости”, что повышает качество печати.

Формула изобретения

Способ полиграфического воспроизведения изображений с использованием нерегулярного растра, включающий получение цветоделенных тоновых изображений, их растрирование, изготовление печатных форм и печать оттисков, отличающийся тем, что ячейки нерегулярного растра располагают таким образом, чтобы в каждой из них находился центр соответствующей ячейки воображаемой регулярной сетки, затем в каждую растровую ячейку нерегулярного растра помещают соответствующий растровый элемент цветоделенного изображения таким образом, чтобы минимальный растровый элемент располагался в центре ячейки воображаемой регулярной сетки, причем форма растрового элемента эквидистантна форме ячейки нерегулярного растра, а его относительная площадь прямо пропорциональна оптической плотности соответствующего участка цветоделенного изображения.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.04.2008

Извещение опубликовано: 10.05.2010 БИ: 13/2010
