Патент на изобретение №2290679

(54) СПОСОБ ПОЛИГРАФИЧЕСКОГО ВОСПРОИЗВЕДЕНИЯ ЦВЕТНЫХ ИЗОБРАЖЕНИЙ С ИСПОЛЬЗОВАНИЕМ НЕРЕГУЛЯРНОГО РАСТРА

(57) Реферат:

Изобретение относится к полиграфии, в частности к технологии воспроизведения цветных изображений с использованием нерегулярных растров. Способ полиграфического воспроизведения изображений с использованием нерегулярного растра включает получение цветоделенных тоновых изображений, их растрирование и печать оттисков. Нерегулярный растр образован разносторонними n-угольниками, образующими ячейки одинаковой площади, где n3. Для каждого растра n=const, а длины сторон выбираются случайным образом, исходя из условия равенства площадей ячеек. Технический результат – повышение качества печати и упрощение процесса растрирования. 2 ил.

Изобретение относится к полиграфии, в частности к технологии воспроизведения цветных изображений с использованием нерегулярных растров.

Известен способ воспроизведения цветных изображений с использованием нерегулярных растров, включающий цветоделение тонового оригинала, получение полутоновых изображений, соответствующих каждому цвету, растрирование тоновых изображений, изготовление печатных форм (Кузнецов Ю.В. Технология обработки изобразительной информации. – СПб.: Изд-во “Петербургский институт печати”, 2002. – С.26-38, 51-59, 255-261).

Недостатками известного способа являются повышенные требования к формным и печатным процессам, снижение градационных и цветовых характеристик оттиска.

Наиболее близким к заявляемому является способ полиграфического воспроизведения цветных изображений с использованием нерегулярного растра, включающий получение цветоделенных тоновых изображений, их растрирование, изготовление печатных форм и печать оттисков (А.С. СССР №1278797, опубликован 23.12.1986).

Недостатком известного способа является невысокое качество печати и сложность способа вследствие необходимости каждый раз сдвигать растр на величину, превышающую средний элемент растра не менее чем в 10 раз.

Задача изобретения – повышение качества печати и упрощение процесса растрирования.

Указанная задача решается за счет того, что в способе полиграфического воспроизведения изображений с использованием нерегулярного растра, включающем получение цветоделенных тоновых изображений, их растрирование и печать оттисков, согласно изобретению нерегулярный растр образован разносторонними n-угольниками, образующими ячейки одинаковой площади, где n3, причем для каждого растра n=const, а длины сторон выбираются случайным образом, исходя из условия равенства площадей ячеек.

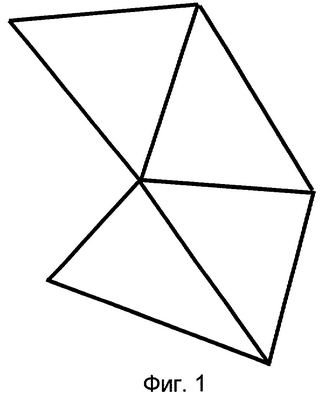

Сущность изобретения поясняется чертежами, где на фиг.1 показан пример построения растра, состоящего из разносторонних треугольников, а на фиг.2 показан пример построения растра, состоящего из разносторонних четырехугольников, внутри которых расположены растровые точки.

Реализуется предлагаемый способ следующим образом.

В начале процесса цветной тоновый оригинал подвергается цветоделению с помощью любого известного способа, например с помощью компьютерной программы. В результате получают цветоделенные тоновые изображения, соответствующие каждому цвету. Каждое тоновое цветоделенное изображение покрывают растром, ячейки которого представляют собой разносторонние n-угольники одинаковой площади, где n3, причем n=const для каждого растра, а длины сторон выбираются случайным образом, исходя из условия равенства площадей ячейки. В частности это могут быть треугольники, показанные на фиг.1. Однако в качестве ячейки могут быть приняты и более сложные фигуры, например четырехугольники (фиг.2), пяти-, шести и т.д. – угольники. Затем в каждую ячейку помещают растровую точку, относительная площадь которой зависит от количества света на соответствующем участке соответствующего цветоделенного тонового изображения.

Далее с помощью полученных растрированных цветоделенных изображений получают оттиск любыми известными способами (например, способом офсетной или цифровой печати).

В результате применения цветоделенных изображений, растрированных предложенным способом, получается оттиск без муара, при этом нет необходимости сдвигать растр, что упрощает процесс воспроизведения цветных изображений и повышает их качество.

Формула изобретения

Способ полиграфического воспроизведения изображений с использованием нерегулярного растра, включающий получение цветоделенных тоновых изображений, их растрирование и печать оттисков, отличающийся тем, что нерегулярный растр образован разносторонними n-угольниками, образующими ячейки одинаковой площади, где n3, причем для каждого растра n=const, a длины сторон выбираются случайным образом, исходя из условия равенства площадей ячеек.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.11.2007

Извещение опубликовано: 10.07.2009 БИ: 19/2009
