Патент на изобретение №2290607

(54) УРОВЕНЬ

(57) Реферат:

Изобретение относится к геодезическому приборостроению и предназначено для выверки горизонтальности линий и плоскостей. Уровень включает гибкую нить, на которой расположен отвес, выполненный в виде свободного подвешенного груза на роликовом катке. Для уменьшения силы трения между катком и гибкой нитью в груз встроен вибратор. Техническим результатом является расширение диапазона работы и уменьшение габаритов. 1 ил.

(56) (продолжение):

CLASS=”b560m”РАЗУМОВ О.С., ЛАДОНИКОВ В.Г., Ангелова Н.В., и др. Под ред. РАЗУМОВА О.С. – М.: Высшая школа, 1984, с.22-23.

Изобретение относится к геодезическому приборостроению и предназначено для выверки горизонтальности линий и плоскостей.

Известны жидкостные уровни, представляющие собой ампулу, заполненную жидкостью так, чтобы внутри нее оставалось свободное пространство в виде пузырька (см. Кузнецов П.Н., Васютинский И.Ю., Ямбаев X.К. Геодезическое инструментирование. Учебн. для вузов. – М., Недра, 1984, с.121-127). Известны также ватерпасы – простейшие приборы для проверки горизонтальности линий и измерения небольших углов наклона (см. Инженерная геодезия в строительстве. Учебн. пособие для строительных специальностей вузов. Разумов О.С., Ладонников В.Г., Ангелова Н.В. и др. /Под ред. Разумова О.С. – М., Высшая школа, 1984, с.22-23).

Наиболее близким из них является ватерпас, представляющий собой линейку (базу) и отвес, подвешиваемый над линейкой.

Недостатком такого устройства являются:

– малая база (длина линейки – в пределах 3-4 м);

– большая габаритность.

Техническим решением задачи является расширение диапазона работы и уменьшение габаритов.

Поставленная задача достигается тем, что уровень, включающий гибкую нить, которую натягивают грузом (отвесом с встроенным вибратором), свободно подвешенным на роликовом катке и фиксирующим точку максимального провеса. Встроенный вибратор уменьшает силу трения между катком и гибкой нитью.

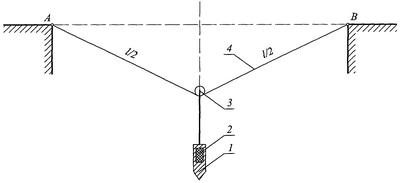

Сущность изобретения поясняется чертежом, где представлен общий вид предлагаемого уровня.

Уровень состоит из груза 1 (отвес) с встроенным вибратором 2, роликового катка 3 и гибкой нити 4, подвешиваемой на выверяемые точки А и В.

Устройство работает следующим образом. Нить 4 длиной l с помеченной серединой закрепляют, например в точке А; другой конец нити натягивают, перемещают по вертикали у точки В до тех пор, пока отвес 1 не окажется в середине (точке максимального провеса) нити 4. Превышение в этом случае между точками А и В будет равно нулю.

Достоинствами такого уровня являются:

– малогабаритность (в собранном виде);

– большой диапазон работы (расстояние между выверяемыми точками может быть значительным).

Устройство может найти широкое применение, в частности, в строительстве.

Формула изобретения

Уровень, включающий отвес, отличающийся тем, что имеет гибкую нить, на которой расположен отвес, выполненный в виде свободно подвешенного груза (с встроенным вибратором) на роликовом катке.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.10.2007

Извещение опубликовано: 27.06.2009 БИ: 18/2009
