Патент на изобретение №2290467

(54) СПОСОБ АВТОМАТИЧЕСКОГО КОНТРОЛЯ И УПРАВЛЕНИЯ ВЛАЖНО-ТЕПЛОВОЙ ОБРАБОТКОЙ ШВЕЙНЫХ ИЗДЕЛИЙ

(57) Реферат:

Изобретение относится к швейной промышленности и может быть использовано при влажно-тепловой обработке швейных изделий. Способ автоматического управления процессом влажно-тепловой обработки швейных изделий заключается в том, что полуфабрикат, расположенный на рабочем органе после перевода волокон тканей в высокоэластическое состояние подвергается виброобработке. При этом температура и плотность конденсата в обрабатываемом пакете тканей автоматически измеряются во времени и корректируются до технологически допустимых пределов, для чего используется пар, проходящий через полуфабрикат. Частота с амплитудой колебаний и длительность динамического механического воздействия постоянно вычисляются системой управления, сравниваются с заданными их значениями. По достижении требуемого технологического эффекта подается команда об окончании процесса виброформования и переходу к следующему процессу. При этом в процессе автоматического управления учитывается пористость и масса тканей. Предлагаемый способ позволяет оптимизировать процесс виброформования и полностью его автоматизировать, повысить производительность и улучшить качество ВТО.

Изобретение относится к швейной промышленности и может быть использовано при влажно-тепловой обработке (ВТО) швейных изделий.

Известен способ формования деталей одежды по авторскому свидетельству SU 739159 A1, 05.06.1980, который предусматривает автономное независимое регулирование температуры в материале, а частоту, амплитуду и длительность виброформования устанавливают жестко до ВТО посредством специальных устройств.

Данный способ не обеспечивает требуемого качества и производительности, т.к. температура, частота, амплитуда и длительность виброформования осуществляются в независимом режиме от физических процессов виброформования, без обратной связи.

Наиболее близким по технической сущности к предлагаемому изобретению является способ автоматического управления влажно-тепловой обработкой по книге А.П.Черепенко, Внутрипроцессная малооперационная влажно-тепловая обработка швейных изделий, Москва, Машиностроение, 2000, с.48-60, включающий программируемую длительность виброформования, величину амплитуды и частоты динамического воздействия на полуфабрикат.

Данный способ не в полной мере обеспечивает требуемое качество и производительность, т.к. для управления процессом виброформования используются временные и механические сигналы управления без обратной связи и учета физико-механических свойств тканей.

Задача, на решение которой направлено изобретение, заключается в повышении производительности обработки и улучшении качества швейных изделий.

Это достигается тем, что в предлагаемом способе автоматического контроля и управления в отличие от прототипа при виброформовании температура и плотность конденсата в обрабатываемом пакете тканей автоматически измеряются во времени и корректируются до технологически допустимых пределов, для чего используется пар, проходящий через полуфабрикат.

Частота с амплитудой колебаний и длительность динамического механического воздействия постоянно вычисляются системой управления, сравниваются с заданными их значениями, и по достижении требуемого технологического эффекта подается команда об окончании процесса виброформования и переходу к следующему процессу. При этом в процессе автоматического управления учитывается пористость и масса тканей.

Например, после окончания процесса перевода волокон тканей полуфабриката в высокоэластическое состояние подается команда о переходе к виброформованию в автоматическом режиме.

При этом для поддержания макромолекулярной разорванности волокон тканей в процессе динамического воздействия на полуфабрикат осуществляется измерение и корректировка параметров пара, поступающего в зону обработки, до необходимых пределов. Частота и амплитуда колебаний рабочего органа и длительность их воздействия на полуфабрикат измеряются и сравниваются с заданными значениями. По достижении изменения структуры тканей полуфабриката, т.е. взаимного смещения нитей основы и утка для получения заданной объемной формы, процесс заканчивается и подается команда о переходе к следующей операции.

Способ осуществляется следующим образом.

В процессе виброформования полуфабриката при влажно-тепловой обработке поддержание температуры осуществляется технологическим паром, поступающим через рабочие органы в течение первой половины динамического воздействия. Основными параметрами тепловых процессов представляются температура ткани – Т_T и плотность воды (конденсата) – р_в, и являются функциями времени t, т.е. T_T(t), р_в(t). Эти функции рассчитываются системой автоматического контроля и управления (САКУ) согласно уравнениям:

с граничными условиями

где: С_T – теплоемкость ткани;

p_T – плотность ткани;

k(x) – коэффициент теплопроводности ткани;

gradT_T – вектор градиента;

(t,x) – коэффициент теплоотдачи от ткани к воде;

K₁ – удельная теплота парообразования;

T_c – температура внешней среды;

Т₀ – температура рабочего органа.

При этом расчетные параметры представляются функциями Т_Tk(t), р_вк(t), где t – текущее время. В процессе виброформования в каждый момент времени t измеряются реализуемые значения Т_T(t), p_в(t), которые сравниваются со значениями Т_Tk(t), p_вк(t), вычисленными. При значительном расхождении величин реального процесса и величин,” вычисленных САКУ, подается команда о корректировке режимов. Следует учесть также, что функции Т_Tk(t), p_вк(t) будут зависеть от характеристик ткани: плотности ткани р_T коэффициента теплопроводности _T, что позволяет рассчитать функции Т_Tk(t), p_вк(t), для различного вида тканей и учесть характеристики тканей для рассматриваемого процесса ВТО.

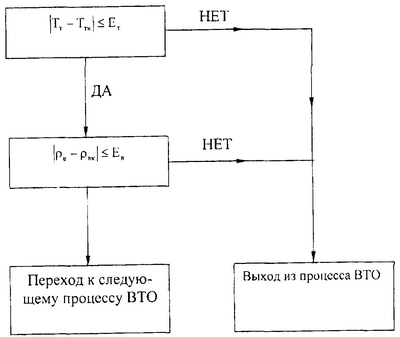

Управление процессом виброформования осуществляется компьютером согласно разработанной блок-схеме (чертеж). В части выделенных экспертизой вопросов сообщаем, что: параметры температуры пара измеряются малоинерционными термопарами, установленными в покрытиях рабочих органов, через которые он поступает в полуфабрикат, а плотность конденсата измеряется косвенным методом такими же термопарами, соприкасающимися с полуфабрикатом, и в зависимости от агрегатного состояния конденсата определяется его температура, которая соответствует той или иной плотности (газообразно-жидкостное состояние соответствует меньшей плотности с температурой больше 95°С, а жидкое состояние большей плотности с температурой меньше 95°С.

Для качественной ВТО плотность конденсата с температурой больше 95°С предпочтительнее.

Корректировка параметров в заданных пределах является оптимизацией реальных значений температуры и плотности, позволяет продолжить процесс до достижения требуемого качества или подать команду о его окончании с переходом к следующему процессу. При этом оба параметра зависят друг от друга, т.е. чем выше температура ткани, тем меньше плотность конденсата и наоборот.

Сравнение измеряемых параметров с заданными технологическими осуществляется системой автоматического контроля и управления (САКУ) по специально разработанной программе, регламентирующей их оптимальные пределы. Под технологическим эффектом подразумевают оптимальные значения параметров.

Влажно-тепловая обработка полуфабриката включает следующие технологические этапы или теплофизические и физико-механические процессы, следующие друг за другом:

– перевод волокон тканей в высокоэластическое состояние (пропаривание);

– состояние теплофизических параметров при прессовании полуфабриката;

– статическое механическое воздействие на полуфабрикат (прессование);

– состояние теплофизических параметров при виброформовании полуфабриката;

– динамическое механическое воздействие на полуфабрикат (виброформование);

– сушка волокон тканей полуфабриката нагретым воздухом;

– перевод волокон тканей в застеклованное состояние (стабилизация).

Предлагаемый способ позволяет оптимизировать процесс виброформования и полностью его автоматизировать, повысить производительность и улучшить качество ВТО без дополнительной технологической доработки.

Формула изобретения

Способ автоматического контроля и управления влажно-тепловой обработкой швейных изделий, отличающийся тем, что при виброформовании температуру и плотность конденсата в обрабатываемом пакете тканей автоматически измеряют во времени и корректируют до технологически допустимых пределов, для чего используют пар, проходящий через полуфабрикат, а частоту с амплитудой колебаний и длительность динамического механического воздействия постоянно вычисляют системой управления, сравнивают с заданными их значениями и по достижении требуемого технологического эффекта подают команду об окончании процесса виброформования и переходу к следующему процессу, при этом в процессе автоматического управления учитывается пористость и масса тканей.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.02.2007

Извещение опубликовано: 27.09.2008 БИ: 27/2008
