Патент на изобретение №2290243

(54) УСТРОЙСТВО ЗИМНЕГО ГРЕБНОГО БАССЕЙНА НА ОТКРЫТОЙ ВОДЕ

(57) Реферат:

Устройство зимнего гребного бассейна на открытой воде предназначено для тренировок спортсменов-гребцов в зимних условиях на открытой воде и позволяет расширить эксплуатационные возможности его использования. Устройство содержит, по меньшей мере, две каретки и весла, установленные на основании, центральную ось, закрепленную неподвижно на фундаменте, ограничивающую бассейн обечайку, установленную неподвижно на грунте, и трап. Основание выполнено в виде квадратного плота, с каждой стороны которого установлены каретки и понтоны. Плот установлен на центральном валу, выполненном в виде трубы, имеющей у нижнего края крыльчатку. Центральная ось установлена в валу и имеет у верхнего края кольцевой захват. Края понтонов снабжены заостренными наконечниками. 2 ил.

Устройство зимнего гребного бассейна на открытой воде предназначено для тренировки гребцов в зимних условиях на открытой воде.

Известен гребной тренажер, содержащий весла, основание и, по меньшей мере, две каретки, установленные на основании /Пат. №2229414, кл. А 63 В 69/06, от 08.07.2003/.

Недостаток устройства в том, что его нельзя использовать в зимних условиях на открытой воде, что снижает эксплуатационные возможности устройства в целом.

Известно также устройство зимнего гребного бассейна на открытой воде / FR 2469187, кл. А 63 В 69/06/, выбранное в качестве ближайшего аналога, содержащее, по меньшей мере, две каретки и весла, установленные на основании, центральную ось, закрепленную неподвижно на фундаменте, ограничивающую бассейн обечайку, установленную неподвижно на грунте, и трап.

Недостатком устройства является отсутствие дополнительных средств для раскола образующегося льда, что снижает эксплуатационные возможности устройства в целом.

Техническим результатом изобретения является расширение эксплуатационных возможностей.

Указанный технический результат достигается тем, что в известном устройстве зимнего гребного бассейна, содержащем, по меньшей мере, две каретки и весла, установленные на основании, центральную ось, закрепленную неподвижно на фундаменте, ограничивающую бассейн обечайку, установленную неподвижно на грунте, и трап, согласно изобретению основание выполнено в виде квадратного плота, с каждой стороны которого установлены каретки и понтоны, соответственно напротив друг друга, при этом плот установлен на центральном валу, выполненном в виде трубы, имеющей у нижнего края крыльчатку, причем центральная ось установлена в валу и имеет у верхнего края кольцевой захват, а края понтонов снабжены заостренными наконечниками.

Изобретение поясняется чертежами, где

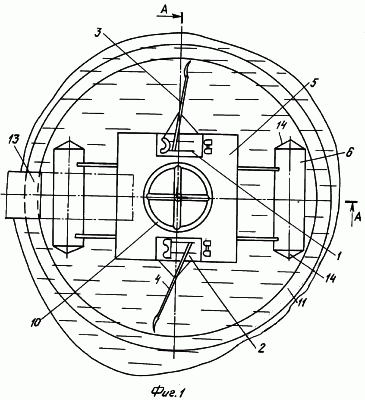

на фиг.1 изображен общий вид устройства сверху;

на фиг.2 – вид сбоку в разрезе.

Устройство зимнего гребного бассейна на открытой воде содержит, по меньшей мере, две каретки 1 и 2, весла 3 и 4, установленные на квадратное основание в виде плота 5, причем каретки установлены с каждой стороны напротив друг друга, как и входящие в устройство понтоны 6, связанные с плотом 5. При количестве кареток больше двух, например четырех, они могут быть установлены в углах плота, при этом последний установлен на центральный вал 7, выполненный в виде трубы, связанной с плотом 5 и имеющей крыльчатку 8 у нижнего края, а внутри вала 7 установлена неподвижно на фундамент 12 центральная ось 9, имеющая у верхнего края кольцевой захват 10. Кроме того, устройство в целом ограничивает обечайка 11, устанавливаемая неподвижно на грунт, а также в устройстве имеется трап 13, а понтоны 6 снабжены заостренными наконечниками 14 у их краев.

Используют устройство следующим образом. Спортсмены-гребцы, используя трап 13, занимают места на каретках 1 и 2 с каждой стороны и работают веслами 3 и 4 в противоход, осуществляя тренировку на открытой воде. В период между тренировками в бассейне, когда вода покрывается коркой льда, спортсмены до тренировки, стоя на плоту 5, используют кольцевой захват 10, с упором на который они вращают плот 5, с которым связаны понтоны 6, имеющие заостренные наконечники 14. Последние служат средством скола льда и очистки от него акватории гребного бассейна в пределах обечайки 11. Кроме того, поскольку плот 5 связан валом 7 в виде трубы, имеющей крыльчатку 8, последняя, вращаясь совместно с плотом 5, подает придонную воду /+4°С/ к поверхности гребного бассейна. Тому же способствует работа гребцов веслами 3 и 4, таким образом, скол льда наконечниками 14 понтонов 6 и циркуляция воды за счет работы веслами 3 и 4 и вращения крыльчатки 8 освобождают акваторию гребного бассейна в пределах обечайки 11 ото льда, что позволяет осуществлять нормированную тренировку спортсменов-гребцов в зимних условиях.

Устройство не содержит сложных деталей, является простым в обслуживании и подготовке к использованию и повышает эксплуатационные возможности по обеспечению тренировок на открытой воде в зимних условиях.

Формула изобретения

Устройство зимнего гребного бассейна на открытой воде, содержащее, по меньшей мере, две каретки и весла, установленные на основании, центральную ось, закрепленную неподвижно на фундаменте, ограничивающую бассейн обечайку, установленную неподвижно на грунте, и трап, отличающееся тем, что основание выполнено в виде квадратного плота, с каждой стороны которого установлены каретки и понтоны, соответственно, напротив друг друга, при этом плот установлен на центральном валу, выполненном в виде трубы, имеющей у нижнего края крыльчатку, причем центральная ось установлена в валу и имеет у верхнего края кольцевой захват, а края понтонов снабжены заостренными наконечниками.
