Патент на изобретение №2290134

(54) ПРОТЕЗ КЛАПАНА СЕРДЦА

(57) Реферат:

Изобретение относится к медицинской технике, а именно к протезам клапанов сердца, и может быть использовано в искусственных механических клапанных протезах, применяемых для замены пораженных клапанов сердца. Корпус протеза имеет по своей окружности дополнительные буртики, верхний и нижний, между которыми помещают ткани фиброзного кольца. Верхний буртик через 5-7 мм имеет отверстия для проведения нитей и фиксации тканей фиброзного кольца с клапаном при его имплантации. Нижний буртик короче верхнего на 1/3. Технический результат состоит в ограничении доступа фиброзных разрастаний к клапанному аппарату протеза и снижении воспалительных осложнений. 2 ил.

Изобретение относится к медицинской технике, а именно к протезам клапанов сердца, и может быть использовано в искусственных механических клапанных протезах, применяемых для замены пораженных клапанов сердца.

Известен искусственный клапан сердца, который содержит кольцевой углеситалловый корпус с вертикальным буртиком со стороны запирательного элемента и пришивную манжету [1].

Недостатком известного корпуса является наличие тканевой манжеты, которая при попадании во внутреннюю среду пропитывается воспалительными агентами и сама становится «очагом инфекции».

При протезировании клапанов сердца оставляемый участок ткани вдоль фиброзного кольца, за который производят фиксацию любого протеза путем накладывания швов, представляет собой с одной стороны повреждение, участок нарушенной целостности, т.е. дефект ткани, а противоположная его сторона неразрывно связана со «всем организмом», с сохранением нейротрофической и васкуляризационной регуляции. В результате создаются все предпосылки для активного восстановительного (заместительного) соединительно-тканного процесса. Особенно активно разрастание волокон или формирование паннуса, происходит при наличии воспалительных агентов с образованием грануляционного вала.

Вторым недостатком известного корпуса является отсутствие недеформируемой защиты на пути фиброзных разрастаний.

Для того чтобы устранить доступ паннусных разрастании к створкам протеза и предназначен данный протез. Описываемый корпус клапана имеет по всей окружности два буртика-ограничителя, между которыми и помещается опасный в плане соединительно-тканных разрастаний участок при операции имплантации клапана.

Цель изобретения – увеличение надежности клапана за счет ограничения доступа фиброзных (паннусных) разрастаний к движущимся элементам протеза (створкам). Кроме того, отказ от тканевой манжеты позволит уменьшить явления околоклапанного воспаления.

Цель достигается тем, что в новом корпусе искусственного протеза по периметру имеются дополнительные кольцевые буртики (ограничители), препятствующие фиброзному разрастанию, а также использующиеся для безманжеточной фиксации.

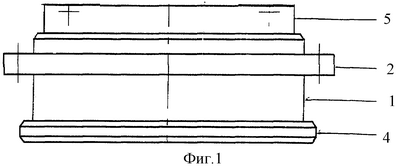

На фиг.1 изображен протез клапана сердца, вид сбоку, на фиг.2 – то же, вид сверху.

Протез клапана сердца состоит из корпуса 1, верхнего горизонтального буртика 2, имеющего по периметру отверстия для проведения и завязывания швов 3. Отверстия расположены через 5-7 мм в зависимости от диаметра корпуса. Нижний горизонтальный буртик 4 окаймляет корпус в нижней части. Верхний вертикальный буртик 5 располагается по периметру центральной окружности зоны движения створок. Нижний горизонтальный буртик составляет 1/3 длины верхнего, для удобства установки корпуса протеза в позицию фиброзного кольца.

Предлагаемый клапан работает следующим образом.

При протезировании клапанов сердца оставляемый участок ткани вдоль фиброзного кольца располагают между верхним и нижним горизонтальными буртиками. Шовным материалом прошивают ткани вдоль фиброзного кольца, вводят нити в отверстия верхнего горизонтального буртика, фиксируют клапан без использования тканевой манжеты. Нижний и верхний горизонтальные буртики оградят запирательный аппарат от возможных тканевых разрастаний.

Материалом, из которого должен быть изготовлен корпус, является углеситалл (пиролитический углерод). Данный материал длительный срок используется для изготовления искусственных клапанов сердца и доказал свою клиническую эффективность. Корпус не обязательно должен представлять собой цельную углеродистую конструкцию, возможно наличие титанового (или любого другого) прочностного кольца, но поверхность корпуса должна быть обязательно покрыта углеситаллом, поскольку свойства только данного материала препятствуют поверхностным фиброзным разрастаниям.

Литература

Формула изобретения

Протез клапана сердца, содержащий запирающий элемент и корпус с вертикальным буртиком, отличающийся тем, что корпус клапана дополнительно имеет верхний и нижний горизонтальные буртики, между которыми помещены участки ткани фиброзного кольца и отверстия через каждые 5-7 мм на верхнем буртике для проведения нитей при фиксации клапана, при этом нижний горизонтальный буртик на 1/3 короче верхнего буртика.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.07.2006

Извещение опубликовано: 10.04.2009 БИ: 10/2009
