Патент на изобретение №2290125
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ СВЕТОВЫВОДЯЩИХ ПОВЕРХНОСТЕЙ УСТРОЙСТВ, ИСПОЛЬЗУЕМЫХ ДЛЯ ОТВЕРЖДЕНИЯ СТОМАТОЛОГИЧЕСКИХ МАТЕРИАЛОВ
(57) Реферат:
Изобретение относится к стоматологии, а именно к устройствам, используемым для отверждения стоматологических материалов. Технический результат изобретения – защита световыводящих поверхностей приборов, используемых для отверждения стоматологических материалов, от попадания на них стоматологического материала при их эксплуатации, не увеличивая при этом расходимость светового луча, а также облегчение возможности стерилизации частей прибора, находящихся в контакте с пациентом. Стерильный одноразовый колпачок, выполненный из материала, имеющего коэффициент пропускания в области 400-500 нм, близкий к 100%, внешняя торцевая поверхность которого является гиперболоидом вращения, а внутренняя поверхность плоской. 2 ил.
Изобретение относится к стоматологии, а именно к устройствам, используемым для светоотверждения стоматологических материалов. Известны аппараты светоотверждения композитных пломбировочных материалов, например, Оптрадент-2 21104, Оптрадент-2 21108, выпускаемые фирмой “Стомэл”, Россия (www.stomel.ru), патент РФ №2204354. При их использовании в клинической практике иногда, вследствие неаккуратного обращения с аппаратом, происходит контакт световыводящей поверхности (поверхности, через которую выводится световое излучение) со стоматологическими материалами, который приводит к загрязнению этой поверхности. В результате уменьшается световой поток аппарата и возникает необходимость механически очищать световыводящую поверхность, что, в свою очередь, часто приводит к ее разрушению. Кроме того, после каждой лечебной процедуры необходимо проводить дезинфекцию световыводящей поверхности, а некоторые дезинфицирующие вещества химически взаимодействуют со световыводящей поверхностью, что также ухудшает ее качество. Задача изобретения – защитить световыводящие поверхности приборов, используемых для отверждения стоматологических материалов, от попадания на них стоматологического полимера при их эксплуатации, не увеличивая при этом расходимость светового луча, а также облегчить возможность дезинфекции частей прибора, находящихся в контакте с пациентом. Для решения этой задачи используется стерильный одноразовый колпачок заданной геометрической формы, выполненный из материала, имеющего коэффициент пропускания в области 400-500 нм, близкий к 100%, внешняя торцевая поверхность которого является гиперболоидом вращения, а внутренняя поверхность – плоская. На Фиг.1 показан в разрезе общий вид устройства. На Фиг.2 – размещение колпачка на приборе. На выходе аппарата для облучения светоотверждаемых полимеров 1 (Фиг.2) помещается стерильный колпачок 2 (Фиг.2) заданной геометрической формы, выполненный из материала, имеющего коэффициент пропускания в области 400-500 нм, близкий к 100%. Геометрическая форма поверхности колпачка может быть рассчитана методами прикладной геометрической оптики [М.И.Апенко, Л.А.Запрягаева, И.С.Свешников. Задачник по прикладной оптике. М., Высшая школа, 2003. – 591 с.]. Известно, что если угол расходимости лучей, выходящих из световода, ограничен некоторым предельным значением
Здесь n – показатель преломления материала колпачка, f – фокусное расстояние, которое для оптимизации определяется из уравнения:
где r – радиус апертуры световода. Принципами написания уравнений (1) и (9) являются: 1) отсутствие энергетических потерь из-за полного внутреннего отражения при прохождении света через колпачок; 2) максимальное уменьшение радиуса светового пятна, образуемого прошедшими лучами в плоскости, касающейся вершины колпачка и нормальной к его оси. Расчеты показывают, что при подходящем выборе материала колпачка и характеристик световода радиус светового пятна в плоскости, касающейся вершины колпачка, может быть уменьшен на 8% по сравнению с радиусом апертуры световода без колпачка.
Формула изобретения
Устройство для защиты световыводящих поверхностей приборов, используемых для отверждения стоматологических матералов, представляющее собой стерильный одноразовый колпачок, выполненный из материала, имеющего коэффициент пропускания в области 400-500 нм, близкий к 100%, внешняя торцевая поверхность которого является гиперболоидом вращения, а внутренняя поверхность – плоской.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 11.02.2007
Извещение опубликовано: 20.06.2008 БИ: 17/2008
|
||||||||||||||||||||||||||

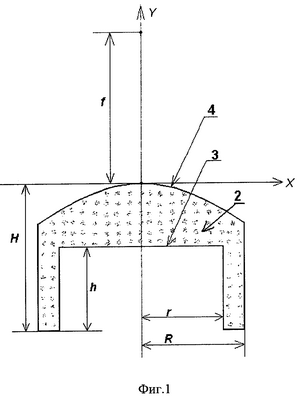

lim и лежит вне параксиальной области, то, основываясь на приведенных ниже принципах, колпачок должен представлять из себя анаберрационную линзу, одна из поверхностей которой (внутренняя поверхность колпачка) является плоской 3 (Фиг.1), а другая (внешняя поверхность колпачка) – гиперболоидной 4 (Фиг.1). При том расположении координатных осей, которое используется на Фиг.1, уравнение гиперболоидной поверхности записывается следующим образом:
