Патент на изобретение №2289921

(54) ПРИСПОСОБЛЕНИЕ К ВЕРТОЛЕТУ ДЛЯ УНИЧТОЖЕНИЯ САРАНЧИ (ВАРИАНТЫ)

(57) Реферат:

Изобретения могут быть использованы в сельскохозяйственной технике. Первое приспособление расположено на шасси между колесами вертолета и выполнено в виде трубы. Труба имеет в сечении форму сопла Лаваля. Внутри сопла размещены ножи для рассекания саранчи. К ножам подведено электрическое напряжение для поражения саранчи. Второе приспособление содержит разрежающий насос, размещенный внутри вертолета. Насос имеет гофрированный хобот для втягивания саранчи с земли и ножи. К ножам подведено электрическое напряжение для поражения саранчи. Приспособление обеспечивает надежный и эффективный способ уничтожения саранчи. 2 н.п. ф-лы, 4 ил.

Изобретения относятся к сельскохозяйственной технике и предназначены для защиты злаковых культур от насекомых.

В сельском хозяйстве широко известны приспособления для уничтожения вредных насекомых и в качестве ближайшего аналога быть принято приспособление к вертолету для борьбы с насекомыми-вредителями (SU 1704734 А1, 15.01.1992).

Недостатком известного приспособления является отсутствие возможности улавливания и изолирования насекомых.

Техническим результатом, достигаемым при реализации данного изобретения, является обеспечение эффективного улавливания и уничтожения насекомых-вредителей как в воздухе, так и на земле.

Указанный технический результат согласно первому варианту исполнения достигается тем, что приспособление к вертолету для уничтожения саранчи в воздухе расположено на шасси между колесами вертолета и выполнено в виде трубы, имеющей в сечении сопло Лаваля, в которое попадает саранча во время полета вертолета, при этом внутри сопла размещены ножи для рассекания саранчи, к которым подведено электрическое напряжение для поражения саранчи.

Указанный технический результат согласно второму варианту исполнения достигается тем, что приспособление к вертолету для уничтожения саранчи на земле содержит разрежающий насос, размещенный внутри вертолета, имеющий гофрированный хобот для втягивания саранчи с земли и ножи, к которым подведено электрическое напряжение для поражения саранчи.

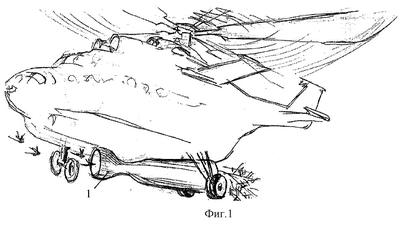

Первое из заявленных приспособлений (фиг.1, 2), предназначенное для улавливания саранчи в воздухе, располагается на шасси вертолета между колесами, а выполнено в виде трубы 1, имеющей в поперечном сечении форму сопла Лаваля. Во время полета вертолета в воздушном скоплении насекомых в указанную трубу попадает саранча, где размещены ножи 2, к которым подведено электрическое напряжение 5 для поражения саранчи.

Приспособление работает следующим образом: саранча самотеком во время полета вертолета с дозвуковой скоростью в скоплении саранчи попадает в трубу 1 (сопло Лаваля), рассекается там ножами 2, поражается электрическим током 3, со сверхзвуковой скоростью ударяется о металлическую сетку 4 и вылетает в воздух в виде трухи.

Второе из заявленных приспособлений (фиг.3, 4) содержит разрежающий насос 8, размещенный внутри вертолета, имеющий гофрированный хобот 6 для втягивания саранчи с земли, и ножи 2, к которым подведено электрическое напряжение 3 для поражения насекомых.

Приспособление работает следующим образом: при контакте с землей (плотно прилегает с помощью усилия человека 7) прямоугольный хобот 6 разрежающего насоса 8 втягивает находящуюся на земле саранчу, всосанная саранча натыкается на ножи 2, разрезающие тело саранчи, к которым подведено электрическое напряжение 3, после чего саранча мертвой падает на землю, частично попадая в мусоросборник.

Таким образом, с помощью заявленных приспособлений обеспечивается надежный и эффективный способ улавливания и уничтожения насекомых-вредителей, в частности саранчи, как на земле, так и в воздухе.

Формула изобретения

1. Приспособление к вертолету для уничтожения саранчи, расположенное на шасси между колесами вертолета и выполненное в виде трубы, имеющей в сечении сопло Лаваля, в которое попадает саранча во время полета вертолета, при этом внутри сопла размещены ножи для рассекания саранчи, к которым подведено электрическое напряжение для поражения саранчи.

2. Приспособление к вертолету для уничтожения саранчи, содержащее разрежающий насос, размещенный внутри вертолета, имеющий гофрированный хобот для втягивания саранчи с земли и ножи, к которым подведено электрическое напряжение для поражения саранчи.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.09.2009

Извещение опубликовано: 10.12.2010 БИ: 34/2010
