Патент на изобретение №2289920

(54) УСТРОЙСТВО ДЛЯ ПОДСЕЧКИ РЫБЫ

(57) Реферат:

Предлагаемое изобретение относится к области удовлетворения жизненных потребностей человека и может быть использовано в спортивном и любительском рыболовстве. Устройство включает поплавок с антенной и приспособлением для закрепления лесы на нижнем конце, окружающий антенну, выполненный из материала высокой плавучести диск, с возможностью вращения и поступательного перемещения вдоль антенны. В нижней части диска выполнена полость, а верхней частью он имеет возможность сопряжения с широкой частью конической пружины, жестко закрепленной узкой частью на верхнем конце антенны. Обеспечивается эффективность работы устройства, простого по конструкции, надежного и удобного в эксплуатации. 1 ил.

Изобретение относится к области удовлетворения жизненных потребностей человека и может быть использовано в спортивном и любительском рыболовстве.

Устройство для подсечки рыбы (см. авторское свидетельство №1785623, А 01 К 97/12, бюл. №1, 1993 г.), включающее корпус и связанные с лесой подпружиненный ползун и рычаг с приспособлением для удержания его во взвешенном положении, с целью повышения надежности эксплуатации леса соединена с подпружиненным ползуном и рычагом посредством двух поводков и приспособления для зажима лесы, выполненного в виде изогнутого в форме петли стержня с выступающими концами, один из которых сопряжен с лесой с помощью эластичного жгутика, обмотанного вокруг обоих концов петли стержня, при этом концы эластичного жгутика прикреплены к второму концу стержня.

Признаками аналога, совпадающими с существенными признаками, являются наличие ползуна, приспособления для зажима лесы. Причинами, препятствующими достижению технического результата, являются недостаточная эффективность, сложность конструкции.

Известен поплавок для рыбной ловли (см. авторское свидетельство №1510811, А 01 К 93/00, бюл. №36, 1989 г.), содержащий корпус с грузом в нижней части, трубкой, сигнальным приспособлением, включающим шарик с упругим элементом, с целью повышения удобства пользования упругий элемент размещен в надводной части корпуса, шарик соединен со свободным концом упругого элемента и имеет отверстие, совпадающее с отверстием трубки для пропуска лесы.

Признаками аналога, совпадающими с существенными признаками, являются наличие корпуса с грузом в нижней части, упругий элемент размещен в надводной части корпуса.

Причинами, препятствующими достижению технического результата, являются недостаточная эффективность, сложность конструкции.

Известна снасть для рыбной ловли (см. авторское свидетельство №1802686, А 01 К 93/00, бюл. №10, 1993 г.), включающая сплошной поплавок с вертикальными бортами, утяжеляющим элементом в нижней части, носовой и транцевой кормовой оконечностями и прикрепленными к поплавку приспособлениями для пропуска лесы, с целью повышения надежности в эксплуатации, бортовая часть носовой оконечности выполнена с образованием угла заострения ватерлинии 60-65°. Утяжеляющий элемент закреплен к транцевой кормовой оконечности поплавка, а приспособления для пропуска лесы размещены в верхней части носовой и транцевой кормовой оконечностей средней части днища поплавка.

Признаками аналога, совпадающими с существенными признаками, являются наличие поплавка, приспособления для пропуска лесы.

Причинами, препятствующими достижению технического результата, являются недостаточная эффективность, сложность конструкции, неудобство эксплуатации.

В качестве прототипа принят известный поплавок для рыбной ловли (см. авторское свидетельство №1836904, А 01 К 93/00, бюл. №32, т.1, 1993 г.), включающий антенну с приспособлением для закрепления лесы на нижнем конце и окружающую антенну надувную эластичную камеру, а с целью повышения надежности, надувная эластичная камера выполнена торообразной с возможностью вращения и поступательного перемещения вдоль антенны, при этом упомянутая камера окрашена в продольном направлении в различные по яркости цвета, дополнительно он снабжен по меньшей мере одной дополнительной идентичной камерой, поджатой к основной в нижнем положении.

Признаками прототипа, совпадающими с существенными признаками, являются наличие антенны с приспособлением для закрепления лесы на нижнем конце и окружающую антенну надувную эластичную камеру (в заявляемом устройстве – диск) с возможностью вращения и поступательного перемещения вдоль антенны.

Причинами, препятствующими достижению технического результата, являются недостаточная эффективность, низкая надежность при сложности конструкции и эксплуатации.

Задачей предлагаемого изобретения является создание устройства для подсечки рыбы высокоэффективного, простого по конструкции, надежного и удобного в эксплуатации.

Технический результат достигается тем, что устройство для подсечки рыбы, включающее поплавок с антенной и приспособлением для закрепления лесы на нижнем конце, окружающий антенну, выполненный из материала высокой плавучести диск, с возможностью вращения и поступательного перемещения вдоль антенны, причем в нижней части его выполнена полость, а верхней частью он имеет возможность сопряжения с широкой частью конической пружины жестко закрепленной узкой частью на верхнем конце антенны.

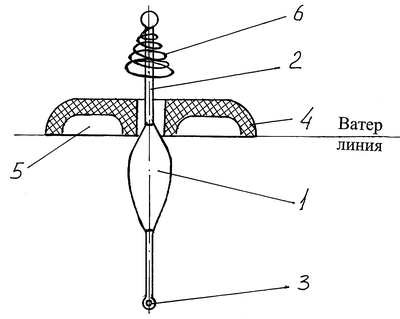

Предлагаемое устройство для подсечки рыбы поясняется чертежом и содержит поплавок 1 с антенной 2 и приспособлением для закрепления лесы на нижнем конце 3, и окружающий антенну 2, выполненный из материала высокой плавучести диск 4, смонтированный с возможностью вращения и поступательного перемещения вдоль антенны 2, а в нижней части диска 4 выполнена полость 5, при этом верхней частью он имеет возможность сопряжения с широкой частью конической пружины 6, жестко закрепленной узкой частью на верхнем конце антенны 2.

Устройство для подсечки рыбы, включающее поплавок 1 с антенной 2 и приспособлением для закрепления лесы на нижнем конце 3, и окружающий антенну 2, выполненный из материала высокой плавучести диск 4, с возможностью вращения и поступательного перемещения вдоль антенны 2 устанавливается, как обычный поплавок, на рыболовную снасть: леса, грузило, крючок (не показано). При поклевке рыбы поплавок 1 уходит вниз, при этом коническая пружина 6 взаимодействует с диском 4, выполняя функцию амортизатора, в первоначальный момент. Это провоцирует рыбу к рывку. Далее за счет высокой плавучести диска 4 с полостью 5 сопротивление резко возрастает скачком от действия выталкивающей силы воды на диск 4, в результате происходит подсечка рыбы. Также уменьшается вероятность последующего ее схода с крючка, поскольку леса остается натянутой, удерживаемая пружиной 6.

Формула изобретения

Устройство для подсечки рыбы, включающее поплавок с антенной и приспособлением для закрепления лесы на нижнем конце, окружающий антенну, выполненный из материала высокой плавучести диск, с возможностью вращения и поступательного перемещения вдоль антенны, отличающееся тем, что в нижней части диска выполнена полость, а верхней частью он имеет возможность сопряжения с широкой частью конической пружины, жестко закрепленной узкой частью на верхнем конце антенны.
