Патент на изобретение №2289881

(54) СПОСОБ ПРЕОБРАЗОВАНИЯ КОДА СИСТЕМЫ ОСТАТОЧНЫХ КЛАССОВ В НАПРЯЖЕНИЕ

(57) Реферат:

Изобретение относится к области автоматики и вычислительной техники и может быть использовано при проектировании устройств преобразования цифрового кода числа в системе остаточных классов в напряжение. Техническим результатом является повышение точности преобразования. Способ заключается в формировании опорного гармонического колебания u₀(t)=Ucos(w·t), формирование из опорного гармонического колебания u₀₁(t) путем L сдвигов фазы на угол и гармонического колебания u₀₂(t) путем сдвига фазы на угол /2 и (N-L) сдвигов фазы на угол , где j=1, 2, … L; L – целая часть результата деления числа N на 2, k=(L+1), (L+2), … N, гармоническое колебание u₀₁(t) подвергают детектированию в балансном фазовом детекторе, а в качестве опорного сигнала фазового детектора используют гармоническое колебание u₀₂(t), амплитуду которого устанавливают в два раза меньше, чем амплитуду гармонического колебания u₀₁(t), причем выходное напряжение балансного фазового детектора прямо пропорционально величине числа А, представленного в виде цифрового кода в системе остаточных классов. 2 ил.

Изобретение относится к области автоматики и вычислительной техники и может быть использовано при проектировании устройств преобразования цифрового кода числа А в системе остаточных классов (СОК) в напряжение в блоках сопряжения разнотипных элементов вычислительных и информационно-измерительных систем.

Известен способ (аналог) преобразования кода СОК в напряжение [1, с.239-240], заключающийся в преобразовании кода числа в СОК в позиционную систему счисления (ПСС) и последующем формировании из полученного позиционного кода напряжения путем суммирования токов, прямо пропорциональных весам разрядов позиционного кода, на общем сопротивлении нагрузки [2, с.208-211].

Недостаток способа – низкое быстродействие, обусловленное необходимостью дополнительного преобразования кода СОК в ПСС.

Известен также способ (аналог), базирующийся на алгоритме преобразования позиционного кода числа А из его кода (₁, ₂, …, _N) в СОК в соответствии с китайской теоремой об остатках [1, с.31; 3, с.35-39, с.77-78]:

где [] – целая часть числа; m_i – совокупность взаимно простых целых положительных чисел; _i – вес ортогонального базиса, получаемый из решения сравнения (_iM_i)modm_i1; r_A – ранг числа А, представляющий собой целое неотрицательное число, показывающее, во сколько раз диапазон СОК – М был превзойден при переходе от представления числа в СОК к его позиционному представлению.

Данный способ преобразования кода СОК в напряжение заключается [4, с.23-24] в вычислении по модулям m_i произведений разрядов _i кода числа А в СОК на веса ортогональных базисов _i этих разрядов – _i=(_ii)modm_i, где m_i – основания СОК; i=1, 2, … N, суммировании на общем сопротивлении нагрузки токов, прямо пропорциональных значениям дроби _i/m_i, и вычитании из напряжения, полученного в результате прохождения суммы этих токов через сопротивление нагрузки, напряжения, прямо пропорционального рангу числа – r_A.

Недостаток аналога – низкое быстродействие, так как при преобразовании кода СОК в напряжение необходимо рассчитывать ранг числа – r_A. Известные алгоритмы получения ранга числа [3, с.78-82; 4, с.23-24] требуют дополнительных затрат оборудования и выполняется только за N шагов, где N – число оснований в СОК.

Наиболее близким по технической сущности (прототипом к предлагаемому изобретению) является способ [5], включающий вычисление по модулям m_i произведений разрядов _i кода числа А в СОК на веса ортогональных базисов _i этих разрядов – _i=(_ii)modm_i, где m_i – основания СОК; i=1, 2, … N, формирование опорного гармонического колебания u₀(t)=Ucos(·t), где U и – соответственно амплитуда и частота гармонического колебания; t – время, получение из опорного колебания u₀(t) двух гармонических колебаний u₁(t) и u₂(t) соответственно путем N сдвигов фазы на , где i=1, 2, … N, и сдвига фазы на /2 и определение интеграла произведения этих колебаний: , где Т_u – интервал интегрирования, причем значение u_u при U²T=M/, Т_u>(2…3)T и 0A

Недостаток прототипа заключается в том, что требуемая точность преобразования достигается только при значительном (в десятки раз) превышении диапазона разрядной сетки СОК – относительно возможного диапазона изменения преобразуемого числа А. В связи с этим в арифметические устройства, функционирующие в СОК, для расширения диапазона разрядной сетки необходимо вводить дополнительные основания m_i, что, в свою очередь, приводит к увеличению аппаратурных затрат вычислительных устройств.

Целью заявляемого способа является увеличение диапазона изменения преобразуемой величины А, в пределах которого достигается приемлемая точность преобразования.

Технический результат выражается в повышении точности преобразования кода СОК в напряжение.

Поставленная цель достигается тем, что в известном способе, включающем вычисление по модулям m_i произведений разрядов _i кода числа А в СОК на веса ортогональных базисов _i этих разрядов – _i=(_ii)modm_i, где m_i – основания СОК; i=1, 2, … N, формирование опорного гармонического колебания u₀(t)=Ucos(·t), где U и – соответственно амплитуда и частота гармонического колебания; t – время, согласно изобретению из опорного колебания u₀(t) формируют гармоническое колебание u₀₁(t) путем L сдвигов фазы на угол , и гармоническое колебание u₀₂(t) путем сдвига фазы на угол /2 и (N-L) сдвигов фазы на угол , где j=1, 2, … L; L – целая часть результата деления числа N на 2; k=(L+1), (L+2), … N, гармоническое колебание u₀₁(t) подвергают детектированию в балансном фазовом детекторе, а в качестве опорного сигнала фазового детектора используют гармоническое колебание u₀₂(t), амплитуду которого устанавливают в два раза меньше, чем амплитуду гармонического колебания u₀₁(t), причем выходное напряжение балансного фазового детектора при – М/4<А<М/4, где – диапазон разрядной сетки СОК, с погрешностью, не превышающей 10%, прямо пропорционально величине числа A.

Сущность изобретения основывается на использовании свойства периодичности гармонической функции и утверждении китайской теоремы об остатках.

Известно, что

где р=1, 2, 3, …

Пусть формируются два гармонических колебания u₁(t)=U₁cos(t) и u₂(t)=U₂sin(t) с амплитудой U и частотой .

Если начальную фазу гармонического колебания u₁(t) сдвинуть L раз на величину , где L – целая часть результата деления числа N на 2; j=1, 2, … L, а начальную фазу второго гармонического колебания u₂(t) сдвинуть (N-L) раз на величину , где k=(L+1), (L+2), … N, то после этих сдвигов данные гармонические колебания будут описываться соответствующими выражениями:

Так как

а в свою очередь

то на основании (3) и (5) получим

Аналогично, с учетом выражения (4) получаем формулу

второе слагаемое в которой преобразуется к виду

Соответственно, на основании (4) и (7) получаем

He трудно показать, что в соответствии с китайской теоремой об остатках разность фаз гармонических колебаний (6) и (8) будет прямо пропорциональна величине числа А, код в СОК которого равен (₁, ₂, …, _N):

Для получения напряжения, прямо пропорционального величине сдвига фаз (9), может быть применен балансный фазовый детектор [6, с.142, рис.7.29]. Пусть в таком фазовом детекторе на его сигнальный вход поступает гармоническое колебание (6):

сформированное из колебания u₀(t) путем L сдвигов фазы на угол , j=1, 2, … L, а в качестве опорного сигнала используется гармоническое колебание (8):

сформированное из колебания u₀(t) путем сдвига фазы на /2 и (N-L) сдвигов фазы на угол , k=(L+1), (L+2), … N.

С учетом (9), (10) и (11) выходное напряжение в балансном фазовом детекторе образуется как разность огибающих результирующих колебаний на диодах Д₁ и Д₂ амплитудных детекторов в составе данного фазового детектора [6, с.142-143, рис.7.29]:

где К_PhD – коэффициент передачи фазового детектора.

При U₂=U₁/2 получаем:

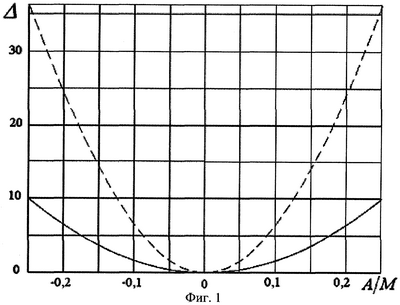

Зависимость выходного напряжения балансного фазового детектора (12) при таком соотношении амплитуд сигнального и опорного колебания оказывается близкой к линейной зависимости на интервале – М/4<А<М/4 с погрешностью, не превышающей 10%. В качестве иллюстрации этого на фиг.1 приведен в виде непрерывной линии график относительного отклонения выходного напряжения (12) от линейной зависимости – , выраженный в процентах, который построен по следующей формуле:

Здесь же штриховой линией представлен график относительного отклонения выходного напряжения прототипа [5] – от линейной зависимости, выраженный в процентах, который построен по следующей формуле:

Из приведенных графиков видно, что по сравнению с прототипом предлагаемый способ обеспечивает большую точность преобразования кода системы остаточных классов в напряжение в более широком диапазоне изменения преобразуемой величины А.

На фиг.2 приведена структурная схема устройства, реализующего предлагаемый способ преобразования кода СОК в напряжение, где 1.1-1.N – информационные входы устройства, 2 – генератор гармонического колебания, 3.1-3.N – управляемые фазовращатели, 4 – фазовращатель на угол , 5 – аттенюатор, 6 – балансный фазовый детектор, 7 – выход устройства.

Информационные входы 1.1-1.N соединены с вторыми входами соответствующих управляемых фазовращателей 3.1-3.N, при этом выход генератора гармонического колебания 2 соединен непосредственно с первым входом управляемого фазовращателя 3.1 и через фазовращатель на угол 4 и аттенюатор 5 – с первым входом управляемого фазовращателя 3.(L+1), причем выход управляемого фазовращателя 3.j соединен с первым входом управляемого фазовращателя 3.(j+1), где j=1, 2, … L-1, а выход управляемого фазовращателя 3.р соединен с первым входом управляемого фазовращателя 3.(р+1), где p=L+1,L+2,…N-1, при этом выход управляемого фазовращателя 3.L подключен к первому входу балансного фазового детектора 6, второй вход которого соединен с выходом управляемого фазовращателя 3.N, причем выход балансного фазового детектора 6 является выходом 7 устройства.

Рассмотрим работу устройства.

На N информационных входов 1.1-1.N устройства поступают коды _i соответствующих разрядов числа А в СОК, где i=1,2,…N. В соответствии с этими кодами в управляемых фазовращателях 3.1-3.L устанавливаются сдвиги фазы на угол , где _j=(_jj)modm_j; j=1, 2, … L; L – целая часть результата деления числа N на 2, а в управляемых фазовращателях 3.(L+1)-3.N устанавливаются сдвиги фазы на угол , где _p=(_pp)modm_p; p=(L+1), (L+2), … N.

После прохождения гармонического колебания u₀(t)=Ucos(·t) с выхода генератора 2 через управляемые фазовращатели 3.1-3.L на выходе управляемого фазовращателя 3.L устанавливается суммарный набег фаз

В фазовращателе 4 косинусоидальное колебание u₀(t) генератора 2 преобразуется в синусоидальное, а в аттенюаторе 5 его амплитуда становится в два раза меньше, чем на выходе генератора 2. После прохождения этого колебания через управляемые фазовращатели 3.(L+1)-3.N на выходе управляемого фазовращателя 3.N устанавливается суммарный набег фаз

Сформированное с таким сдвигом фазы гармоническое колебание с выхода управляемого фазовращателя 3.N поступает на второй вход балансного фазового детектора 6 в качестве опорного сигнала. При этом на первый вход фазового детектора 6 в качестве сигнального напряжения подается гармоническое колебание с выхода управляемого фазовращателя 3.L. В результате детектирования этого колебания в фазовом детекторе 6 на выходе 7 устройства образуется напряжение, прямо пропорциональное

которое на интервале – М/4<А<М/4 является близким к линейной зависимости: .

Пример. Пусть ; N=5; m₁=11; m₂=7; m₃=5, m₄=3; m₅=2; A=199.

Вычисляем исходные данные: ; L=2; ₁=Amodm₁=1; ₂=3; ₃=4; ₄=1; ₅=1 (A=(1, 3, 4, 1, 1)); ₁=1; ₂=1; ₃=3; ₄=2; ₅=1.

В соответствии с полученными в данном примере значениями разрядов ₁, ₂, ₃, ₄ и ₅ в управляемых фазовращателях 3.1-3.5 устанавливаются следующие сдвиги фазы: ; ; ; и .

После прохождения гармонического колебания с выхода генератора 2 через соответствующие фазовращатели на выходе управляемого фазовращателя 3.2 установится набег фазы, равный

а на выходе управляемого фазовращателя 3.5 установится набег фазы, равный

С учетом полученных значений Ф₁ и Ф₂ разность фаз будет равна следующей величине:

В результате детектирования косинусоидального гармонического колебания с фазовым набегом Ф₁ в балансном фазовом детекторе, в котором в качестве опорного сигнала применяется синусоидальное колебание с в два раза меньшей амплитудой и фазовым набегом Ф₂, в соответствии с выражением (12) и приведенными выше исходными данными, получаем выходное напряжение устройства:

Данный результат с точностью в 1,5% совпадает с величиной числа A=199.

Для сравнения, в прототипе [5] для этих же исходных данных получается следующий результат: u_PR(А)=189,424, что на 4,8% отличается от A=199.

Поскольку, как и в прототипе, в заявляемом способе процедура преобразования кода СОК в напряжение базируется на операциях сдвига фазы и определении суммарного набега фазы, то быстродействие преобразования в данном случае будет не хуже быстродействия прототипа.

Источники информации

1. Чернявский А.Ф. и др. Высокоскоростные методы и системы цифровой обработки информации. – Мн.: Белгосуниверситет, 1996. – 376 с.

2. Гитис Э.И., Пискулов Е.А. Аналого-цифровые преобразователи. – М.: Энергоиздат, 1981. – 360 с.

3. Акушский И.Я., Юдицкий Д.И. Машинная арифметика в остаточных классах. – М.: Сов. радио, 1968. – 440 с.

5. Патент РФ №2220501, МПК Н 03 М 7/18, БИ №36, 2003.

6. Радиоприемные устройства: Учеб. пособие для радиотехнич. спец. вузов / Ю.Т.Давыдов, Ю.С.Данилич, А.П.Жуковский и др.; Под ред. А.П.Жуковского. – М.: Высш. шк., 1989. – 342 с.

Формула изобретения

Способ преобразования кода системы остаточных классов (СОК) в напряжение, включающий вычисление по модулям m_i произведений разрядов _i кода числа А в СОК на веса ортогональных базисов _i этих разрядов – _i=(_ii)modm_i, где m_i – основания СОК; i=1, 2, … N, формирование опорного гармонического колебания u₀(t)=Ucos(·t), где U и – соответственно амплитуда и частота гармонического колебания; t – время, отличающийся тем, что из опорного колебания u₀(t) формируют гармоническое колебание u₀₁(t) путем L сдвигов фазы на угол

и гармоническое колебание u₀₂(t) путем сдвига фазы на угол /2 и (N-L) сдвигов фазы на угол

где j=1, 2, … L;

L – целая часть результата деления числа N на 2;

k=(L+1), (L+2), … N,

гармоническое колебание u₀₁(t) подвергают детектированию в балансном фазовом детекторе, а в качестве опорного сигнала фазового детектора используют гармоническое колебание u₀₂(t), амплитуду которого устанавливают в два раза меньше амплитуды гармонического колебания U₀₁(t), причем выходное напряжение балансного фазового детектора при – М/4<А<М/4, где – диапазон разрядной сетки СОК, с погрешностью, не превышающей 10%, прямо пропорционально величине числа А.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.07.2007

Извещение опубликовано: 20.12.2008 БИ: 35/2008
