Патент на изобретение №2289551
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) ВЯЖУЩЕЕ
(57) Реферат:
Изобретение относится к составам шлакощелочных вяжущих и может быть использовано в промышленности строительных материалов для изготовления растворов и бетонов различного назначения. Технический результат – повышение прочности при сжатии и снижение себестоимости шлакощелочных вяжущих. Вяжущее, включающее гранулированный доменный шлак, соду кальцинированную техническую и кремнеземистую добавку, содержит в качестве кремнеземистой добавки микрокремнезем конденсированный при следующем соотношении компонентов, мас.%: гранулированный доменный шлак – 92,3-95,2, микрокремнезем конденсированный – 1,3-4,6, сода кальцинированная техническая в пересчете на сухое вещество – 3,1-3,5. 3 табл.
Изобретение относится к шлакощелочным вяжущим и может быть использовано в промышленности строительных материалов для изготовления растворов и бетонов различного назначения. Известно вяжущее, содержащее гранулированный доменный шлак и щелочной компонент – соду кальцинированную (Щелочные и щелочнощелочноземельные гидравлические вяжущие и бетоны / Под ред. Глуховского В.Д. – Киев.: Вища школа. – 1979. – 281 с.). Недостатком такого вида вяжущего является низкая прочность при сжатии. Наиболее близким к изобретению является шлакощелочное вяжущее, содержащее в качестве кремнеземистой добавки пыль производства ферросилиция с удельной поверхностью 500-550 м2/кг. В качестве щелочного компонента вяжущее содержит смесь соды кальцинированной и едкого натра (А.С. 1615161 С 04 В 7/153. Королев В.А., Кузнецов А.Ф., Петрунько В.К., Власенко В.Г., Шестаков В.И. Шлакощелочное вяжущее. Опубл. 23.12.90, бюл. №47). Недостатком данного вяжущего является повышенный расход кремнеземистой добавки (15-25%) из-за ее низкой удельной поверхности. Кроме того, недостатком данного вяжущего является использование в составе щелочного компонента едкого натра, что повышает стоимость вяжущего. Изобретение направлено на повышение прочности вяжущего при сжатии. Результат достигается тем, что вяжущее, содержащее гранулированный доменный шлак, соду кальцинированную техническую и кремнеземистую добавку, согласно изобретения содержит в качестве кремнеземистой добавки – микрокремнезем конденсированный с удельной поверхностью 15000-25000 м2/кг, при следующем соотношении компонентов, мас.%:
В качестве алюмосиликатной составляющей шлакощелочного вяжущего могут применяться гранулированные доменные шлаки, соответствующие ГОСТ 3476-74 “Шлаки доменные и электротермофосфорные гранулированные для производства цементов”. Для изготовления образцов использовали доменный гранулированный шлак Орско-Халиловского металлургического комбината. Химический состав шлака представлен в табл. 1.
Для затворения шлакощелочных вяжущих использовали раствор соды кальцинированной технической, соответствующей ГОСТ 5100-85, производства Стерлитамакского АО “Сода” плотностью 1150 кг/м. Микрокремнезем конденсированный (ТУ 5743-048-02495332-96) с удельной поверхностью 15000-25000 м/кг – производства Челябинского электрометаллургического комбината. Образцы для испытания готовили следующим образом. Предварительно высушенный до влажности не более 1% доменный гранулированный шлак подвергали помолу до удельной поверхности 280-320м2/кг. Размолотый шлак тщательно смешивали с добавкой микрокремнезема и затворяли водным раствором соды кальцинированной. При этом соотношение компонентов принимают следующим, мас.%:
Образцы изготавливали из теста нормальной густоты в соответствии с требованиями ГОСТ 310.3-76
Из приведенных данных следует, что введение микрокремнезема, конденсированного в количестве до 4,6%, приводит к увеличению прочности шлакощелочного вяжущего до 110,0 МПа. При введении добавки в количестве, превышающем 4,6%, прочность вяжущего падает. Таким образом, добавка микрокремнезема способствует повышению прочности шлакощелочного вяжущего. Кроме того, отсутствие в составе щелочного компонента дорогостоящего едкого натра позволит снизить стоимость полученного вяжущего.
Формула изобретения
Вяжущее, включающее гранулированный доменный шлак, соду кальцинированную техническую и кремнеземистую добавку, отличающееся тем, что содержит в качестве кремнеземистой добавки микрокремнезем конденсированный при следующем соотношении компонентов, мас.%:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

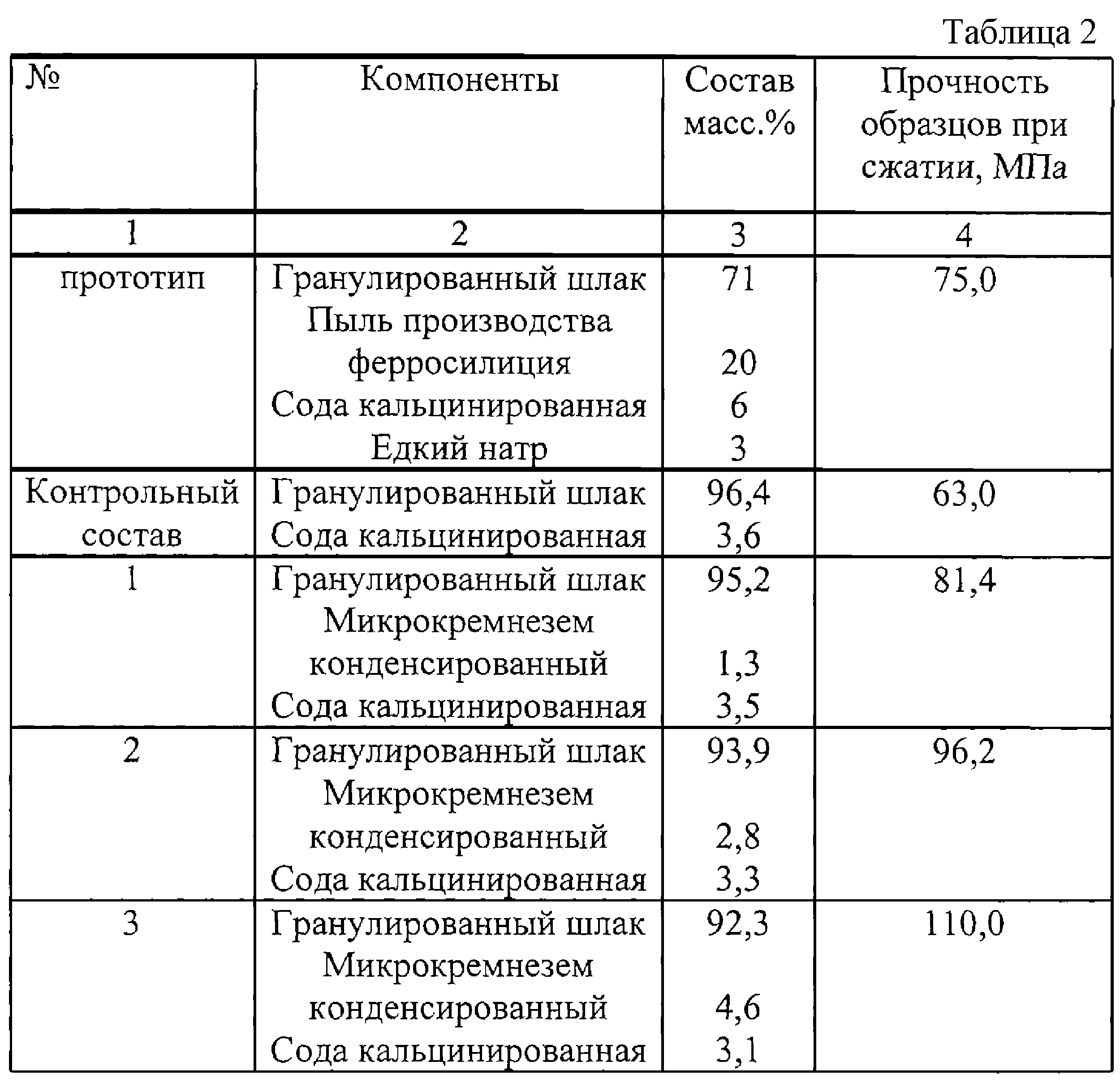

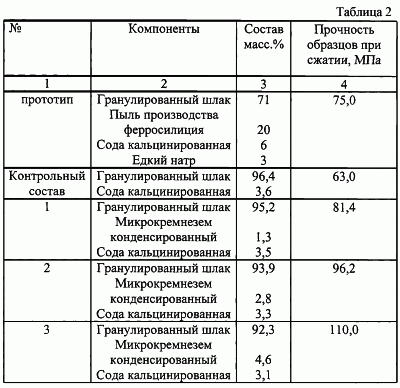

. Прочность образцов шлакощелочного вяжущего определяется после тепловлажностной обработки по режиму 3+6+3 ч при температуре изотермического прогрева 95±5°С. Результаты испытаний предложенных вяжущих представлены в табл.2.
