Патент на изобретение №2289464

(54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ СПОРТСМЕНОВ

(57) Реферат:

Устройство предназначено для тренировки спортсменов, в частности, в восточных и спортивных единоборствах и позволяет расширить диапазон выполняемых упражнений. Средство для размещения конечностей спортсменов содержит стойки, связанные между собой посредством поперечин, коллекторов и стержней для образования всевозможных траекторий выполняемых движений, расположенных под различными углами к стойкам и выполненных различной длины и из различного материала. Приводное средство для создания принудительных колебательных воздействий содержит шарнирно связанные между собой кинематические пары, одна из которых связана с валом привода. Стойки подвешены на опорах посредством шарниров и несут ось для шарнирного соединения с другой из кинематической пары для обеспечения возможности качательных движений относительно шарниров опор. Одна из кинематической пары выполнена в виде кривошипа, а другая – в виде шатуна, при этом кривошип выполнен регулируемым по длине для изменения амплитуды колебания. В качестве привода используется мотор-редуктор. 2 з.п. ф-лы, 4 ил.

Изобретение относится к устройствам для тренировки спортсменов, в частности, в восточных и спортивных единоборствах и пр.

Известно устройство для тренировки спортсменов, содержащее установленное на опорах средство для размещения конечностей спортсменов и приводное средство для создания принудительных колебательных воздействий (см. авторское свидетельство СССР №990243, кл. А 63 В 23/00, 28.01.1983 – аналог и прототип).

Недостатком известного устройства является низкая эффективность тренировки из-за отсутствия инерционных нагрузок.

Техническим результатом изобретения является повышение эффективности тренировки за счет создания инерционных нагрузок.

Указанный технический результат достигается тем, что в известном устройстве для тренировки спортсменов, содержащем установленное на опорах средство для размещения конечностей спортсменов и приводное средство для создания принудительных колебательных воздействий, согласно изобретению, средство для размещения конечностей спортсменов содержит стойки, связанные между собой посредством поперечин, коллекторов и стержней для образования всевозможных траекторий выполняемых движений, расположенных под различными углами к стойкам и выполненных различной длины и из различного материала, а приводное средство для создания принудительных колебательных воздействий содержит шарнирно связанные между собой кинематические пары, одна из которых связана с валом привода, при этом стойки подвешены на опорах посредством шарниров и несут ось для шарнирного соединения с другой из кинематической пары для обеспечения возможности качательных движений относительно шарниров опор.

Одна из кинематической пары может быть выполнена в виде кривошипа, а другая – в виде шатуна, при этом кривошип выполнен регулируемым по длине для изменения амплитуды колебания.

В качестве привода может использоваться мотор-редуктор.

Сущность изобретения поясняется чертежами, где на:

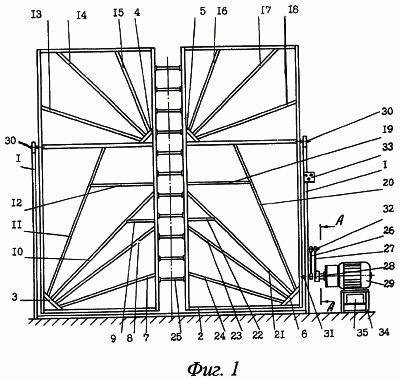

фиг.1 – изображено устройство для тренировки спортсменов в сборе, фиг.2 – сечение А-А, фиг.2 и 3 – в движении, фиг.4 – то же, другое положение.

Устройство для тренировки спортсменов содержит установленное на опорах 1 средство для размещения конечностей спортсменов, включающее стойки 2, связанные между собой посредством коллекторов 3, 4, 5, 6 со стержнями 7-24 и поперечинами 25, и приводное средство для создания принудительных колебательных воздействий.

Стержни 7-24 расположены под различными углами к стойкам 2 и выполнены различной длины и из различного материала для образования всевозможных траекторий выполняемых движений (в том числе речь идет о возможных коэффициентах трения при скольжении).

Приводное средство для создания принудительных колебательных воздействий содержит шарнирно связанные между собой кинематические пары 26, 27, одна 27 из которых связана с валом 28 привода 29, при этом стойки 2 подвешены на опорах 1 посредством шарниров 30 и несут ось 31 для шарнирного соединения с другой 26 из кинематической пары для обеспечения возможности колебательных движений относительно шарниров 30 опор 1.

Одна 27 из кинематической пары выполнена в виде кривошипа, а другая 26 – в виде шатуна, при этом кривошип выполнен регулируемым по длине для изменения амплитуды колебаний.

В качестве привода 29 используют мотор-редуктор. Позицией 32 обозначен шарнир кинематической пары, 33 – пульт управления, 34 – основание, 35 – блок управления приводом.

Стержни 7-24 могут быть выполнены из жесткого материала, неупругого материала, с различным коэффициентом трения, на стержнях могут быть нанесены шкалы делений.

Тренируются на устройстве следующим образом.

Спортсмен, в зависимости от выполняемых упражнений, располагает свои конечности на соответствующих стержнях 7-24, с помощью пульта управления 33 включают привод 29, вал 28 которого начинает вращаться.

Расположенный на валу 28 кривошип 27, вращаясь вместе с валом 28 через шарнир 32 передает усилие на шатун 26. Шатун 26 в зависимости от постоянно меняющегося углового положения (₁) вращающегося кривошипа 27 совершает возвратно-поступательные движения и передает возникающее знакопеременное усилие на шарнирную ось 31, жестко связанную со стойкой 2, шарнирно вывешенную над полом в опорах 1. Таким образом, стойки 2, вращаясь в опорах 1 на шарнирах 30, совершают касательные движения, при этом амплитуда их отклонения от вертикального положения при прочих равных условиях определяется длиной кривошипа 27. С помощью органов управления пульта 33 через блок управления 35 спортсмен может плавно устанавливать требуемую частоту вращения вала 28, задавая тем самым период колебаний стоек 2, после чего приступает к выполнению упражнений на качающихся стойках 2. Можно упражнения выполнять и на установленных под определенным углом стойках 2.

Пример 1.

Для тренировки поперечного шпагата спортсмен становится лицом к устройству, берется левой рукой за стержень 14, правой рукой – за стержень 17, левую ногу ставит на стержень 7, а правую ногу – на стержень 24. После этого нажатием на кнопку 33 тренер включает привод 29, обеспечивающий покачивание устройства в опорах 30. Прижимая туловище к устройству, спортсмен начинает скользить по стержням 7 и 24, как по направляющим, одновременно совершая колебания с устройством вперед и назад относительно вертикальной плоскости действия силы гравитации. Руки при этом скользят вниз по стержням 14 и 17. Проделав несколько колебаний на этих стержнях, спортсмен проделывает вышеописанные движения последовательно на стержнях 8 и 23, 10 и 21, 11 и 20. После этого спортсмен, при остановленном устройстве, становится спиной к нему и повторяет в той же последовательности вышеописанные движения при работающем приводе. Таким образом, устройство позволяет ускорить освоение упражнения “поперечный шпагат” и развитие пояса нижних конечностей.

Пример 2.

Для тренировки упражнения “мостик” спортсмен располагается спиной к устройству, поставив правую ногу на стержень 9, левую ногу на стержень 22, берется правой рукой за стержень 15, левой рукой – за стержень 16 и, нажав кнопку 33 пульта управления, включает привод 29, обеспечивающий покачивание устройства в шарнирах 30.

Затем спортсмен начинает прогибаться в сторону от устройства. Руки при этом скользят по стержням 15 и 16, как по направляющим, до коллекторов 4 и 5. Покачивание рамы циклично увеличивает и уменьшает воздействие сил гравитации, действующих на тело спортсмена. Тренер останавливает привод, спортсмен берется руками за верхнюю часть стержней 15 и 16, переставляет правую ногу на стержень 12, левую ногу – на стержень 19, после чего тренер включает привод. Спортсмен начинает прогибаться в сторону от устройства, при этом руки скользят по стержням 15 и 16, как по направляющим. Если в этом положении спортсмен руками при скольжении достает до коллекторов 4 и 5, упражнение “мостик” считается отработанным.

Устройство позволяет выполнять упражнения, способствующие выработке силовых качеств сгибателей и разгибателей конечностей и гибкости.

Таким образом, изобретение повышает эффективность тренировки.

Промышленная применимость.

Изобретение может быть использовано для изготовления тренажеров.

Формула изобретения

1. Устройство для тренировки спортсменов, содержащее установленное на опорах средство для размещения конечностей спортсменов и приводное средство для создания принудительных колебательных воздействий, отличающееся тем, что средство для размещения конечностей спортсменов содержит стойки, связанные между собой посредством поперечин, коллекторов и стержней для образования всевозможных траекторий выполняемых движений, расположенных под различными углами к стойкам и выполненных различной длины и из различного материала, а приводное средство для создания принудительных колебательных воздействий содержит шарнирно связанные между собой кинематические пары, одна из которых связана с валом привода, при этом стойки подвешены на опорах посредством шарниров и несут ось для шарнирного соединения с другой из кинематической пары для обеспечения возможности качательных движений относительно шарниров опор.

2. Устройство по п.1, отличающееся тем, что одна из кинематических пар выполнена в виде кривошипа, а другая – в виде шатуна, при этом кривошип выполнен регулируемым по длине для изменения амплитуды колебания.

3. Устройство по п.1, отличающееся тем, что в качестве привода используют мотор-редуктор.
