Патент на изобретение №2288814
|
||||||||||||||||||||||||||
(54) ПРОШИВКА ОВАЛЬНАЯ ОСТРОЗАТОЧЕННАЯ ДЛЯ ОБРАБОТКИ ГЛУХИХ ГЛУБОКИХ ОТВЕРСТИЙ МЕТОДОМ ПЛАСТИЧЕСКИХ ДЕФОРМАЦИЙ
(57) Реферат:
Изобретение относится к области машиностроения, обработке деталей из различных сплавов. Прошивка имеет переднюю и заднюю направляющие, предназначенные для центрирования по подготовленному отверстию и в патроне, и выполнена цельной с рабочими поверхностями по гиперболе и высотой зуба, равной реальному расчетному коэффициенту сжатия в контактной зоне нагружения. Прошивка предназначена для установки в патроне пресса. Технический результат: повышение эксплуатационной надежности, размерной точности прошивания и качества обработанной поверхности. 1 з.п. ф-лы, 1 ил.
Изобретение относится к области машиностроения, в частности к производству изделий методом прошивания глубоких глухих отверстий малого диаметра из различных сплавов – методом пластических деформаций. Известны способы получения подобных отверстий: сверлением, зенкерованием, долблением, растачиванием, полированием на соответствующих станках методом резания металлов со снятием слоя металла, с образованием стружки. Недостатком данного способа обработки является большое количество взаимосвязанных проходов, движений подачи, возвратно-поступательных движений, вращательных моментов. Время на обработку в 3-6 раз увеличивается до количества нескольких проходов и холостых ходов станка. Конструкции инструментов имеют недостаток: патроны имеют вращательные движения вместе с зажатым инструментом. Прототип может имеет большое количество взаимосвязанных деталей. А.с. 680816 от 25.08.79, бюл. №31 (отв. Задача изобретения – повышение эксплуатационной надежности и размерной точности прошивания, качества обработанной поверхности. Это достигается тем, что прошивка имеет направляющую и хвостовую часть, выполненную за одну установку с минимальными погрешностями с высокой степенью точности и минимальным биением. Два овальных зуба имеют острозаточенную рабочую кривую переднюю и заднюю поверхность по гиперболе
где Кс – реальный коэффициент сжатия, С – реальный коэффициент изменяющихся условий деформации, х – координата гиперболы.

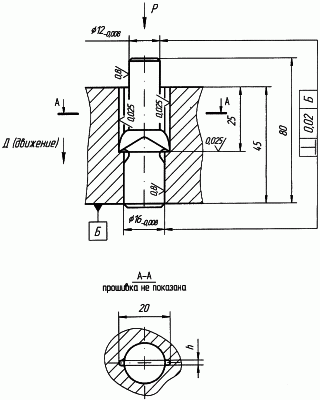

у=Кс; h=Kc. Высота прошивки зуба h=Kc. Кс – реальный расчетный коэффициент сжатия в контактной зоне нагружения, для конкретной пары обрабатываемого и инструментального материалов, выраженный через физико-механические и теплофизические их свойства. На чертеже изображена прошивка овальная острозаточенная для обработки глубоких глухих отверстий методом пластических деформаций. Нагружая прошивку усилием Р, движением подачи Д вниз, на одном станке, например прессе, в контактной зоне нагружения происходит пластическая деформация сжатия материала и формируется высококачественное точное отверстие за одну установку, в одну операцию. Применение нового оригинального способа получения глубоких глухих отверстий методом пластическизх деформаций позволяет получить отверстия 6, 7 квалитетов с обработкой поверхности Ra 0,08…0,02 мкм, Rz=0,1 мкм, ГОСТ 2789-73, срок службы изделий увеличивается в 2-3 раза. Литература 1. Силин С.С. Метод подобия при резании металлов. М., Машиностроение. 1984. – С.6-26. 2. Шерватов В.Г. Гиперболическая функция. Гос. физ-матем. литература, Москва. 1958. – С.16. 3. Выгодский М.Я. Справочник. М., Наука, 1978. – С.211. 4. Суслов А.Г. Браун Э.Д. и др. Качество поверхности. Справочник, т.1, М., Машиностроение, 1993. – С.25. 5. Балакшин Б.С. Основы технологии машиностроения. М., Машиностроение, 1969. – С.108. 6. Аркуша А.И. Техническая механика. М., Высшая школа. 2003, – С.234. 7. Ицкович Г.М. Сопротивление материалов. М., 2000. – С.225.
9. Кован В.М. Основы технологии машиностроения. М., 1959. т.1; т.2, – С.15-25. 10. Мосина З.Ф., канд. техн. наук Перспективные профильные острозаточенные прошивки. “Библиотека станочника” г.Каменск-Уральский, Рябова, 8, ФГУП “ПО “Октябрь”, 2003, с.31, 49. 11. А.с. №680816 Бюл. №31 от 25.08.79 (отв.
Формула изобретения
1. Прошивка овальная острозаточенная для обработки глубоких глухих отверстий, имеющая переднюю и заднюю направляющие, предназначенные для центрирования по подготовленному отверстию и в патроне, и выполненная цельной с рабочими поверхностями по гиперболе и высотой зуба, равной реальному расчетному коэффициенту сжатия в контактной зоне нагружения. 2. Прошивка по п.1, предназначенная для установки в патроне пресса.
РИСУНКИ
|
||||||||||||||||||||||||||
0,8…2 мм, глубина 40 мм).
