Патент на изобретение №2288773
|
||||||||||||||||||||||||||
(54) ГИДРОДИНАМИЧЕСКИЙ ПЫЛЕУЛОВИТЕЛЬ
(57) Реферат:
Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Гидродинамический пылеуловитель содержит корпус с входным и выходным патрубками, резервуар с жидкостью и с регулятором уровня жидкости, фазосмеситель, состоящий из наклонных лопаток с перегородками и двух слоев парных вогнутых пластин, симметричных относительно оси аппарата, и одной центральной пластины, а также устройство для удаления шлама. В верхних слоях жидкости размещен вибратор, закрепленный к корпусу посредством упругой перфорированной мембраны, причем отношение ширины “а” наклонных лопаток к ширине “b” первой пары вогнутых пластин находится в оптимальном интервале величин: а/b=4,0…4,5; а отношение ширины “b” первой пары вогнутых пластин к ширине “с” второй пары вогнутых пластин находится в оптимальном интервале величин: b/с=1,25…1,5. Вибратор выполнен по форме сечения, вписанного в размеры резервуара с жидкостью. Технический результат – повышение эффективности и надежности процесса пылеулавливания. 1 з.п. ф-лы, 1 ил.
Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Наиболее близким техническим решением к заявляемому объекту является газопромыватель, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М.: Энергоатомиздат, – 1983 г., стр.111, рис.4.34 (прототип), содержащий корпус с входным и выходным патрубками, резервуар с жидкостью и с регулятором уровня жидкости, импеллер, состоящий из наклонных лопаток с перегородками и вогнутых пластин, устройство для удаления шлама. Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания. Технический результат – повышение эффективности и надежности процесса пылеулавливания. Это достигается тем, что в гидродинамическом пылеуловителе, содержащем корпус с входным и выходным патрубками, резервуар с жидкостью и с регулятором уровня жидкости, фазосмеситель, состоящий из наклонных лопаток с перегородками и двух слоев парных вогнутых пластин, симметричных относительно оси аппарата, и одной центральной пластины, а также устройство для удаления шлама, в верхних слоях жидкости размещен вибратор, закрепленный к корпусу посредством упругой перфорированной мембраны, причем отношение ширины “а” наклонных лопаток к ширине “b” первой пары вогнутых пластин находится в оптимальном интервале величин: a/b=4,0…4,5; а отношение ширины “b” первой пары вогнутых пластин к ширине “с” второй пары вогнутых пластин находится в оптимальном интервале величин: b/с=1,25…1,5, причем вибратор выполнен по форме сечения, вписанного в размеры резервуара с жидкостью. На чертеже изображен общий вид гидродинамического пылеудовителя. Гидродинамический пылеуловитель содержит корпус 1 с входными 10 и 11 и выходным 12 патрубками, резервуар 2 с жидкостью и с регулятором уровня 8 жидкости, фазосмеситель 4, состоящий из наклонных лопаток 3 с перегородками и двух слоев парных вогнутых пластин 7, симметричных относительно оси аппарата, и одной центральной пластины 6, а также каплеуловитель 5 и устройство для удаления шлама 9. В верхних слоях жидкости размещен вибратор 13, закрепленный к корпусу посредством упругой перфорированной мембраны 14, причем отношение ширины “а” наклонных лопаток 3 к ширине “b” первой пары вогнутых пластин 7, находится в оптимальном интервале величин: а/b=4,0…4,5; а отношение ширины “b” первой пары вогнутых пластин 7 к ширине “с” второй пары вогнутых пластин 7 находится в оптимальном интервале величин: b/с=1,25…1,5. Вибратор 13 выполнен по форме сечения, вписанного в размеры резервуара 2 с жидкостью. Гидродинамический пылеуловитель работает следующим образом. Запыленный газовый поток поступает в корпус 1 через патрубки 10 и 11 и увлекает жидкость в канал (импеллер) между наклонными лопатками 3. Часть капель из образующейся газожидкостной смеси прижимается воздухом к вогнутой части пластин 7 и отбрасывается затем на перегородки, остальная часть увлекается воздухом через зазоры между этими пластинами в верхнюю часть корпуса, где окончательно отклоняется пластиной 6. Очищенные газы, пройдя каплеуловитель 5, выбрасываются в атмосферу, а вода вместе с уловленной пылью стекает в шламоприемник 9. Необходимый уровень жидкости в аппарате поддерживается регулятором 8. В верхних слоях жидкости размещен вибратор 13, закрепленный к корпусу 1 посредством упругой перфорированной мембраны 14, который увеличивает поверхность взаимодействия газожидкостной взвеси с пылью созданием виброкипящего слоя в верхних слоях жидкости, что приводит к более интенсивному перемешиванием потоков газа и жидкости. Предлагаемый аппарат может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливании, охлаждения газов и их абсорбции. Эффективность предлагаемой конструкции аппарата увеличивается за счет большей поверхности газожидкостной взвеси, путем применения вибропсевдоожиженного слоя в жидкости и составляет в вышеуказанных процессах и при улавливании пылевых частиц размером больше 5 мкм порядка 92%…95%.
Формула изобретения
1. Гидродинамический пылеуловитель, содержащий корпус с входным и выходным патрубками, резервуар с жидкостью и с регулятором уровня жидкости, фазосмеситель, состоящий из наклонных лопаток с перегородками и двух слоев парных вогнутых пластин, симметричных относительно оси аппарата, и одной центральной пластины, а также устройство для удаления шлама, отличающийся тем, что, в верхних слоях жидкости размещен вибратор, закрепленный к корпусу посредством упругой перфорированной мембраны, причем отношение ширины “а” наклонных лопаток к ширине “b” первой пары вогнутых пластин находится в оптимальном интервале величин: а/b=4,0-4,5; а отношение ширины “b” первой пары вогнутых пластин к ширине “с” второй пары вогнутых пластин находится в оптимальном интервале величин: b/с=1,25-1,5. 2. Гидродинамический пылеуловитель по п.1, отличающийся тем, что вибратор выполнен по форме сечения, вписанного в размеры резервуара с жидкостью.

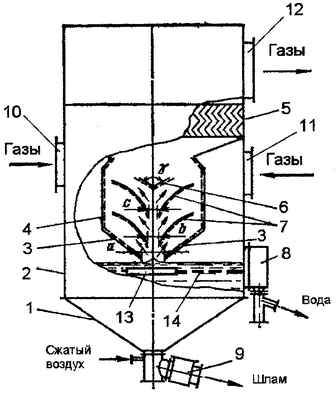

РИСУНКИ
|
||||||||||||||||||||||||||
