Патент на изобретение №2288650
|
||||||||||||||||||||||||||
(54) ХИРУРГИЧЕСКИЙ РЕТРАКТОР
(57) Реферат:
Изобретение относится к медицинской технике и может быть использовано при хирургических операциях на органах брюшной полости и малого таза. Хирургический ретрактор содержит рабочую поверхность, образованную пластинами, при этом пластины выполнены подвижными и неподвижными и имеют рабочую поверхность в виде двух полуокружностей. Поверхность полуокружности имеет кривизну в продольном направлении 12°-13° и с внутренней стороны загнута в виде захватов. Рабочая поверхность через неподвижные пластины связана с тяговыми стойками, каждая из неподвижных пластин снабжена ручкой. Подвижные пластины имеют возможность фиксации относительно неподвижных пластин. В результате ретрактор позволяет увеличить зону доступа хирурга к операционному объекту путем расширения операционного поля в нужном направлении. Ретрактор может быть применен ко всем видам операций на органах брюшной полости и малого таза, со снижением травматизации мягких тканей за счет равномерного распределения давления. 1 з.п. ф-лы, 2 ил.
Изобретение относится к медицинской технике, а именно к ретракторам, и может быть использовано при хирургических операциях на органах брюшной полости и малого таза. Наиболее близким по технической сущности является хирургический ретрактор, содержащий ручку и соединенную с ручкой рабочую часть в виде установленных с возможностью взаимного перемещения и фиксации двух пластин с поверхностями, образующими концевую выемку, причем его рабочая часть выполнена в виде полусферы с кривизной только в одной продольной плоскости, а концевая выемка образована сторонами пластин, на которых выполнены вырезы (см RU патент 2066126, МПК6 А 61 В 17/02, 1996). Недостатками известного ретрактора являются: необходимость использования по две тяговые стойки на каждую сторону для обеспечения большой полости, ненадежная фиксация его в брюшной полости в связи со сферической формой пластин, возможность повреждения мягких тканей при расширении полости, невозможность применения ко всем видам операций на брюшной полости, а использование его только при операциях в гепато-биллиарной зоне. Задачей изобретения является увеличение зоны доступа хирурга к операционному объекту путем расширения операционного поля в нужном направлении – проксимально или дистально, а также снижение травматизации мягких тканей за счет равномерного распределения давления. Техническая задача решается хирургическим ретрактором, содержащим рабочую поверхность, образованную пластинами, при этом пластины выполнены подвижными и неподвижными и имеют рабочую поверхность в виде двух полуокружностей с кривизной в продольном направлении 12-13°, при этом рабочая поверхность через неподвижные пластины связана с тяговыми стойками и с внутренней стороны загнута в виде захватов, каждая из неподвижных пластин снабжена ручкой, а подвижные пластины имеют возможность фиксации относительно неподвижных пластин. При преимущественном выполнении хирургического ретрактора захваты имеют поперечные радиусы кривизны 24-25 мм. Решение технической задачи позволяет увеличить зону доступа хирурга к операционному объекту путем расширения операционного поля в нужном направлении и тем самым применить устройство ко всем видам операций на органах брюшной полости и малого таза, а также снизить травматизацию мягких тканей за счет равномерного распределения давления. Хирургический ретрактор (см. фиг.1) содержит рабочую поверхность, образованную подвижными 1 и 1′, и неподвижными 2 и 2′ пластинами, имеющими рабочую поверхность в виде двух полуокружностей с кривизной в продольном направлении 12-13° (см. позиция 3). Для предотвращения самопроизвольного перемещения подвижные пластины ретрактора фиксируются и удерживаются направляющими неподвижных пластин, т.е. подвижные пластины имеют возможность фиксации относительно неподвижных пластин. Каждая из неподвижных пластин 2 и 2′ снабжена ручкой 4 и 4′. Рабочая поверхность через неподвижные пластины 2 и 2′ связана с тяговыми стойками 7 и 7′ через отверстия 6 и 6′ в ручках 4 и 4′ и с внутренней стороны загнута в виде захватов, которые имеют поперечные радиусы кривизны 24-25 мм (см. фиг.2 – вид по А-А, позиция 5). Хирургический ретрактор работает следующим образом: Хирургический ретрактор с помощью ручек 4 и 4′ помещают на края брюшной стенки, при этом с внутренней стороны рабочая поверхность ретрактора загнута в виде захватов 5. Через отверстия 6 и 6′ в ручках 4 и 4′ неподвижных пластин 2 и 2′ рабочую поверхность крепят к тяговым стойкам 7 и 7′. Подвижные пластины рабочей поверхности 1 и 1′ при необходимости сужения операционной зоны перемещают относительно неподвижных пластин 2 и 2′ и фиксируют. Подвижные пластины рабочей поверхности 1 и 1′ при необходимости расширения рассечения брюшной полости перемещают относительно неподвижных пластин 2 и 2′ в обратном направлении до отказа и фиксируют.Таким образом, расширяют зону действия без дополнительных вспомогательных средств и инструментов. Ретрактор можно использовать, например, при проведении операций на органах малого таза, когда у оперируемого подняты ноги, за счет выдвижения подвижной части ретрактора в нужном направлении (проксимально или дистально). После завершения операции тягу ослабляют, подвижная часть вдвигается в неподвижную часть ретрактора, общая длина ретрактора сокращается и легко вынимается из брюшной полости. Заявляемый ретрактор позволяет увеличить зону доступа хирурга к операционному объекту путем расширения операционного поля в нужном направлении и тем самым применить устройство ко всем видам операций на органах брюшной полости и малого таза, а также снизить травматизацию мягких тканей за счет равномерного распределения давления, ретрактор удобен и прост в применении.
Формула изобретения
1. Хирургический ретрактор, содержащий рабочую поверхность, образованную пластинами, отличающийся тем, что пластины выполнены подвижными и неподвижными и имеют рабочую поверхность в виде двух полуокружностей с кривизной в продольном направлении 12-13°, при этом рабочая поверхность через неподвижные пластины связана с тяговыми стойками и с внутренней стороны загнута в виде захватов, каждая из неподвижных пластин снабжена ручкой, а подвижные пластины имеют возможность фиксации относительно неподвижных пластин. 2. Ретрактор по п.1, отличающийся тем, что захваты имеют поперечные радиусы кривизны 24-25 мм.

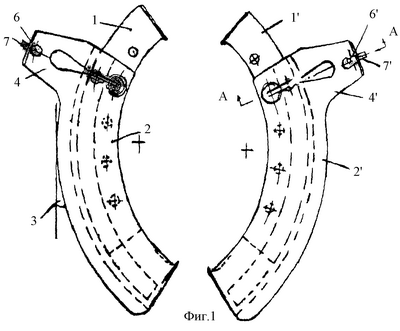

РИСУНКИ
|
||||||||||||||||||||||||||
