Патент на изобретение №2288574
|
||||||||||||||||||||||||||
(54) ВОДОВЫПУСК ПОЛИВНОГО ТРУБОПРОВОДА
(57) Реферат:
Изобретение относится к технике полива сельскохозяйственных культур капельным способом с помощью гибких увлажнителей. Сливные отверстия в поливном трубопроводе выполнены с шагом, равным шагу посадки сельскохозяйственных культур. Каждое сливное отверстие выполнено в виде канала прямоугольного сечения, ориентировано в стенке под углом к направлению подачи оросительной воды. Ось симметрии канала совмещена с частью витка винтовой линии, расположенной между внешней и внутренней стенками поливного трубопровода. Угол наклона оси симметрии канала в стенке трубопровода к направлению подачи оросительной воды выполнен в пределах 30…60°. Водовыпуск обеспечивает бесперебойную работу поливного трубопровода при орошении сельскохозяйственных культур, повышает его эксплуатационную надежность. 1 з.п. ф-лы, 3 ил.
Изобретение относится к технике полива сельскохозяйственных культур капельным способом с помощью гибких увлажнителей. К недостаткам описанного водовыпуска относятся высокая себестоимость гибкого трубопровода, большие затраты на обслуживание и низкая эксплуатационная надежность. К недостаткам описанного водовыпуска относятся сложность конструкции, низкая эксплуатационная надежность, высокая степень неравномерности подачи поливной воды. Наиболее близким аналогом к заявленному объекту относится водовыпуск поливного трубопровода, включающий корпус со сливным отверстием и крепежный элемент, соединяющий корпус с трубопроводом, в котором, с целью повышения эксплуатационной надежности, корпус образован двумя боковинами, соединенные свором, состоящим из передней горизонтальной части и плавно сопряженной с ней задней криволинейной части, направленной выпуклостью наружу, при этом выпускное отверстие корпуса размещено в нем напротив задней криволинейной части свода, крепежные элементы выполнены в виде пластины, размещенной с внутренней стороны трубопровода и соединенной с последним ее корпусом посредством винтов, выполненных впотай, при этом пластина снабжена выступом с косым срезом, расположенным за впускным отверстием (SU, авторское свидетельство №1501981. А 1. М. кл.4 К недостаткам описанного водовыпуска поливного трубопровода, принятого нами в качестве наиближайшего аналога, относятся высокая себестоимость, большие затраты ручного труда на раскладку поливного трубопровода и неудовлетворительная эксплуатационная надежность. Сущность заявленного изобретения. Задача, на решение которой направлено заявленное изобретение, – снижение себестоимости поливного трубопровода. Технический результат – повышение эксплуатационной надежности капельного орошения. Указанный технический результат достигается тем, что в известном водовыпуске поливного трубопровода, включающем сливные отверстия в его стенке, согласно изобретению каждое сливное отверстие выполнено в виде канала прямоугольного сечения с осью симметрии, совмещенной с частью витка винтовой линии, выполненной между внешней и внутренней поверхностями поливного трубопровода, ориентированно в стенке под углом к направлению подачи оросительной воды; угол наклона оси симметрии канала в стенке трубопровода к направлению подачи оросительной воды выполнен в пределах 30…60°. За счет наклона канала в стенке поливного трубопровода под углом к направлению подачи оросительной воды достигается повышение эксплуатационной надежности капельного орошения и снижение себестоимости погонного метра трубопровода. Изобретение поясняется чертежами. На фиг.1 изображен водовыпуск с поливным трубопроводом, вид сбоку. На фиг.2 – сечение А-А на фиг.1, вид сливного отверстия на внутренней поверхности поливного трубопровода и прямоугольное сечение канала в стенке поливного трубопровода. На фиг.3 – сечение Б-Б на фиг.1, сечение канала сливного отверстия по его оси симметрии, совмещенной с частью витка винтовой линии, выполненной между внешней и внутренней поверхностями стенки поливного трубопровода. Сведения, подтверждающие возможность реализации заявленного изобретения, заключается в следующем. Водовыпуск поливного трубопровода включает сливное отверстие 1 в его стенке 2 (см. фиг.1). Сливные отверстия 1 в поливном трубопроводе 3 выполнены с шагом, равным шагу посадки с.-х. культур на орошаемом поле. Каждое сливное отверстие 1 в виде канала 4 (см. фиг.2) прямоугольного сечения ориентированно в стенке 2 под углом Водовыпуск поливного трубопровода 3 функционирует следующим образом. При подаче оросительной воды в полости трубопровода 3 под рабочим давлением часть воды поступает в сливное отверстие 1 на внутренней поверхности 7 стенки 2. Далее по каналу 4 в направлении, обратном подаче оросительной воды, она выводится в отверстие 1 на внешней поверхности 6 стенки 2 и в виде капель подается на поверхность орошаемого участка, занятого, например, рассадой с.-х. культур. За счет выполнения канала 4 под углом
Формула изобретения
1. Водовыпуск поливного трубопровода, включающий сливные отверстия в его стенке, отличающийся тем, что каждое сливное отверстие выполнено в виде канала прямоугольного сечения с осью симметрии, совмещенной с частью витка винтовой линии, расположенной между внешней и внутренней поверхностями стенки, ориентированно под углом к направлению подачи оросительной воды. 2. Водовыпуск по п.1, отличающийся тем, что угол наклона оси симметрии канала в стенке трубопровода к направлению подачи оросительной воды выполнен в пределах 30…60°.

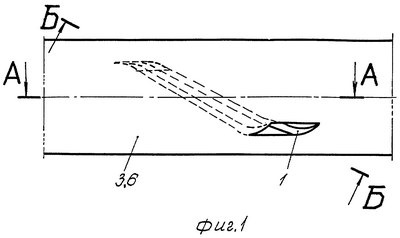

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.06.2007
Извещение опубликовано: 20.02.2009 БИ: 05/2009
|
||||||||||||||||||||||||||
к направлению подачи оросительной воды. Ось симметрии 5 (см. фиг.3) канала 4 совмещена с частью витка винтовой линии, выполненной между внешней поверхностью 6 и внутренней поверхностью 7 стенки 2 поливного трубопровода 3. Угол
