Патент на изобретение №2288566
|
||||||||||||||||||||||||||
(54) РЕЖУЩИЙ АППАРАТ УБОРОЧНОЙ МАШИНЫ
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в режущих аппаратах косилок и жаток. Режущий аппарат состоит из установленного на раме неподвижного бруса с противорежущими кромками и взаимодействующего с ним подвижного ножа с режущими сегментами. На раме шарнирно закреплен двуплечий рычаг. Один конец двуплечего рычага связан с подвижным ножом посредством жестко закрепленной на ноже оси, перемещающейся в продольном пазе двуплечего рычага. Второй конец рычага связан посредством тяги в виде стягивающего стержня с двумя упругими элементами, расположенными по разные стороны рамы. При работе режущего аппарата инерционные силы благодаря наличию упругих элементов передаются не на привод, а на корпус жатки, что повышает эксплуатационную надежность режущего аппарата и снижает металлоемкость уборочной машины. 1 з.п. ф-лы, 1 ил.
Изобретение относится к режущим аппаратам и может быть использовано в сельскохозяйственном машиностроении, в особенности, в качестве режущего аппарата косилки, жатки зерноуборочных и кормоуборочных машин. Известен режущий аппарат уборочной машины, содержащий противорежущий брус, взаимодействующий с ним нож, связанный посредством гибкого поводка с двумя зеркально расположенными двуплечими рычагами, которые аналогично связаны со свободными концами упругих элементов, жестко фиксированных относительно рамы (патент РФ №2023365 А 01 D 34/13, 1994 г.). Недостатком данного режущего аппарата является увеличение металлоемкости уборочной машины, в связи с установкой пары двуплечих рычагов, а также сложность создания одинаковой предварительной деформации упругих элементов. Задачей изобретения является уменьшение металлоемкости уборочной машины и обеспечение возможности создания одинаковой предварительной деформации упругих элементов. Решение указанной задачи достигается тем, что режущий аппарат уборочной машины содержит расположенный на раме противорежущий брус, взаимодействующий с ним нож и связывающие их посредством двуплечего рычага, шарнирно закрепленного на раме, упругие элементы, одним концом жестко фиксированные относительно рамы, при этом двуплечий рычаг связан посредством тяги, выполненной в виде стягивающего стержня, с двумя упругими элементами, расположенными по разные стороны рамы. Соединение двуплечего рычага с ножом и тягой выполнено посредством осей, одна из которых жестко закреплена на ноже, а другая на тяге, причем обе оси на концах двуплечего рычага установлены с возможностью перемещения в продольных пазах на концах двуплечего рычага. На чертеже изображена схема режущего аппарата косилки. Предлагаемый режущий аппарат состоит из установленного на раме 1 неподвижного бруса 2 с противорежущими кромками и подвижного ножа 3 с режущими сегментами, которому сообщается возвратно-поступательное движение приводом 4. На раме шарнирно закреплен двуплечий рычаг 5, одним концом связанный с ножом посредством оси 6, жестко закрепленной на ноже 3 и имеющей возможность перемещения в продольном пазе на конце двуплечего рычага 5. Второй конец двуплечего рычага 5 аналогично связан с тягой 7, выполненной в виде стягивающего стержня, которая связанна с двумя упругими элементами 8, расположенными по разные стороны рамы 1 и одним концом жестко фиксированными относительно нее. Упругие элементы 8 установлены с предварительной деформацией в конструктивно удобных зонах, где они не препятствуют прохождению скошенной массы, это может быть короб жатки, днище и т.д. Предварительная деформация упругих элементов 8 выбирается длиной тяги 7 таким образом, что при прохождении ножа 3 в мертвых точках одна из пружин максимально деформирована, другая – минимально. В зависимости от расположения упругих элементов 8 по отношению к тяге 7 упругие элементы могут быть выполнены в виде цилиндрических пружин либо сжатия, либо растяжения. Режущий аппарат работает следующим образом. При работе агрегата механизмом привода 4 ножу 3 сообщается возвратно-поступательное движение, растения, попадающие в ножевой раствор, перерезаются и попадают на ленточный транспортер или шнек. Инерционные силы ножа передаются не на привод 4, а на корпус жатки благодаря наличию упругих элементов 8, причем максимальный эффект динамического снижения нагруженности достигается при равенстве частот и совпадении фаз вынужденных и собственных колебаний ножа 3.
Формула изобретения
1. Режущий аппарат уборочной машины, содержащий расположенный на раме противорежущий брус, взаимодействующий с ним нож и связывающие их посредством двуплечего рычага, шарнирно закрепленного на раме, упругие элементы, одним концом жестко фиксированные относительно рамы, отличающийся тем, что двуплечий рычаг связан посредством тяги, выполненной в виде стягивающего стержня, с двумя упругими элементами, расположенными по разные стороны рамы. 2. Режущий аппарат по п.1, отличающийся тем, что соединение двуплечего рычага с ножом и тягой выполнено посредством осей, одна из которых жестко закреплена на ноже, а другая на тяге и имеющими возможность перемещения в продольных пазах на концах двуплечего рычага.

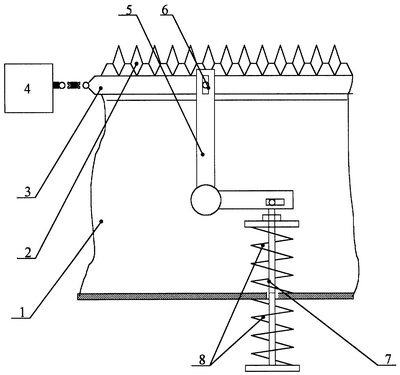

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 19.01.2007
Извещение опубликовано: 20.06.2008 БИ: 17/2008
|
||||||||||||||||||||||||||
