(54) ИНФРАКРАСНЫЙ ЗЕРКАЛЬНО-ЛИНЗОВЫЙ ОБЪЕКТИВ
(57) Реферат:
Изобретение относится к объективам, работающим в дальнем или в среднем ИК-диапазоне и может быть использовано в тепловизионных приборах. Объектив состоит из первой положительной линзы, выполненной в виде мениска, обращенной выпуклостью к предмету, отрицательной менисковой линзы, обращенного вогнутостью к предмету, с кольцеобразным зеркальным отражающим слоем, нанесенным на ее вторую поверхность и выполняющим функцию главного зеркала, контрзеркала, имеющего сферическую форму и обращенной выпуклостью к изображению и расположенного между первой линзой и второй линзами, и положительного мениска, обращенного вогнутостью к изображению и находящегося между контрзеркалом и плоскостью изображений в сходящемся пучке лучей. Вторая линза имеет отверстие в центральной части. Перед объективом и за ним может быть установлено защитное стекло (плоскопараллельная пластина). В объективе все линзы могут быть выполнены из материала, прозрачного для ИК-диапазона длин волн от 3 до 5 мкм или для дальнего спектрального ИК-диапазона от 8 до 12,5 мкм. Технический результат – повышение фокусного расстояния и заднего фокального отрезка объектива и расширение спектрального диапазона при высоком качестве изображения. 4 з.п. ф-лы, 1 ил., 1 табл.
Предлагаемое изобретение относится к оптическому приборостроению, а именно к специальным объективам, работающим в среднем и дальнем ИК-диапазоне длин волн, и может быть использовано в тепловизионных приборах. Известен зеркально-линзовый объектив [Г.Г.Слюсарев, «Расчет оптических систем», Ленинград, «Машиностроение», Ленинградское отделение, 1975 г., стр.355, рис.IV.11], содержащий первую линзу, которая в периферийной части является положительным мениском, обращенным вогнутостью к изображению, а в центральной части является двояковогнутой, причем вторая слева поверхность периферийной и центральной частей является общей, а вторая справа поверхность в центральной части является контрзеркалом, вторую – отрицательную менисковую линзу, обращенную вогнутостью к предмету, имеющую на второй поверхности отражающее покрытие, которое является главным зеркалом, причем в центральной части эта линза имеет отверстие, и третью линзу, расположенную между первой линзой и плоскостью изображений в сходящемся пучке лучей, являющейся отрицательным мениском, обращенным вогнутостью к изображению. Недостаток данного объектива – низкое качество изображения, в частности большой астигматизм и дисторсия и недостаточная технологичность первой линзы, так как она имеет сложную форму. Наиболее близким аналогом к заявленному техническому решению является зеркально-линзовый объектив [Патент ФРГ № 2929678, G 02 В 17/08, публ. 1981 г.], содержащий выпукло-плоскую линзу, обращенную плоскостью к изображению, на второй, плоской поверхности которой в центральной части нанесено зеркальное отражающее покрытие, которое является контрзеркалом, отрицательную менисковую линзу, обращенную вогнутостью к предмету, имеющую на второй поверхности отражающее покрытие, которое является главным зеркалом, причем в центральной части эта линза имеет отверстие, и положительный мениск, расположенный между первой линзой и плоскостью изображений и обращенный вогнутостью к изображению. Объектив имеет относительное отверстие до 1:1,25, фокусное расстояние 100 мм и задний фокальный отрезок не более 6,54 мм. Однако этот объектив работает в видимом диапазоне спектра и у него недостаточно большое фокусное расстояние и недостаточно большой задний фокальный отрезок. Задачей заявляемого изобретения является создание инфракрасного зеркально-линзового объектива с повышенными эксплуатационными характеристиками. Технический результат – повышение фокусного расстояния инфракрасного зеркально-линзового объектива; заднего фокального отрезка при относительном отверстии 1:2, угле поля зрения 2W=7 град. и расширение спектрального диапазона при высоком качестве изображения. Это достигается тем, что в инфракрасном зеркально-линзововом объективе, содержащем первую одиночную положительную линзу, главное зеркало, выполненное в виде кольцеобразного отражающего покрытия, нанесенного на выпуклой поверхности отрицательной менисковой линзы, обращенной вогнутостью к предмету и имеющей отверстие в центральной части, контрзеркало, и положительный одиночный мениск, обращенный вогнутостью к изображению, расположенный в сходящемся пучке лучей между контрзеркалом и плоскостью изображений, в котором, в отличие от известного, первая линза выполнена в виде мениска, обращенного выпуклостью к предмету, а контрзеркало имеет сферическую форму, обращено выпуклостью к изображению и находится между первой линзой и отрицательной менисковой линзой. Кроме того, первая линза может иметь отверстие в центральной части. Показатели преломления всех линз объектива могут быть более 2. Кроме того, все линзы могут быть выполнены из материала, прозрачного для ИК-диапазона длин волн от 3 до 5 мкм или для дальнего спектрального ИК-диапазона длин волн от 8 до 12,5 мкм. На чертеже представлена оптическая схема предложенного объектива. Инфракрасный зеркально-линзовый объектив состоит из первой положительной линзы 1, выполненной в виде мениска, обращенного выпуклостью к предмету, отрицательной менисковой линзы 2, обращенной вогнутостью к предмету, с кольцеобразным зеркальным отражающим слоем 3, нанесенным на ее вторую поверхность и выполняющим функцию главного зеркала; контрзеркала 4, выпуклая сферическая поверхность которого обращена к изображению и расположенного между линзой 1 и линзой 2, положительного мениска 5, обращенного вогнутостью к изображению и находящегося между контрзеркалом 4 и плоскостью изображений в сходящемся пучке лучей. Перед объективом может быть установлено защитное стекло (плоскопараллельная пластина). За линзой 5 может быть расположена плоскопараллельная пластина. Линза 2 может иметь отверстие в центральной части. Инфракрасный зеркально-линзовый объектив работает следующим образом: световой поток периферийно по кольцу проходит через линзу 1, затем, отразившись от второй внутренней поверхности 3 отрицательной менисковой линзы 2, падает на контрзеркало 4, которое направляет этот поток на компенсатор полевых аберраций – линзу 5, после которой он формирует изображение объекта наблюдения в задней фокальной плоскости объектива F’. В соответствии с предложенным решением рассчитан конкретный вариант инфракрасного зеркально-линзового светосильного объектива, исправленный в спектральном диапазоне от 8 до 12,5 мкм. Конструктивные параметры объектива приведены в таблице. Характеристики рассчитанного объектива:
Объектив имеет следующие аберрации для
Кроме того, в объективе отсутствует дефицитный германий, все линзы выполнены из селенида цинка (например, из оптической керамики ПО4). Как видно из таблицы, показатели преломления всех линз более 2. В предлагаемом объективе все линзы выполнены из материала, прозрачного для ИК-диапазона длин волн от 3 до 5 мкм и от 8 до 12,5 мкм. Таким образом, в результате предложенного решения обеспечено получение технического результата: создан инфракрасный зеркально-линзовый объектив с фокусным расстоянием, равным 180,24 мм, с задним фокальным отрезком 15,27 мм при относительном отверстии 1:2, угле поля зрения 2W=7 град.; работающего в среднем и в дальнем ИК-диапазоне спектра при высоком качестве изображения.
Формула изобретения
1. Инфракрасный зеркально-линзововый объектив, содержащий первую одиночную положительную линзу, главное зеркало, выполненное в виде кольцеобразного отражающего покрытия, нанесенного на выпуклой поверхности отрицательной менисковой линзы, обращенной вогнутостью к предмету и имеющей отверстие в центральной части, контрзеркало и положительный одиночный мениск, обращенный вогнутостью к изображению, расположенный между контрзеркалом и плоскостью изображений, отличающийся тем, что в объективе первая линза выполнена в виде мениска, обращенного выпуклостью к предмету, а контрзеркало имеет сферическую форму, обращено выпуклостью к изображению и находится между первой линзой и отрицательной менисковой линзой. 2. Инфракрасный зеркально-линзовый объектив по п.1, отличающийся тем, что первая линза имеет отверстие в центральной части. 3. Инфракрасный зеркально-линзовый объектив по п.2, отличающийся тем, что показатели преломления всех линз более 2. 4. Инфракрасный зеркально-линзовый объектив по п.3, отличающийся тем, что в предлагаемом объективе все линзы выполнены из материала, прозрачного для ИК- диапазона длин волн от 3 до 5 мкм. 5. Инфракрасный зеркально-линзовый объектив по п.3, отличающийся тем, что в предлагаемом объективе все линзы выполнены из материала, прозрачного для ИК-диапазона длин волн от 8 до 12,5 мкм.

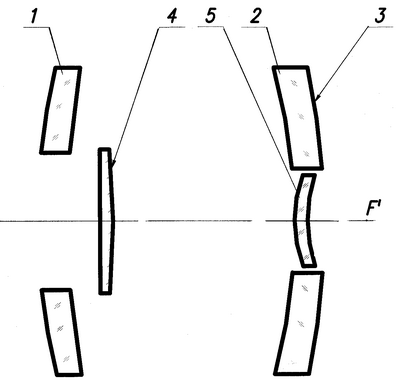

РИСУНКИ
