Патент на изобретение №2288385
|
||||||||||||||||||||||||||
(54) ВИБРОИЗОЛЯТОР КОЧЕТОВЫХ
(57) Реферат:
Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Виброизолятор содержит пять параллельно установленных упругих элементов, расположенных между верхней крышкой и основанием. Каждый упругий элемент выполнен в виде параллельно установленных пружинного элемента, соединенного с верхней и нижней нажимными шайбами, и упругого элемента в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри пружинного элемента между нажимными шайбами. Крепление упругих элементов к крышке и основанию осуществляется посредством соосно расположенных винтов к верхней и нижней нажимным шайбам. Оси винтов лежат на окружности диаметром D1 и отстоят друг от друга на угол 72°. Для крепления основания к платформе предусмотрены пять установочных отверстий диаметром d, расположенных по окружности основания. Крышка и основание выполнены круглыми, а на крышке закреплен пластмассовый кожух. Технический результат – повышение эффективности виброизоляции в резонансном режиме, упрощение конструкции и монтажа. 2 з.п. ф-лы, 2 ил.
Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326, F 16 F 15/06, содержащий упругий элемент, один торец которого опирается на корпус, а другой взаимодействует с маятниковым механизмом, выполненным в виде шарнирного подвеса. Недостатком известного устройства является сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний. Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. Это достигается тем, что в виброизоляторе Кочетова, содержащем корпус и упругие элементы, содержится шесть параллельно установленных упругих элемента, расположенных между верхней крышкой и основанием, причем каждый из упругих элементов выполнен в виде параллельно установленных пружинного элемента, соединенного с верхней и нижней нажимными шайбами, и упругого элемента в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри пружинного элемента между нажимными шайбами, причем крепление упругих элементов к крышке и основанию осуществляется посредством соосно расположенных винтов к верхней и нижней нажимным шайбам, причем оси винтов лежат на окружности диаметром D1 и отстоят друг от друга на угол 60°, а для крепления основания к платформе предусмотрены четыре установочных отверстия диаметром d, расположенных на приливах основания, причем крышка выполнена круглой, а основание выполнено круглым с приливами под установочные отверстия, а на крышке закреплен пластмассовый кожух, а отношение наружного диаметра упругого сетчатого элемента к его высоте находится в оптимальном интервале величин: 0,73…1,05, а отношение среднего диаметра пружинного элемента к диаметру его проволоки находится в оптимальном интервале величин: 6,5…13,6; причем плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2 г/см3 … 2,0 г/см3, а материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09 мм … 0,15 мм, причем отношение высоты виброизолятора Н к диаметру D основания находится в оптимальном интервале величин H/D=0,57…0,72; а отношение диаметра D основания к диаметру D1 расположения оси винтов находится в оптимальном интервале величин D/D1=1,55…1,67, а основание и крышка выполнены из полимерного материала, например полиуретана. На фиг.1 представлен фронтальный разрез виброизолятора, на фиг.2 – вид снизу. Виброизолятор содержит пять параллельно установленных упругих элемента 4, расположенных между верхней крышкой 2 и основанием 1, причем каждый из упругих элементов выполнен в виде параллельно установленных пружинного элемента 3, соединенного с верхней 5 и нижней 6 нажимными шайбами, и упругого элемента 4 в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри пружинного элемента 3 между нажимными шайбами 5 и 6. Крепление упругих элементов 4 к крышке 2 и основанию 1 осуществляется посредством соосно расположенных винтов 9 к верхней 5 и нижней 6 нажимным шайбам, причем оси винтов 9 лежат на окружности диаметром D1 и отстоят друг от друга на угол 72°, а для крепления основания к платформе предусмотрены пять установочных отверстий диаметром d, а основание 1 и крышка 2 выполнены круглыми, а на крышке 2 закреплен пластмассовый кожух 7 винтами 8. Отверстие 10 служит для крепления виброизолируемого объекта. Отношение наружного диаметра упругого сетчатого элемента к его высоте находится в оптимальном интервале величин: 0,73…1,05, а отношение среднего диаметра пружинного элемента к диаметру его проволоки находится в оптимальном интервале величин: 6,5…13,6; причем плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2 г/см3 … 2,0 г/см3, а материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09 мм … 0,15 мм. Отношение высоты виброизолятора Н к диаметру D основания находится в оптимальном интервале величии H/D=0,57…0,72; а отношение диаметра D основания к диаметру D1 расположения оси винтов находится в оптимальном интервале величин D/D1=1,55…1,67. Основание и крышка могут быть выполнены из полимерного материала, например полиуретана. Виброизолятор работает следующим образом. При колебаниях виброизолируемого объекта упругий сетчатый элемент 4 и пружинный элемент 3 воспринимают как вертикальные, так и горизонтальные нагрузки, ослабляя тем самым динамическое воздействие на виброизолируемый объект, т.е. обеспечивается пространственная виброзащита и защита от ударов. Варьируя плотностью сетчатой структуры упругого сетчатого элемента 4, можно осуществлять в определенных пределах настройку резонансной частоты виброизолятора. Виброизолятор является универсальным амортизирующим устройством, позволяющим работать как в режиме силовой виброизоляции, так и кинематической, а также в виброударном режиме.
Формула изобретения
1. Виброизолятор, содержащий корпус и упругие элементы, отличающийся тем, что он содержит пять параллельно установленных упругих элементов, расположенных между верхней крышкой и основанием, причем каждый из упругих элементов выполнен в виде параллельно установленных пружинного элемента, соединенного с верхней и нижней нажимными шайбами, и упругого элемента в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри пружинного элемента между нажимными шайбами, причем крепление упругих элементов к крышке и основанию осуществляется посредством соосно расположенных винтов к верхней и нижней нажимным шайбам, причем оси винтов лежат на окружности диаметром D1 и отстоят друг от друга на угол 72°, а для крепления основания к платформе предусмотрены пять установочных отверстий диаметром d, причем крышка и основание выполнены круглыми, а на крышке закреплен пластмассовый кожух, а отношение наружного диаметра упругого сетчатого элемента к его высоте находится в оптимальном интервале величин: 0,73…1,05, а отношение среднего диаметра пружинного элемента к диаметру его проволоки находится в оптимальном интервале величин: 6,5…13,6, причем плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2 … 2,0 г/см3, а материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09 … 0,15 мм. 2. Виброизолятор по п.1, отличающийся тем, что отношение высоты виброизолятора Н к диаметру D основания находится в оптимальном интервале величин H/D=0,57…0,72, а отношение диаметра D основания к диаметру D1 расположения осей винтов находится в оптимальном интервале величин D/D1=1,55…1,67. 3. Виброизолятор по п.1, отличающийся тем, что основание и крышка выполнены из полимерного материала, например полиуретана.

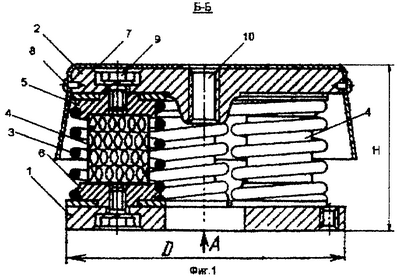

РИСУНКИ
|
||||||||||||||||||||||||||
