Патент на изобретение №2288374
|
||||||||||||||||||||||||||
(54) МЕМБРАНА
(57) Реферат:
Изобретение относится к области проектирования и эксплуатации узлов перекачивающих систем, где жидкостный компонент преимущественно представлен масло- и нефтесодержащими продуктами. Мембрана выполнена в виде гибкой пластины из резинотканевой основы. Снабжена по периферии монтажными отверстиями и элементами армирования. Элементы армирования образованы коаксиально расположенными кольцевыми телами и/или упругими сегментными пластинами, размещенными между собой с зазорами. Элементы армирования выполнены в виде шариков, размещены по концентрическим окружностям в слое резинотканевой основы. Элементы армирования могут быть выполнены в виде круглой гофрированной оболочки с закрепленными в ней перекрещивающимися осями. Повышаются технологические возможности узлов многоцикличных нагружений при перекачивании жидкостей под давлением от 0,3-20 МПа и более, в которых используются описываемые мембраны. 8 ил.

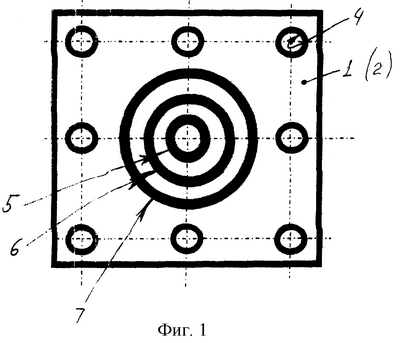

Изобретение относится к области проектирования и эксплуатации узлов перекачивающих систем, где жидкостный компонент преимущественно представлен масло- и нефтесодержащими продуктами. К известным аналогам следует отнести мембраны по патентам: SU 137293 А, №7, 1961; SU 1783208 A1, 23.12,1992; SU 844724 А, 10.07.1981; RU 2092662 C1, 10.10.1997. Известные аналоги мембран при высоких давлениях могут работать с пониженными сроками эксплуатации и не используются для перекачивания шлама и жидкостных потоков со значительными частотными и силовыми напряжениями под давлением 0,3-20 МПа и более. Задачей технического решения является повышение технологических возможностей узлов многоцикличных нагружений, в которых мембрана является основным силовым инструментарием при перекачивании жидкостных потоков. Поставленная задача достигается тем, что мембрана (1), выполненная в виде гибкой пластины (2) из резинотканевой основы (3), снабженная по периферии монтажными отверстиями (4) и элементами армирования, отличающаяся тем, что элементы армирования образованы коаксиально расположенными кольцевыми телами (5-7) и/или упругими сегментными пластинами (8-11), размещенными между собой с зазорами, с элементами армирования в виде шариков (12), размещенными по концентрическим окружностям в слое резинотканевой основы (3) и/или с элементами армирования в виде круглой гофрированной оболочки (13) с закрепленными в ней перекрещивающимися осями (14). Графические изображения: фиг.1 – вид в плане на мембрану с элементами армирования, выполненными в виде кольцевых тел; фиг.2 – сечение мембраны; фиг.3-4 – проекционная связь изображения мембраны с сегментными элементами армирования; фиг.5-6 – проекционная связь изображения мембраны с элементами армирования в виде шариков; фиг.7-8 – проекционная связь изображения мембраны с армирующим элементом в виде волнообразной гофры с пересекающими ее осями. Цифровые обозначения: мембрана (1); гибкая пластина (2); резинотканевая основа (3); монтажные отверстия (4); кольцевыми тела (5-7); упругие сегментные пластины (8-11); шарики (12); круглая гофрированная оболочка (13); перекрещивающиеся оси (14). Описание мембраны. Мембрана (1), выполненная в виде гибкой пластины (2) из резинотканевой основы (3), снабженная по периферии монтажными отверстиями (4) и элементами армирования, отличающаяся тем, что: – элементы армирования образованы коаксиально расположенными кольцевыми телами (5-7) и/или упругими сегментными пластинами (8-11), размещенными между собой с зазорами; – элементы армирования в виде шариков (12) размещены по концентрическим окружностям в слое резинотканевой основы (3) и/или с элементами армирования в виде круглой гофрированной оболочки (13) с закрепленными в ней перекрещивающимися осями (14). Примеры выполнения мембраны. Мембрана (1), выполненная в виде гибкой пластины (2) из резинотканевой основы (3), снабженная по периферии монтажными отверстиями (4) и элементами армирования, выполняется таким образом, что: – элементы армирования образованы коаксиально расположенными кольцевыми телами (5-7) и/или упругими сегментными пластинами (8-11), размещенными между собой с зазорами; – элементы армирования в виде шариков (12) размещены по концентрическим окружностям в слое резинотканевой основы (3) и/или с элементами армирования в виде круглой гофрированной оболочки (13) с закрепленными в ней перекрещивающимися осями (14). Промышленная полезность нового технического решения состоит в повышении технологических возможностей мембраны при перекачивании жидкостей, что особенно важно для нефтегазовых перекачивающих станций и установок для сбора, транспортирования и переработки нефтяных шламовых залежей. Экономическая эффективность изобретения заключается в повышении скорости перекачивания жидкостных потоков и силовых рабочих параметров мембран при давлении 0,3-20 МПа.
Формула изобретения
Мембрана, выполненная в виде гибкой пластины из резинотканевой основы, снабженная по периферии монтажными отверстиями и элементами армирования, отличающаяся тем, что элементы армирования образованы коаксиально расположенными кольцевыми телами и/или упругими сегментными пластинами, размещенными между собой с зазорами, элементы армирования в виде шариков размещены по концентрическим окружностям в слое резинотканевой основы и/или с элементами армирования в виде круглой гофрированной оболочки с закрепленными в ней перекрещивающимися осями.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.10.2007
Извещение опубликовано: 27.06.2009 БИ: 18/2009
|
||||||||||||||||||||||||||
