Патент на изобретение №2288327

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2288327 (13) C1
(51) МПК

E02D27/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – прекратил действие

(21), (22) Заявка: 2005116934/03, 02.06.2005

(24) Дата начала отсчета срока действия патента:

02.06.2005

(46) Опубликовано: 27.11.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 1270213 A1, 15.11.1986. SU 1301929 A1, 07.04.1987. SU 1735498 A1, 23.05.1992. SU 1270212 A1, 15.11.1986. RU 2026926 С1, 20.01.1995.

Адрес для переписки:

350044, г.Краснодар, ул. Калинина, 13, КубГАУ

(72) Автор(ы):

Шадунц Константин Шагенович (RU),
Шадунц Елена Константиновна (RU)

(73) Патентообладатель(и):

ФГОУ ВПО Кубанский государственный аграрный университет (RU)

(54) ПРОБОЙНИК ДЛЯ ПОЛУЧЕНИЯ ДУГООБРАЗНОЙ СКВАЖИНЫ

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при возведении арочных фундаментов. Пробойник для получения дугообразной скважины включает извлекаемый ствол с направляющим наконечником. Наконечник ствола имеет одностороннее заострение, а ствол выполнен из последовательно расположенных и шарнирно соединенных по продольной оси элементов, имеющих на нижних торцах до шарниров односторонние скосы, под углом, определяемым по формуле. Технический результат состоит в снижении трудоемкости, сокращении сроков возведения и повышении несущей способности арочных фундаментов. 2 ил.

Изобретение относится к области строительства и может быть использовано для возведения арочных фундаментов.

Известно устройство для получения дугообразной полости в грунте в результате отрывки криволинейной траншеи, включающее специальный кондуктор и гибкое полотнище, засыпаемое после укладки в траншею грунтом (А.С. №1301929, Е 02 Д 27 42: 2700 А1, бюл. №13, 1987).

Недостатком устройства является невозможность получить точное очертание дугообразной полости и уплотнить грунт ее стенок.

Известны пробойники для изготовления набивных свай, состоящие из извлекаемого ствола в виде инвентарной трубы, нижний конец которой закрыт симметрично заостренным башмаком, оставляемым в грунте, или бетонной пробкой. Сваи изготовляют с извлечением трубы по мере заполнения скважины бетонной смесью (Справочник Основания и фундаменты. Под ред. Г.В.Швецова высш. Школа, 1991, с.141). Таким пробойником можно изготовить только прямолинейную, как правило, вертикальную скважину, заполняемую бетоном.

Техническим решением задачи является снижение трудоемкости, сокращение сроков возведения и повышение несущей способности арочных фундаментов, устраиваемых в дугообразных скважинах.

Поставленная цель достигается за счет того, что в пробойнике для получения дугообразной скважины, включающем извлекаемый ствол с направляющим наконечником, наконечник ствола имеет одностороннее заострение, а ствол выполнен из последовательно расположенных и шарнирно соединенных по продольной оси элементов, имеющих на нижних торцах до шарниров односторонние скосы, под углом, определяемым соотношением где r и R соответственно радиусы внутреннего и осевого диаметров дугообразной скважины, n – число шарнирно соединенных элементов извлекаемого ствола пробойника, имеющего радиус – а.

Новизна заявляемого изобретения обусловлена тем, что решена проблема получения точного очертания дугообразной полости в грунте для возведения арочных фундаментов и одновременного уплотнения стенок полости.

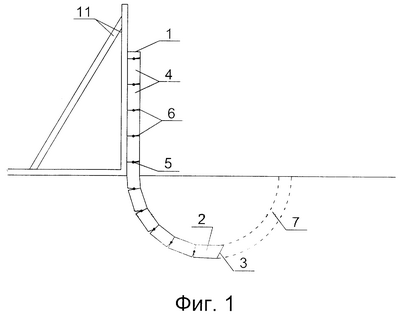

На фиг.1 показан общий вид пробойника, на фиг.2 показана скважина.

Пробойник имеет ствол 1 с направляющим наконечником 2, который имеет одностороннее заострение 3. Ствол 1 выполнен из последовательно расположенных элементов 4, которые имеют на нижних торцах до шарниров 5 односторонние скосы 6, под углом, определяемым соотношением

где r и R соответственно радиусы внутреннего и осевого диаметров дугообразной скважины, n – число шарнирно соединенных элементов извлекаемого ствола пробойника, имеющего радиус – а. Скосы 6 позволяют вписываться в дугу полуокружности пробиваемой скважины 7. В скважину 7 подается литой бетон, в концевые участки 8 вставляют арматурные стержни 9 и увязывают с арматурой ростверка 10.

Последовательность пробивки дугообразной скважины такова: на спланированной площадке размечают места пробивки скважин, устанавливают копер 11 со стволом 1 пробойника, производят погружение элементов 4 в грунт посредством ударной силы копера 11. За счет скосов 6 элементы 4 входят в грунт по дугообразной траектории. Затем извлекают ствол 1 пробойника и получают скважину 7 дугообразной формы. В скважину 7 подается литой бетон, в концевые участки 8 скважины 7 вставляют арматурные стержни 9, которые увязываются с арматурой ростверка 10.

Формула изобретения

Пробойник для получения дугообразной скважины, включающий извлекаемый ствол с направляющим наконечником, отличающийся тем, что наконечник ствола имеет одностороннее заострение, а ствол выполнен из последовательно расположенных и шарнирно соединенных по продольной оси элементов, имеющих на нижних торцах до шарниров односторонние скосы, под углом, определяемым соотношением

где r и R соответственно радиусы внутреннего и осевого диаметров дугообразной скважины, n – число шарнирно соединенных элементов извлекаемого ствола пробойника, имеющего радиус a.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 03.06.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
