Патент на изобретение №2288315
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ГРУНТА
(57) Реферат:
Изобретение относится к строительству и позволяет упростить процесс уплотнения грунта в траншеях и других труднодоступных местах за счет размещения и крепления виброплиты в раме с помощью канатов подвески и гидроцилиндра. Рама крепится к рукояти экскаватора типа обратная механическая лопата с возможностью повората относительно нее на угол +/-20 градусов. Для использования рамы в качестве разравнивателя по ее боковым сторонам закреплены листы из железа, а в углах выполнены ребра. Рама может иметь упоры для фиксации виброплиты в верхнем положении. 4 з.п. ф-лы, 2 ил.
Изобретение относится к строительству и может быть использовано для уплотнения грунта в траншеях, у колонн и в других труднодоступных местах. Известна виброплита, включающая дебалансный механизм, уплотняющий плиту и привод дебалансного механизма (Доценко А.И. Строительные машины и основы автоматизации. – М.: Высшая школа, 1995. – С.258-261; патент №2236496 от 20.09.2004). Недостатком этого устройства при уплотнении грунта в траншеях и других труднодоступных местах является необходимость поднятия плиты перед укладкой очередного слоя грунта, сложность управления плитой в траншее. За прототип принимается виброплита, прикрепленная к рукояти экскаватора обратная лопата через пружинные амортизаторы (Руководство по сооружению земляного полотна автомобильных дорог. – М.: Транспорт, 1982. – С.42-44). Недостатком этого устройства является необходимость применения другого оборудования для уплотнения грунта в боковых пазухах при наличии в траншее трубопровода, а также невозможность использования виброплиты, пока не будет над трубой отсыпан защитный слой грунта толщиной 0,5 м и необходимость использования дополнительной машины для разравнивания грунта перед уплотнением. Цель изобретения – применение одной машины при уплотнении грунта в траншеях и в других труднодоступных местах, упрощение организации и стоимости работ. Поставленная цель достигается тем, что виброплита устанавливается в специальную раму и крепится к ней с помощью канатов и гидроцилиндра. Раму крепят вместо ковша на рукояти экскаватора типа обратная механическая лопата шарнирно, и она может поворачиваться относительно ее на угол +/-20 градусов. Рама изготовлена из профильного металла, боковые стороны ее закрыты железными листами, а по боковым углам выполнены ребра. На раме имеются упоры для фиксации виброплиты в верхнем положении, позволяющие при поднятии ее в верхнее положение образовывать одну плоскость с рамой, что позволит использовать ее в качестве разравнивателя. На фиг.1 изображено предлагаемое устройство, вид сбоку; на фиг.2 – вид на устройство снизу. Устройство состоит из рамы 1, виброплиты 2, канатов подвески 3, гидроцилиндра 4. В верхней части рамы выполнены проушины 5, которые служат для крепления рамы к рукояти экскаватора типа обратная лопата и позволяют ей поворачиваться относительно рукояти на угол +/-20 градусов. Рама 1 имеет упоры 7, в которые упирается виброплита 2 при подъеме ее в верхнее положение с помощью гидроцилиндра 4 перед разравниванием грунта, при этом низ рамы и виброплита образуют одну плоскость. Для разравнивания грунта боковые стороны рамы закрыты железными листами 8, а по боковым углам выполнены четыре ребра 6. Устройство для уплотнения грунта работает следующим образом. После укладки в траншею порции грунта виброплиту поднимают в верхнее положение и производят разравнивание грунта. Если в траншее находится трубопровод или другое оборудование, не позволяющие вибрационное уплотнение, то первые слои грунта уплотняют статическим методом при помощи рамы с находящейся в ней плитой. Последующие слои после укладки и разравнивания грунта уплотняют вибрационным методом, для этого виброплиту выдвигают из рамы с помощью гидроцилиндра. Предлагаемое устройство позволяет упростить организацию и стоимость работ при уплотнении грунта в траншеях при наличии в них трубопроводов, а также в других труднодоступных местах.
Формула изобретения
1. Устройство для уплотнения грунта, включающее виброплиту, прикрепленную к рукояти экскаватора типа обратная лопата, отличающееся тем, что виброплита размещена в раме, закрепленной на рукояти экскаватора с возможностью поворота относительно нее, и прикреплена к раме посредством гидроцилиндра и канатов подвески. 2. Устройство по п.1, отличающееся тем, что рама прикреплена к рукояти с возможностью поворота относительно нее на угол ±20°. 3. Устройство по п.1, отличающееся тем, что по боковым сторонам рамы закреплены листы из железа. 4. Устройство по п.1, отличающееся тем, что в углах рамы выполнены ребра. 5. Устройство по п.1, отличающееся тем, что рама имеет упоры для фиксации виброплиты в верхнем положении.

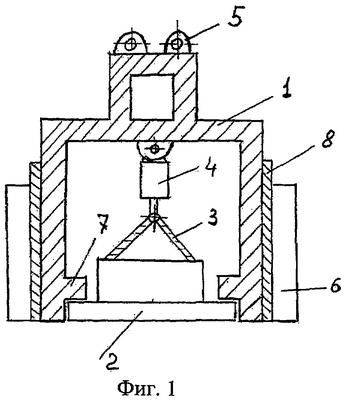

РИСУНКИ
|
||||||||||||||||||||||||||
