Патент на изобретение №2288236

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2288236

(13)

(51) МПК

C08F220/14 (2006.01)
C08J5/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

(21), (22) Заявка: 2004126449/04, 15.01.2003

(24) Дата начала отсчета срока действия патента:

15.01.2003

(30) Конвенционный приоритет:

29.01.2002 DE 10203565.2

(43) Дата публикации заявки: 10.02.2006

(46) Опубликовано: 27.11.2006

(56) Список документов, цитированных в отчете о
поиске:
JP 03047865, 28.02.1991. RU 2147309 C1, 10.04.2000. SU 1599387 A, 15.10.1990. SU 272197 A, 01.01.1970.

(85) Дата перевода заявки PCT на национальную фазу:

30.08.2004

(86) Заявка PCT:

EP 03/00336 (15.01.2003)

(87) Публикация PCT:

WO 03/064485 (07.08.2003)

Адрес для переписки:

103064, Москва, ул. Казакова,16, НИИР Канцелярия “Патентные поверенные Квашнин, Сапельников и партнеры”, Квашнину В.П.

(72) Автор(ы):

КАБС Клаус (DE),
МЮК Оливер (DE)

(73) Патентообладатель(и):

Рем ГмбХ унд Ко. КГ (DE)

(54) ПЛАСТМАССОВОЕ ФОРМОВАННОЕ ИЗДЕЛИЕ

(57) Реферат:

Описано пластмассовое формованное изделие, полученное путем полимеризации смеси из 65-99,5 мас.% – метилметакрилата, 0-3 мас.% – ненасыщенной карбоновой кислоты, 0,5-35 мас.% – модификатора ударопрочности, 0-1 мас.% – сшивающего агента, 0,5-1 мас.% – стабилизатора, 0,001-0,1 мас.% – инициатора, 0,01-1,0 мас.% – смазки и 0,001-0,031 мас.% – регулятора литьевым методом, причем модификатор ударопрочности растворяют в метилметакрилате или частично полимеризованном метилметакрилате (сиропе) и раствор затем заливают в камеру. Изобретение позволяет получать ударопрочный литьевой материал. 2 з.п. ф-лы, 2 табл.

Область применения

Данное изобретение относится к ударопрочному полиметилметакрилату (ПММА) и способу получения полиметилметакрилата, а также предметам, получаемым из ударопрочного ПММА.

Уровень техники

Ударопрочные формовочные массы PLEXIGLAS^® известны и выпускаются фирмой Rohm GmbH & Со. KG, например, под типовыми названиями PLEXIGLAS^®zkBR, PLEXIGLAS^®zkHC, PLEXIGLAS^®zkHT, PLEXIGLAS^®zkHF и PLEXIGIAS^®zk.

Ударопрочные формовочные массы применяются, например, для получения предметов домашнего хозяйства, покрытий осветительных приборов, санитарно-технических предметов, навесных материалов и для модификации поверхностей пластмасс путем соэкструзии. Другие характеристики, как, например, температура размягчения по Вика (В/50) (ISO 306), ударопрочность и ударопрочность при низких температурах по Шарпи (ISO 306) описаны в проспекте “Schlagzähe PLEXIGLAS^®-Formmassen” фирмы Röhm GmbH & Со. KG (№10/1001/06003 (d)).

PLEXIGLAS^®GS получают путем полимеризации метилметакрилата и, при необходимости, других мономеров и вспомогательных веществ камерным методом (литьевым методом). Он представляет собой высокомолекулярный продукт по сравнению с PLEXIGLAS^®XT и поэтому не способен к дальнейшей обработке путем экструзии или литьевого формования под давлением. Термоформование происходит или путем обработки под напряжением или формованием под воздействием тепла.

Аналогичные качества также представляют другие производители. В следующей таблице 1 приводят сравнительные характеристики PLEXIGLAS^®GS и PLEXIGLAS^®XT:

Таблица 1
PLEXIGLAS^®GS		PLEXIGLAS^®XT
литьевой		экструдированный
абсолютно бесцветный и прозрачный		абсолютно бесцветный и прозрачный
высокий предел прочности		высокий предел прочности – ударопрочный (СОПРОТИВЛЕНИЕ)
непревзойденная стойкость к погодным условиям и старению		непревзойденная стойкость к погодным условиям и старению
высококачественная поверхность и плоскость		очень хорошая поверхность
монолитные плиты, блоки, трубы, цилиндрические и квадратные валы		монолитные плиты, трубы, цилиндрические валы, плиты с внутренними ребрами, рифленые плиты, зеркала
от 2 мм до 200 мл монолитная толщина		от 1,5 до 25 мм толщина монолитных плит, 16 мм и 32 мм толщина плит с внутренними ребрами

стандартный размер до 3050×2030 мм		стандартный размер до 4050×2050 мм (+ лишняя длина)
более 30 стандартных окрашивании		более 20 стандартных окрашивании
хорошая стойкость относительно разбавленных кислот		хорошая стойкость относительно разбавленных кислот
PLEXIGLAS^®GS		PLEXIGLAS^®ХТ
литьевой		экструдированный
ограниченная стойкость относительно органических растворителей		ограниченная стойкость относительно органических растворителей
хорошая стойкость относительно щелочей		хорошая стойкость относительно щелочей
легко обрабатывается, подобен твердой древесине		легко обрабатывается, подобен твердой древесине
при расширенных возможностях обработки хорошо поддается термоформованию		при оптимальных, неизменных условиях очень хорошо поддается термоформованию
очень хорошо и прочно склеивается, например, с помощью двухкомпонентных отверждающихся клеев (например, ACRIFIX^®190, 192)		очень хорошо склеивается, также с помощью клеевых растворов (например, ACRIFIX^®116, 117)
горючий примерно как твердая древесина; очень незначительное выделение дыма		горючий примерно как твердая древесина; очень незначительное выделение дыма
может применяться при температуре до около 80°С		может применяться при температуре до около 70°С

Не хватает исследований, в которых ударопрочные качества реализуют также у литьевых материалах.

В немецкой заявке на патент DE 1964913 описаны, стойкие к погодным условиям, высокоударопрочные смолы из стирола или метилметакрилата в присутствии каучукоподобных сополимеров из -олефинов и сополимера на основе мономеров бутена, изобутилена или жидкого парафина. Смола содержит, по крайней мере, 50 мас.% стирола.

В европейской заявке на патент ЕР 325875 (Norsolor) описана смола из интерпенетрационной (взаимопроникающей) сетчатой структуры на основе полисилоксана и полиакрилата. Полученное пластмассовое формованное изделие может перерабатываться далее с получением разнообразных предметов. Светопроницаемость полученных предметов не слишком высока.

В европейской заявке на патент ЕР 447309 (Atochem) описан сополимер на основе полиметилметакрилата и полиуретана. Измерялись температуры по Вика до 107°С и показатель ударопрочности (Шарпи) 39 кДж/м².

В патенте США US-PS 5084495 решалась проблема ввода модифицированных ударопрочных частиц, которые получают суспензионной полимеризацией (водной), в метилметакрилатную матрицу, предварительно полимеризированную. Абсолютно водную дисперсию модификатора ударопрочности смешивают с метилметакрилатом (ММА), воду отделяют, и органические частицы модификатора ударопрочности остаются в ММА. Процесс излишне хлопотный, требуется вспомогательное вещество для расслоения дисперсии модификатора ударопрочности и особенная аппаратура для разделения фаз.

Задача

Задача состоит в нахождении способа получения формованного изделия (ПММА), которое обходится без интерпенетрационной сетчатой структуры, полиуретановых сополимеров или излишне хлопотной стадии изоляции модификатора ударопрочности. Кроме того, предпочтительно, если производство новых формованных изделий может происходить на широко доступном механическом оборудовании без очень больших реконструкций.

Решение

Найдено, что ударопрочное пластмассовое формованное изделие получают в том случае, если модификатор ударопрочности или содержащий модификатор ударопрочности ПММА растворяют в ММА или не полимеризируемом ММА (сиропе) и раствор затем заливают в камеру и полимеризируют известным способом.

Получают литьевые пластмассовые формованные изделия с характеристиками известных формованных изделий PLEXIGLAS^®GS с высокой ударопрочностью. Остались другие положительные характеристики, такие как стойкость к погодным условиям и старению, стойкость к химикатам и горячей воде, визуальный блеск и хорошая способность к термоформованию.

В качестве материала матрицы можно использховать препаративную форму, содержащую обычные стабилизаторы и другие добавки.

Пример препаративной формы материала матрицы, мас.%:

98-99	метилметакрилата
0-0,3	ненасыщенной карбоновой кислоты
0-1	сшивающего агента
0,5-1	стабилизатора
0-0,01	регулятора
0-0,01	инициатора
0,01-1,0	смазки

В качестве сшивающего агента возможно использование, например, гликольдиметакрилата и триаллилцианурата.

В качестве стабилизаторов возможно использование, например, бензтриазолов, продуктов HALS или пространственно-затрудненных фенолов или смесей вышеназванных компонентов. Под соединениями HALS понимают пространственно-затрудненные амины, которые описаны, например, в японской заявке на патент JP 0347856. Такие “пространственно-затрудненные амины светостабилизаторы” ловят радикалы, образующиеся при дозе облучения.

В качестве регулятора используют, например, -терпинен и терпинолен.

В качестве инициаторов возможно использование, например, коммерчески доступного радикального инициатора, как, например, 2,2′-азобис-(изобутиронитрил).

В качестве ненасыщенной карбоновой кислоты возможно использование, например, метакриловой кислоты или акриловой кислоты.

В качестве модификатора ударопрочности возможно использование структуры ядро – оболочка или модификатора ударопрочности ядро – оболочка I – оболочка II.

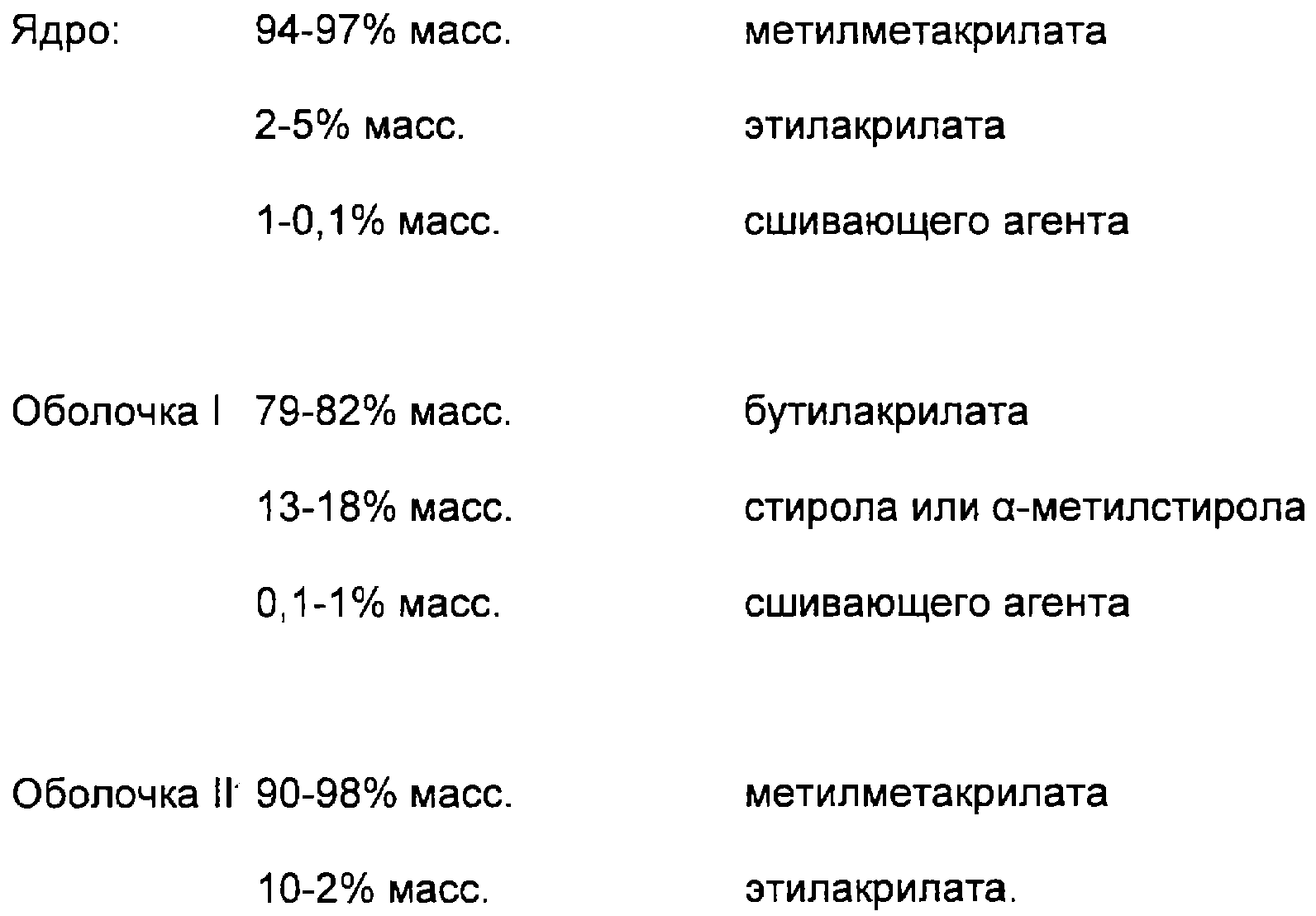

Модификатор ударопрочности ядро – оболочка I – оболочка II имеет, например, следующий состав:

В качестве сшивающего агента в модификаторе ударопрочности (ядро или оболочка I) возможно использование, например, ди(мет)акрилатов или дивинилбензолов или аллил(мет)акрилатов. Также возможны смеси компонентов сшивающего агента. Массовое отношение ядро:оболочка I:оболочка II составляет между 20-30:30-50:20-40 мас.%. Модификатор ударопрочности и его получение описаны, например, в европейской заявке на патент ЕР 0828772 или патентах США US 3793402 или US 4690986.

Наряду с чистым модификатором ударопрочности в виде порошка также возможно использование модификатора ударопрочности в виде маточной смеси.

В качестве основной массы для маточной смеси могут использоваться коммерчески доступные формовочные массы PLEXIGLAS^®, такие как, например, PLEXIGLAS^®7H или PLEXIGLAS^®6N или PLEXIGLAS^®7N. Данные формовочные массы выпускаются фирмой Röhm GmbH & Со. KG.

В качестве основной массы для маточной смеси может использоваться гранулят из PLEXIGLAS^®GS.

Получение маточной смеси происходит обычным способом коагуляции расплава/компоундирования. Количество модификатора ударопрочности в маточной смеси может составлять между 10 и 50 мас.%, в расчете на общую массу маточной смеси.

Примеры

Пластины размером 2100×1290×4,0 мм получают обычным литьевым способом между стеклянными пластинами.

Литьевой способ описан, например, в справочнике “Kunststoff-Handbuch”, Bd. IX, S. 15, Carl Hanser Verlag (1975) или в “Ullmanns Enzyclopädie der technischen Chemie”, Bd. 19, S. 22, 4. Auflage, Varlag Chemie (198).

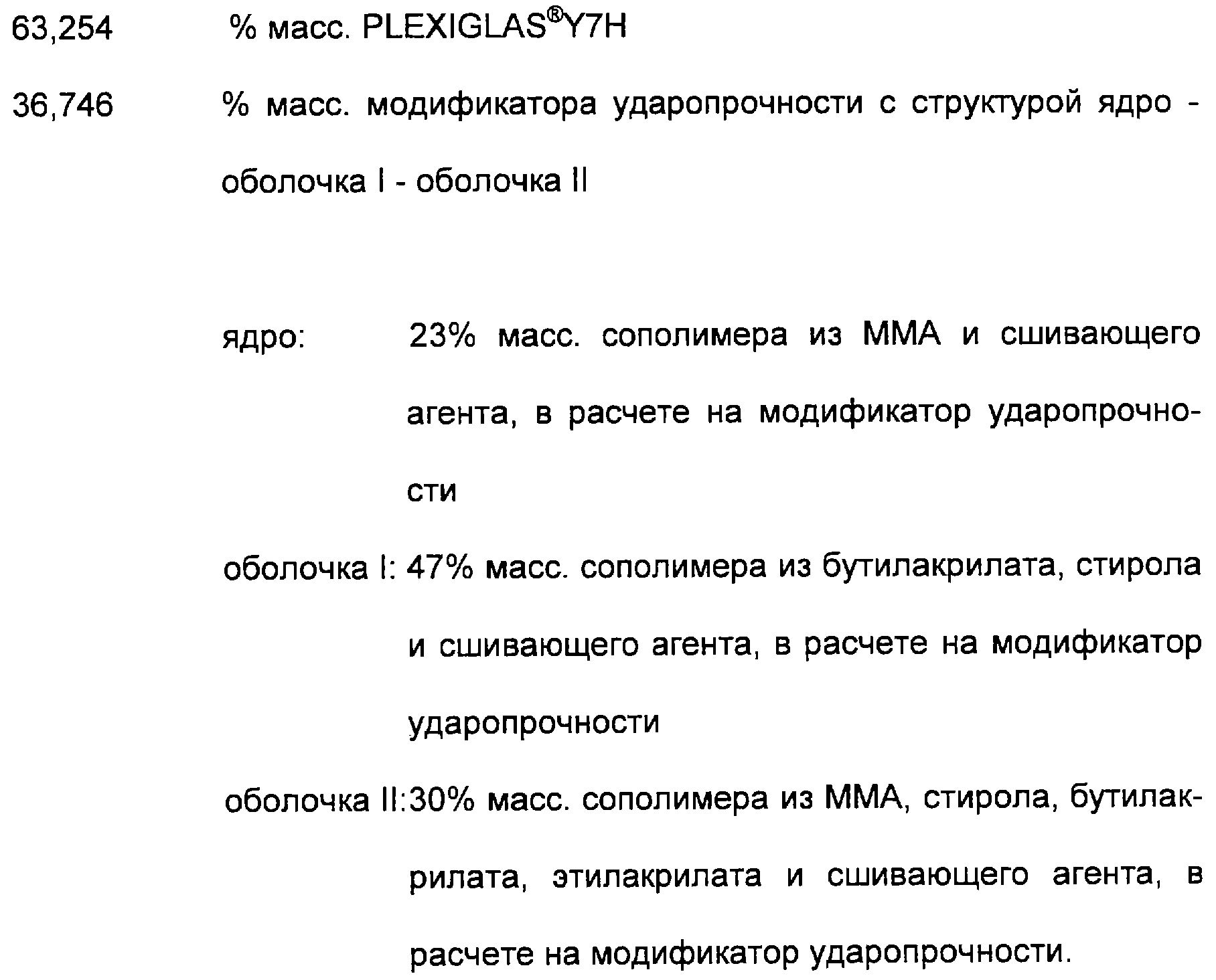

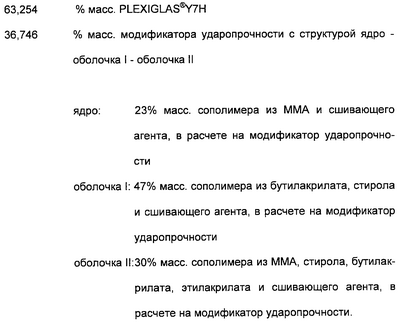

В качестве предложенной согласно изобретению композиции используют смесь из 80 мас.% ММА и 20 мас.% смеси модификатора ударопрочности следующего состава:

Для сравнения используют коммерчески доступный PLEXIGLAS^®GS 233, полученный от фирмы Rohm GmbH & Со. KG. Пластины из PLEXIGLAS^®GS 233 имеют аналогичные размеры, как и полученные согласно изобретению пластины.

Таблица 2
	Единицы измерения	Контрольный образец: PLEXIGLAS^®GS 233	Предложенный согласно изобретению состав
Шарпи	кДж/м²	18,4	34,7
Вика	°С	115,75	113,3
Модуль Е		3,227	2,890
Светопропускание	%	92,45	92,05

Ударопрочность по Шарпи определяют согласно ISO 179/1 fU.

Прибор производит и реализует фирма Coesfeld. Определение температуры по Вика происходит согласно DIN 306.

Модуль Е определяют согласно ISO 527.

Результаты показывают, что удалось получить ударопрочный модифицированный литьевой материал из ММА и полимеризируемого модификатора ударопрочности, который наряду с отчетливо повышенной ударопрочностью демонстрирует обычные положительные характеристики материала PLEXIGLAS^®GS. Пластины были бесцветные и без замутнения, и они не показывают ни отделения от стеклянной пластины, ни мест сцепления со стеклянной пластиной.

Предложенное согласно изобретению формованное изделие подходят для всех применений, в которых до настоящего времени применялись PLEXIGLAS^®GS или XT. Кроме того, оно на основании высокой ударопрочности особенно подходит для применения при облицовке балконов (бесцветное, цветное, прозрачное или покровное), в качестве материала для солярия, для звукоизоляционных стен на транспортных путях и для рекламных щитов.

Формула изобретения

1. Пластмассовое формованное изделие, полученное путем полимеризации смеси, содержащей, мас.%:

Метилметакрилат	65-99,5
Ненасыщенная карбоновая кислота	0-3
Модификатор ударопрочности	0,5-35
Сшивающий агент	0-1
Стабилизатор	0,5-1
Инициатор	0,001-0,1
Смазка	0,01-1,0
Регулятор	0,001-0,031

литьевым методом, причем модификатор ударопрочности растворяют в метилметакрилате или частично полимеризованном метилметакрилате (сиропе) и раствор затем заливают в камеру.

2. Пластмассовое формованное изделие по п.1, отличающееся тем, что модификатор ударопрочности находится в виде маточной смеси из полиметилметакрилата и модификатора ударопрочности.

3. Пластмассовое формованное изделие по п.2, отличающееся тем, что маточная смесь состоит из 10-50 мас.% модификатора ударопрочности и 50-90 мас.% полиметилметакрилата.

TZ4A – Поправки к описаниям изобретений

Часть описания, где обнаружена ошибка: Текст опис., страница 2, строки 6-7

Напечатано: … и выпускаются фирмой Rohm GmbH…

Следует читать: …, и выпускаются фирмой Röhm GmbH…

Номер и год публикации бюллетеня: 33-2006

Извещение опубликовано: 27.02.2008 БИ: 06/2008

TZ4A – Поправки к описаниям изобретений

Часть описания, где обнаружена ошибка: строка 8

Напечатано: … и PLEXIGIAS…

Следует читать: … и PLEXIGLAS…

Номер и год публикации бюллетеня: 33-2006

Извещение опубликовано: 27.02.2008 БИ: 06/2008

TZ4A – Поправки к описаниям изобретений

Часть описания, где обнаружена ошибка: страница 5, строка 27

Напечатано: фирмы Rohm GmbH…

Следует читать: фирмы Röhm GmbH…

Номер и год публикации бюллетеня: 33-2006

Извещение опубликовано: 27.02.2008 БИ: 06/2008

Прежний патентообладатель:

Рем ГмбХ унд Ко. КГ (DE)

(73) Патентообладатель:

Эвоник Рём ГмбХ (DE)

Договор № РП0000938 зарегистрирован 05.08.2010

Извещение опубликовано: 20.09.2010 БИ: 26/2010
