(54) УСТАНОВКА ДЛЯ ПОДГОТОВКИ ПОДПИТОЧНОЙ ВОДЫ ТЕПЛОСЕТИ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях. Установка для подготовки подпиточной воды теплосети содержит трубопровод обрабатываемой подпиточной воды, к которому подключена кислотопроводом емкость с кислотой, включенный в кислотопровод насос-дозатор, регулятор заданной величины pH обрабатываемой подпиточной воды, связанный с датчиками pH и температуры обрабатываемой воды, установленными на трубопроводе обрабатываемой подпиточной воды после точки подключения кислотопровода, а также преобразователь частоты вращения электропривода насоса-дозатора. Технический результат – повышение качества, надежности и экономичности противонакипной обработки подпиточной воды. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях.

Известны аналоги – установки для подготовки подпиточной воды теплосети методом подкисления, содержащие трубопровод подпиточной воды, к которому подключена кислотопроводом емкость с концентрированной серной кислотой, включенный в кислотопровод насос-дозатор, представляющий собой струйный насос-эжектор, соединенный с дозатором – дроссельным устройством с переменным гидравлическим сопротивлением, подключенные к дозатору датчики электрической проводимости исходной и подкисленной подпиточной воды, установленный в насосе-дозаторе стабилизатор вязкости кислоты, представляющий собой теплообменник типа «труба в трубе» (см. кн. Лапотышкина Н.П., Сазонов Р.П. Водоподготовка и водно-химический режим тепловых сетей. – М.: Энергоиздат, 1982, с.73-75, рис.4.8., 4.9., 4.10. и описания к ним). Этот аналог принят в качестве прототипа.

Недостатками прототипа и аналогов являются пониженные качество, надежность и экономичность подготовки подпиточной воды. Пониженные надежность, экономичность и качество подготовки воды обусловлены усложненностью схемы установки, необходимостью применения теплообменника с постоянной температурой греющего теплоносителя, сложностью и недостаточностью регулирования установки по электропроводимости исходной и подкисленной подпиточной воды. По этой причине установка-прототип не нашла применение в теплоэнергетических установках.

Технический результат, достигаемый заявленным изобретением, заключается в повышении качества, надежности и экономичности противонакипной обработки подпиточной воды за счет регулирования количества дозируемой в подпиточную воду серной кислоты по заданной величине pH обрабатываемой подпиточной воды.

Для достижения этого результата предложена установка для подготовки подпиточной воды теплосети, содержащая трубопровод обрабатываемой подпиточной воды, к которому подключена кислотопроводом емкость с кислотой, включенный в кислотопровод насос-дозатор.

Особенность заключается в том, что установка снабжена регулятором заданной величины pH обрабатываемой подпиточной воды, соединенным с датчиками pH и температуры обрабатываемой воды, установленными на трубопроводе обрабатываемой подпиточной воды после точки подключения кислотопровода, а также с преобразователем частоты вращения электропривода насоса-дозатора.

Новая совокупность элементов позволяет повысить качество, надежность и экономичность противонакипной обработки воды благодаря поддержанию оптимальной дозировки серной кислоты в подпиточную воду с помощью регулируемой работы насоса-дозатора и исключению режимов с излишним или недостаточным количеством дозируемого реагента.

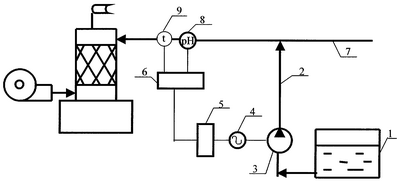

На чертеже представлена принципиальная схема установки для противонакипной обработки подпиточной воды теплосети.

Установка содержит емкость серной кислоты 1 с подключенным к ней кислотопроводом 2 и насосом-дозатором 3 с электроприводом 4, преобразователь частоты вращения 5 электропривода 4 насоса-дозатора 3, регулятор 6 заданной величины pH обрабатываемой подпиточной воды, соединенный с установленными на трубопроводе 7 обрабатываемой подпиточной воды датчиками 8 и 9 величин pH и температуры обрабатываемой подпиточной воды соответственно, установленными после точки подключения кислотопровода 2.

Установка для противонакипной обработки подпиточной воды работает следующим образом. Из емкости 1 кислота по кислотопроводу 2 с помощью кислотоупорного насоса-дозатора 3 подается в трубопровод 7 обрабатываемой подпиточной воды. Количество подаваемой кислоты 3 зависит от величин pH и температуры обрабатываемой подпиточной воды, определяемых с помощью датчиков 8 и 9 соответственно. Регулятор 6 по определенной величине pH обрабатываемой воды посылает импульс к преобразователю частоты вращения 5 электропривода 4 насоса-дозатора 3. В результате изменения частоты вращения электропривода 4 меняется и частота вращения рабочего колеса насоса-дозатора 3, подающего кислоту в трубопровод 7 обрабатываемой подпиточной воды, а величина pH обрабатываемой подпиточной воды стабильно поддерживается на заданном уровне. По импульсу от датчика 9 в регулятор 6 вводится поправка к заданной величине pH обрабатываемой подпиточной воды на температуру обрабатываемой воды.

Формула изобретения

Установка для подготовки подпиточной воды теплосети, содержащая трубопровод обрабатываемой подпиточной воды, к которому подключена кислотопроводом емкость с кислотой, включенный в кислотопровод насос-дозатор, отличающаяся тем, что установка снабжена регулятором заданной величины pH обрабатываемой подпиточной воды, связанным с датчиком pH и датчиком температуры обрабатываемой подпиточной воды, установленными на трубопроводе обрабатываемой подпиточной воды после точки подключения кислотопровода, а также преобразователем частоты вращения электропривода насоса-дозатора.
