Патент на изобретение №2288130
|
||||||||||||||||||||||||||
(54) КОРПУС МОРСКОГО СУДНА
(57) Реферат:
Изобретение относится к судостроению и касается корпусов морских стальных судов, включающих конструкции из алюминиевых сплавов. Стальная верхняя палуба судна выполнена со встроенной заподлицо с ней алюминиевой вставкой длиной более половины длины судна, при этом вставка в плане имеет скругленные углы и по своему периметру соединена со стальной палубой на биметаллической полосе, приваренной к палубе и к вставке под углом, близким к нормали. Местные вырезы верхней палубы выполнены в алюминиевой вставке. Технический результат заключается в уменьшении массы корпуса судна, снижении трудоемкости его изготовления. 4 ил.
Изобретение относится к судостроению и касается корпусов морских стальных судов, включающих конструкции из алюминиевых сплавов. Известны корпуса судов, имеющие алюминиевые конструкции, соединенные со стальными на биметаллических полосах и планках, которые позволяют обойтись без клепки (а.с. 682411, СССР, 04.04.1978 г.). Однако такие конструкции применяются, в основном, для соединения надстройки с корпусом судна. Известны также корпуса судов с верхней палубой, имеющей местные вырезы с подкреплениями, которые предотвращают появление трещин в углах вырезов при общем изгибе корпуса на волнении (Барабанов Н.В. Конструкция корпуса морских судов. Л.: Судостроение, 1981, с.420-426, рис.220, 221, 223 – прототип). Такое техническое решение, однако, увеличивает массу корпуса в верхней его части и усложняет конструкцию. Цель предлагаемого изобретения – уменьшение массы корпуса судна, снижение трудоемкости его изготовления. Указанная цель достигается тем, что стальная верхняя палуба выполнена со встроенной заподлицо с ней алюминиевой вставкой длиной более половины длины судна, шириной 0,3-0,7 ширины палубы, при этом вставка в плане имеет скругленные углы и по своему периметру соединена со стальной палубой на биметаллической полосе, приваренной к палубе и к вставке под углом, близким к нормали, причем к поперечной части этой полосы примыкают ребра жесткости продольного набора, к продольной части – биметаллические планки поперечного набора палубы вместе с закладными бракетами, соединенными с карлингсом стальной части палубы, а местные вырезы верхней палубы выполнены в алюминиевой вставке. Суть предложенной конструкции корпуса поясняется чертежами: на фиг.1 показан план верхней палубы, на фиг.2, 3 и 4 – соответственно сечения А-А, Б-Б и В-В в увеличенном масштабе. Корпус судна содержит верхнюю палубу 1 с поперечным набором 2 и продольным набором 3, которая имеет заподлицо с ней алюминиевую вставку 4 с биметаллической полосой 5 и со округлениями углов 6 в плане. Во вставке 4 выполнены необходимые местные вырезы 7. К биметаллической полосе 5 примыкают с двух сторон ребра жесткости продольного набора 3 и биметаллические планки 8 поперечного набора 2 вместе с закладными бракетами 9, соединенными с карлингсом продольного набора 3. На волнении в случае отключения надстройки от участия в общем изгибе корпуса судна наибольшие нормальные напряжения, как правило, возникают в верхней палубе 1 в районе мидель-шпангоута. При этом по классической формуле теории упругости нормальные напряжения равны
где Е – модуль упругости материала,

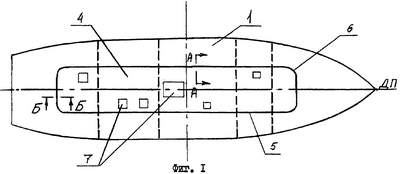

Так как линейная деформация при изгибе корпуса в соседних участках вставки и стальной палубы одинакова (из условия отсутствия разрыва), то нормальные напряжения будут прямо пропорциональны модулю упругости, то есть во вставке в три раза меньше, чем в стальной палубе. Таким образом, достаточно расположить все основные вырезы 7 палубы 1 во вставке 4, чтобы отпала необходимость в подкреплениях вырезов. Длина алюминиевой вставки определяется тем, чтобы ее округления попадали в оконечности судна, где существенно снижается уровень нормальных напряжений. Ширина вставки 0,3-0,7 от ширины верхней палубы обусловлена следующим: нижний предел ширины диктуется необходимостью компоновки основных вырезов во вставке, а верхний – наличием стального палубного стрингера, отвечающего за общую прочность корпуса судна. Вставку 4 технологичнее всего выполнять из алюминиевых прессованных панелей с продольными ребрами жесткости. При этом бимсы вставки для упрощения конструкции делают навесными. Установка закладных бракет 9 помогает обеспечить непрерывность поперечного набора 2 и зафиксировать вставку 4 на необходимой высоте. В сечениях А-А, Б-Б и В-В показана конструкция вставки 4 без алюминиевых карлингсов, но они могут быть применены с увеличением ширины вставки (в пределах заданной). В этом случае соединение стального и алюминиевого карлингсов обеспечивается аналогично сечению А-А (только карлингс вставки не будет навесным), а дополнительные закладные бракеты соединят биметаллическую планку карлингсов со стальным рамным бимсом палубы 1. Предложенная конструкция обеспечивает применение алюминиевых конструкций в составе верхней палубы стального корпуса и отсутствие подкреплений вырезов в верхней палубе, что ведет к уменьшению массы корпуса судна и снижению трудоемкости его изготовления.
Формула изобретения
Корпус морского судна, содержащий верхнюю палубу с местными вырезами и набором, отличающийся тем, что стальная верхняя палуба выполнена со встроенной заподлицо с ней алюминиевой вставкой длиной более половины длины судна, шириной 0,3-0,7 ширины палубы, при этом вставка в плане имеет скругленные углы и по своему периметру соединена со стальной палубой на биметаллической полосе, приваренной к палубе и к вставке под углом, близким к нормали, причем к поперечной части этой полосы примыкают ребра жесткости продольного набора, к продольной части – биметаллические планки поперечного набора палубы вместе с закладными бракетами, соединенными с карлингсом стальной части палубы, а местные вырезы верхней палубы выполнены в алюминиевой вставке.
РИСУНКИ
