Патент на изобретение №2287974

(54) ХРАНИЛИЩЕ ДЛЯ КОЛЛЕКЦИОНИРОВАНИЯ И ХРАНЕНИЯ КРУГЛЫХ МОНЕТ

(57) Реферат:

Изобретение относится к нумизматике и может быть использовано для хранения круглых монет. Хранилище включает расположенные на листе прозрачные карманы для монетодержателей, в котором монетодержатели выполнены из прозрачного тонкого материала и состоят из клинообразной емкости для размещения монет разного диаметра и достоинства и одной или двух пазух с прямолинейной или криволинейной боковой поверхностью. В пазухи помещены тонкие упругие пластины для увеличения жесткости и устраивания замка в выполненных на листе карманах. Такое выполнение обеспечивает фиксацию монет от поворота и их компактное расположение, снижение трудозатрат. 2 з.п. ф-лы, 16 ил.

Изобретение относится к области нумизматики и может быть использовано для хранения монет.

Данная конструкция имеет следующие недостатки:

– при перевороте страниц альбома круглые монеты поворачиваются в прямоугольных ячейках, что ухудшает их обзор и изучение;

– монетодержатели и “карманы” имеют значительное количество типоразмеров;

– большие размеры монетодержателей требуют применения более прочного и толстого прозрачного материала, что ухудшает обзор монет и увеличивает стоимость и трудоемкость изготовления изделий;

– недостаточно компактное расположение монет на листе.

Целью изобретения является обеспечение фиксации монет от их поворота, более компактное и функциональное расположение монет на листе, снижение количества типоразмеров, расхода материала, трудоемкости и стоимости изготовления изделия при улучшении его качества.

Достигается эта цель тем, что монеты разного диаметра и достоинства функционально объединены в блоки не менее чем по 2-3 монеты в каждом и помещены последовательно, начиная с монеты меньшего диаметра, в прозрачный прямоугольный монетодержатель, имеющий внутри клинообразную емкость для монет, высота которой соответствует максимальному и минимальному диаметру монет в блоке, и одну или две клинообразные “пазухи” с прямоугольной или криволинейной боковой поверхностью, а монетодержатели с монетами помещены в прямоугольные “карманы”, расположенные на листе горизонтально или вертикально, причем габаритные размеры монетодержателей и соответствующих им “карманов” выполнены одного типоразмера исходя из максимального диаметра монеты в комплекте.

Монетодержатели благодаря своим небольшим размерам могут быть изготовлены из тонкого прозрачного материала, а для увеличения их жесткости в боковые “пазухи” могут быть вставлены упругие клинообразные пластинки.

Для хранения монет одного диаметра последние сблокированы по 2 монеты и помещены в монетодержатель, в котором устроены две клинообразные емкости для монет, направленные навстречу друг другу меньшими основаниями.

Конструкция хранилища для монет поясняется на примере хранения комплекта евромонет, состоящего из 8 монет разного диаметра и цвета металла.

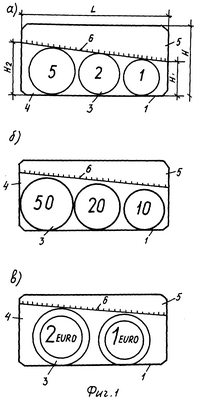

На фиг.1а дан план монетодержателя с одной клинообразной “пазухой” и клинообразной емкостью для блока монет разного диаметра в 1с, 2с, 5с из металла красного цвета; на фиг.1б – то же, 10с, 20с, 50с из металла желтого цвета; на фиг.1в – то же, 1E, 2E из металла желто-серого цвета; на фиг.2 дан план монетодержателя для блока из двух монет одного диаметра; на фиг.3 дан план монетодержателя с двумя клинообразными “пазухами” и одной центральной клинообразной емкостью для блока из трех монет разного диаметра; на фиг.4 дан план монетодержателя с криволинейной боковой поверхностью клинообразной емкости; на фиг.5 дан план монетодержателя с вставленной в “пазуху упругой пластиной; на фиг.6 дан разрез 1-1 на фиг.5 /для варианта пластины с “гребенкой”/; на фиг.7 дан разрез 1-1 на фиг.5 /для варианта пластины без “гребенки”/; на фиг.8 дан план варианта монетодержателя из жесткого упругого материала /например, пластика/; на фиг.9 дан разрез 2-2 на фиг.8; на фиг.10 дан разрез 3-3 на фиг.8; на фиг.11 дан план “карманов” для монетодержателей, расположенных на листе горизонтально; на фиг.12 – то же, вертикально; на фиг.13 – то же, горизонтально и вертикально; на фиг.14 дан план монетодержателя, указанного в прототипе, но с устроенной в нем дополнительной спайкой, образовавшей клинообразную емкость для каждой монеты; на фиг.15 показан способ изготовления монетодержателя из круглой прозрачной трубки; на фиг.16 дан план монетодержателей, образованных в сплющенной трубке.

Хранилище для коллекционирования и хранения круглых монет включает изготовленные из прозрачного материала, например полиэтиленовой пленки, прямоугольные монетодержатели 1 и “карманы” 2 для этих монетодержателей.

Каждый монетодержатель предназначен для помещения в него блока монет, состоящего не менее чем из 2-3 монет разного диаметра и достоинства, подобранных в соответствии с их функциональными данными.

Монетодержатели имеют клинообразную емкость для монет 4, высота которой H₁ и Н₂ соответствует максимальному и минимальному диаметру монет в блоке, и одну или две клинообразные “пазухи” 5 с прямолинейной 6 или криволинейной 7 боковой поверхностью.

Монеты 3 помещаются в клинообразную емкость последовательно, начиная с монеты меньшего диаметра, и каждая монета продвигается внутрь до упора с наклонной боковой поверхностью 6 или 7, благодаря чему ликвидируется возможный поворот монеты.

Затем монетодержатели 1 с монетами 3 помещаются стороной, где находится монета большего диаметра, в соответствующие прозрачные “карманы” 2, которые могут иметь на листе горизонтальное /фиг.11 /, вертикальное /фиг.12/ или смешанное /фиг.13/ расположение.

Монеты одного диаметра могут быть сблокированы по две монеты и помещены в монетодержатель, в котором сделаны две клинообразные емкости 8, направленные навстречу друг другу меньшими основаниями.

Для увеличения жесткости монетодержателя при изготовлении его из тонкого прозрачного материала в “пазухи” 5 вставляется упругая тонкая пластина 9, на которой могут быть напечатаны данные о монетах и которая может быть использована также и для устройства замка 10 в специально сделанных на листе “карманах” 11, что позволит надежно удерживать монетодержатели в “карманах” 2.

Упругая пластина 9 может быть выполнена с гребенкой 12, которая увеличит трение монеты по боковой поверхности. В этом случае пластина приклеивается к прозрачному материалу монетодержателя.

Как вариант, монетодержатель с клинообразной емкостью может быть изготовлен из прочного упругого материала и иметь боковые канавки с наклонными прижимными “щечками” 13, которые увеличат прочность фиксации монет.

Использованный в заявке прототип с целью обеспечения фиксации монет от поворота в ячейке также может быть усовершенствован. Для этого, как показано на фиг.14, необходимо сделать дополнительную наклонную спайку 14 и превратить таким образом прямоугольную ячейку в клинообразную.

Предлагаемый способ изготовления монетодержателей заключается в том, что делается прозрачная трубка 15 необходимого диаметра, которая затем сплющивается (16) и в ней устраиваются жесткие или пустотелые клинообразные “пазухи” 17 необходимого размера, после чего она разрезается на отдельные монетодержатели.

Формула изобретения

1. Хранилище для монет, включающее расположенные на листе прозрачные карманы для монетодержателей, в котором монетодержатели выполнены из прозрачного тонкого материала и состоят из клинообразной емкости для размещения монет разного диаметра и достоинства и одной или двух пазух с прямолинейной или криволинейной боковой поверхностью, при этом в пазухи помещены тонкие упругие пластины для увеличения жесткости и устраивания замка в выполненных на листе карманах.

2. Хранилище по п.1, отличающееся тем, что для монет одного диаметра монетодержатели выполнены с двумя клинообразными емкостями.

3. Хранилище по п.1, отличающееся тем, что выполненные на листе прозрачные карманы для монетодержателей могут быть расположены горизонтально, вертикально или иметь смешанное расположение.

РИСУНКИ
