Патент на изобретение №2287893

(54) ЦИФРОВОЙ ФИЛЬТР В СИСТЕМЕ ОСТАТОЧНЫХ КЛАССОВ

(57) Реферат:

Изобретение относится к радиотехнике. Его использование в системах цифровой обработки речи и изображений в реальном масштабе времени позволяет получить технический результат в виде повышения быстродействия выполнения арифметических операций по модулю при расчете разностного уравнения цифрового фильтра. Цифровой фильтр в системе остаточных классов включает в свой состав генератор гармонического сигнала, преобразователь кода системы остаточных классов в код позиционной системы счисления и N вычислителей по модулю, каждый из которых содержит преобразователи позиционного кода в модулярную дискретно-логарифмическую форму, сдвиговые регистры цифровых отсчетов сигнала и сдвиговые регистры цифровых отсчетов импульсной характеристики фильтра, сумматоры по модулю, преобразователи кода из дискретно-логарифмической в модулярную форму, управляемые фазовращатели и измеритель сдвига фазы. 2 ил.

Изобретение относится к радиотехнике и может быть использовано в системах цифровой обработки речи и изображений в реальном масштабе времени.

Известен цифровой фильтр в системе остаточных классов (аналог) [1, с.243, рис.7.4 и рис.7.5], содержащий преобразователь двоичного позиционного кода в код системы остаточных классов, цифровые фильтры по модулю m_i (; N – количество оснований системы остаточных классов; m_i – взаимно простые целые положительные числа) и преобразователь кода системы остаточных классов в двоичный позиционный код. При этом каждый цифровой фильтр по модулю m_i содержит 2·К цифровых линий задержки (регистров хранения промежуточных результатов расчета), К сумматоров по модулю m_i и К умножителей по модулю m_i, где К – порядок цифрового фильтра.

Недостаток аналога – большая длительность конвейерной задержки в цифровых фильтрах по модулям системы остаточных классов при расчете реакции фильтра на входное воздействие, прямо пропорциональная порядку К цифрового фильтра.

Наиболее близким по технической сущности (прототипом к предлагаемому изобретению) является цифровой фильтр в системе остаточных классов [2, с.10-11, рис.4 и 5], содержащий вычислители по модулю m_i (; N – количество оснований системы остаточных классов; m_i – взаимно простые целые положительные числа) и преобразователь кода системы остаточных классов в код позиционной системы счисления, причем i-й вычислитель по модулю содержит два преобразователя позиционного кода в модулярную дискретно-логарифмическую форму, 2·К сдвиговых регистра хранения цифровых отсчетов сигнала и цифровых отсчетов импульсной характеристики фильтра, К сумматоров по модулю (m_i-1), К преобразователей кода из дискретно-логарифмической в модулярную форму (К – порядок цифрового фильтра) и пирамидальный сумматор по модулю m_i, состоящий из двухвходовых сумматоров по модулю m_i, аналогичных сумматорам в двоичной позиционной системе счисления.

Недостаток прототипа – большая длительность задержки при расчете реакции цифрового фильтра на входное воздействие, прямо пропорциональная количеству ярусов в пирамидальном сумматоре по модулю m_i, число которых равно , где – символ округления в большую сторону до ближайшего целого числа.

Задача, на решение которой направлено заявляемое устройство, состоит в сокращении времени задержки при расчете реакции цифрового фильтра на входное воздействие.

Технический результат выражается в повышении быстродействия выполнения арифметических операций по модулю при расчете разностного уравнения цифрового фильтра.

Технический результат достигается тем, что в цифровой фильтр в системе остаточных классов, содержащий вычислители по модулю m_i (; N – количество оснований системы остаточных классов; m_i – взаимно простые целые положительные числа) и преобразователь кода системы остаточных классов в код позиционной системы счисления, выход которого является выходом устройства, причем первый и второй входы i-го вычислителя по модулю подключены соответственно к первому и второму входам цифрового фильтра, а выход i-го вычислителя по модулю m_i – к соответствующему входу преобразователя кода системы остаточных классов в код позиционной системы счисления, при этом i-й вычислитель по модулю m_i содержит первый и второй преобразователи позиционного кода в модулярную дискретно-логарифмическую форму, входы которых соответственно являются первыми и вторыми входами i-го вычислителя по модулю m_i, К последовательно соединенных сдвиговых регистров цифровых отсчетов сигнала, К последовательно соединенных сдвиговых регистров цифровых отсчетов импульсной характеристики фильтра, К сумматоров по модулю (m_i-1) и К преобразователей кода из дискретно-логарифмической в модулярную форму (К – порядок цифрового фильтра), при этом вход первого сдвигового регистра цифровых отсчетов сигнала и вход первого сдвигового регистра цифровых отсчетов импульсной характеристики фильтра подключены соответственно к выходу первого и выходу второго преобразователей позиционного кода в модулярную дискретно-логарифмическую форму, причем выходы j-х сдвиговых регистров цифровых отсчетов сигнала и сдвиговых регистров цифровых отсчетов импульсной характеристики фильтра соединены соответственно с первым и вторым входами j-го сумматора по модулю (m_i-1), выход которого подключен ко входу j-го преобразователя кода из дискретно-логарифмической в модулярную форму, согласно изобретению в состав цифрового фильтра в системе остаточных классов введен генератор гармонического сигнала, выход которого подключен к третьим входам вычислителей по модулю m_i, а в состав вычислителей по модулю m_i введены К управляемых фазовращателей и измеритель сдвига фазы, выход которого является выходом i-го вычислителя по модулю , причем первый вход измерителя сдвига фазы и первый вход первого управляемого фазовращателя соединены с третьим входом i-го вычислителя по модулю m_i, выход l-го управляемого фазовращателя соединен с первым входом (l+1)-го управляемого фазовращателя, выход К-го управляемого фазовращателя подключен ко второму входу измерителя сдвига фазы, а второй вход j-го управляемого фазовращателя соединен с выходом j-го преобразователя кода из дискретно-логарифмической в модулярную форму.

Анализ научно-технической литературы показал, что до даты подачи заявки отсутствовали устройства с указанной совокупностью признаков.

Следовательно, предложение отвечает требованию новизны.

Кроме того, требуемый технический результат достигается всей вновь введенной совокупностью существенных признаков, в частности тем, что в цифровой фильтр введены новые функциональные элементы – генератор гармонического сигнала, последовательно соединенные управляемые фазовращатели и измеритель сдвига фазы.

В известной литературе отсутствуют сведения об использовании указанной совокупности элементов для решения указанной технической задачи.

Следовательно, предложение отвечает требованию изобретательского уровня.

При этом, как будет показано ниже, все использованные в предлагаемом устройстве элементы являются стандартными цифровыми элементами, применяемыми в вычислительной технике, и стандартными элементами радиотехнических устройств СВЧ-диапазона.

Следовательно, предложение отвечает требованию промышленной применимости.

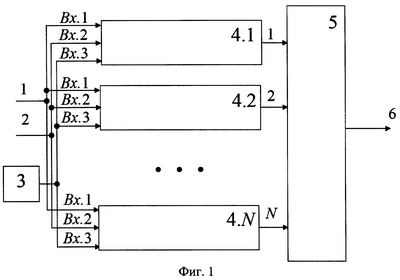

На фиг.1 представлена структурная схема предлагаемого цифрового фильтра в системе остаточных классов, где 1 и 2 – входы цифрового фильтра, 3 – генератор гармонического сигнала, 4.i – вычислитель по модулю , 5 – преобразователь кода системы остаточных классов в код позиционной системы счисления, 6 – выход цифрового фильтра.

Входы 1 и 2 цифрового фильтра соединены соответственно с входами Вх.1 и Вх.2 вычислителей по модулю m_i 4.1-4.N, ко входу Вх.3 которых подключен выход генератора гармонического сигнала 3, при этом выходы вычислителей по модулю m_i 4.1-4.N соединены с соответствующими входами преобразователя кода системы остаточных классов в код позиционной системы счисления 5, выход которого является выходом 6 цифрового фильтра в системе остаточных классов.

На фиг.2 представлена структурная схема вычислителя по модулю m_i 4.i , где 7.1 и 7.2 – соответственно первый и второй преобразователи позиционного кода в модулярную дискретно-логарифмическую форму, 8.1.1-8.1.K и 8.2.1-8.2.К – соответственно сдвиговые регистры цифровых отсчетов сигнала и сдвиговые регистры цифровых отсчетов импульсной характеристики фильтра, 9.1-9.К – сумматоры по модулю (m_i-1), 10.1-10.К – преобразователи кода из дискретно-логарифмической в модулярную форму, 11.1-11.К – управляемые фазовращатели, 12 – измеритель сдвига фазы.

Входы первого и второго преобразователей позиционного кода в модулярную дискретно-логарифмическую форму 7.1 и 7.2 соединены соответственно с входами Вх.1 и Вх.2 вычислителя по модулю m_i 4.i, а выходы преобразователей 7.1 и 7.2 подключены соответственно ко входу сдвигового регистра цифровых отсчетов сигнала 8.1.1 и ко входу сдвигового регистра цифровых отсчетов импульсной характеристики фильтра 8.2.1, при этом выход регистра 8.1.j соединен со входом регистра 8.1.(j+1) и первым входом сумматора по модулю (m_i-1) 9.j , а выход регистра 8.2.j – со входом регистра 8.2.(j+1) и вторым входом сумматора по модулю (m_i-1) 9.j , причем выходы регистров 8.1.K и 8.2.K подключены соответственно к первому и второму входам сумматора по модулю (m_i-1) 9.К, выход сумматора по модулю (m_i-1) 9.l через преобразователь кода из дискретно-логарифмической в модулярную форму 10.l соединен со вторым входом управляемого фазовращателя 11.l, при этом первый вход управляемого фазовращателя 11.1 подключен ко входу Вх.3 вычислителя по модулю m_i 4.i и к первому входу измерителя сдвига фазы 12, а выход управляемого фазовращателя 11.j соединен с первым входом управляемого фазовращателя 11.(j+1) , причем выход управляемого фазовращателя 11.К подключен ко второму входу измерителя сдвига фазы 12, выход которого является выходом вычислителя по модулю m_i 4.i.

Рассмотрим работу цифрового фильтра в системе остаточных классов.

Перед началом работы цифрового фильтра через его вход 2 в регистры 8.2.1-8.2.K вычислителя по модулю m_i 4.i записываются преобразованные из двоичного позиционного кода в дискретно-логарифмическую форму в преобразователе 7.2 цифровые отсчеты импульсной характеристики фильтра.

Дискретно-логарифмическое представление целого числа а по произвольному целочисленному модулю здесь применяется для замены выполнения операции умножения по модулю т сложением по модулю (m-1) на основе использования свойств дискретных логарифмов и антилогарифмов [2, с.8-9], где – вычет числа а по модулю m. В этом случае при расчете разностного уравнения цифрового фильтра в вычислителе по модулю m_i 4.i :

операция умножения по модулю m_i цифровых отсчетов импульсной характеристики фильтра h(j) на цифровые отсчеты сигнала s(n-j) может быть заменена более экономной операцией сложения по модулю (m_i-1), где у(n) – n-й цифровой отсчет выходного сигнала фильтра.

При поступлении на вход 1 цифрового фильтра цифровых отсчетов сигнала s(n) они из двоичного позиционного кода переводятся в дискретно-логарифмическую форму в преобразователе 7.1 вычислителя по модулю m_i 4.i . Преобразованные цифровые отсчеты сигнала на каждом такте работы цифрового фильтра последовательно “продвигаются” в регистрах 8.1.1-8.1.К. Снимаемые с выхода регистров 8.1.j и 8.2.j данные на каждом такте складываются по модулю (m_i-1) в сумматоре 9.j. Тем самым формируется дискретный логарифм произведения в разностном уравнении (1) на n-м такте как сумма дискретных логарифмов чисел и. Полученный результат сложения затем преобразуется в модулярную форму в преобразователе 10.j. В данном преобразователе осуществляется процедура вычисления дискретного антилогарифма и перехода от представления числа по модулю (m_i-1) к представлению по модулю m_i числа [2, с.8].

Затем в соответствии с полученным результатом произведения по модулю m_i цифрового отсчета сигнала на цифровой отсчет импульсной характеристики фильтра в управляемом фазовращателе 11.j установится сдвиг фазы на угол . После прохождения через последовательно соединенные управляемые фазовращатели 11.1-11.K гармонического сигнала, поступающего на Вх.3 вычислителя по модулю m_i 4.i с выхода генератора 3, на выходе последнего фазовращателя 11.К установится суммарный набег фазы:

Из (2) и (1) видно, что суммарный набег фазы в данном случае будет прямо пропорционален величине n-го цифрового отсчета выходного сигнала фильтра у(n) по модулю m_i.

В измерителе сдвига фазы 12 происходит сравнение фазы сигнала на выходе генератора 3 и управляемого фазовращателя 11.K и выносится решение о величине модульной суммы . Этот результат поступает с выхода вычислителя по модулю m_i 4.i на соответствующий вход преобразователя кода системы остаточных классов в код позиционной системы счисления 5. В преобразователе 5 на основе китайской теоремы об остатках [2, с.11; 3, с.36] реализуется алгоритм перевода кода числа из системы остаточных классов в позиционный код числа у(n). Полученный результат вычисления у(n) подается на выход 6 цифрового фильтра в системе остаточных классов.

В качестве элементов для реализации цифрового фильтра в системе остаточных классов могут быть использованы полупроводниковые интегральные постоянные запоминающие устройства при построении преобразователей 7.1, 7.2 и 10.1-10.К, полупроводниковые интегральные триггеры при построении регистров 8.1.1-8.1.К и 8.2.1-8.2.K, двоичные позиционные сумматоры при построении сумматоров 9.1-9.К и преобразователя 5. При реализации генератора 3, управляемых фазовращателей 11.1-11.К и измерителя сдвига фазы 12 могут быть использованы схемные решения СВЧ-техники. В частности, управляемые фазовращатели могут быть реализованы как коммутируемые pin-диодами полосковые линии задержки [4, с.102], а измеритель сдвига фазы может быть выполнен по схеме измерителя неэнергетических параметров сигнала известной формы, построенного в виде набора из m_i корреляторов [5, с.488, рис.12.1].

С учетом изложенного сравним быстродействие вычисления разностного уравнения (2) в прототипе и предлагаемом цифровом фильтре.

Вследствие применения одинаковых блоков в прототипе и предлагаемом фильтре равно по величине как время преобразования кодов из позиционной системы счисления в модулярную дискретно-логарифмическую форму и в модулярную форму, так и время вычисления сумм по модулю (m_i-1). Отличие будет заключаться во времени формирования результатов суммирования К чисел по модулю m_i. Как уже отмечалось выше, в прототипе время сложения К чисел по модулю m_i будет прямо пропорционально . С учетом того, что в прототипе сложение К чисел осуществляется в пирамиде двухвходовых сумматоров, общее время формирования данной суммы будет равно:

где t_sm – время сложения двух чисел в позиционном сумматоре [2, с.11]: t_sm=5×t_per; t_per – время распространения сигнала переноса в сумматоре.

Так как время формирования сигнала переноса t_per не может быть меньше времени переключения полупроводникового логического вентиля t, то в качестве оценки времени сложения двух чисел можно воспользоваться выражением: t_sm5×t. С учетом приведенной в [6, с.173] оценки предельного времени переключения полупроводникового логического вентиля t=10^-10 с, получаем на основании (3) расчетное время формирования в прототипе суммы К чисел по модулю:

Время вычисления суммы К чисел по модулю в предлагаемом цифровом фильтре будет складываться из времени задержки гармонического сигнала при прохождении через К управляемых фазовращателей и времени принятия решения о значении результата арифметической операции в измерителе сдвига фазы. Учитывая, что поворот фазы на 360 градусов соответствует задержке сигнала на его период Т, максимальное время задержки в управляемых фазовращателях будет равно К·Т. Время принятия решения о значении результата в измерителе сдвига фазы можно оценить продолжительностью протекания переходных процессов в его корреляторах, которое приближенно равно длительности 5…10 периодов гармонического сигнала: (5…10)·T. Таким образом, общее время вычисления суммы К чисел по модулю в предлагаемом цифровом фильтре составит:

Известно [4], что уже сейчас на практике реализованы вплоть до 150 ГГц типовые радиотехнические элементы (в том числе и в интегральном исполнении), на основе которых могут быть построены генератор 3, управляемые фазовращатели 11.1-11.K и измеритель сдвига фазы 12. Тогда при частоте генератора гармонического сигнала =150 ГГц (T=0,0066 нс) получаем с учетом (5):

Из сравнения (4) и (6) видно, что предлагаемый цифровой фильтр предпочтительнее прототипа, если

Данное условие выполняется при К<740.

Таким образом, если порядок цифрового фильтра не превышает величины 740, то предлагаемая архитектура цифрового фильтра в системе остаточных классов предпочтительнее прототипа.

Источники информации

1. Нейрокомпьютеры в остаточных классах. Кн.11 (Червяков Н.И., Сахнюк П.А., Шапошников А.В., Макоха А.Н.): Учеб. пособие для вузов. – М.: Радиотехника, 2003. – 272 с.

3. Акушский И.Я., Юдицкий Д.И. Машинная арифметика в остаточных классах. – М.: Сов. Радио, 1968. – 440 с.

4. Радиоприемные устройства: Учеб. пособие для радиотехнич. спец. вузов / Ю.Т.Давыдов, Ю.С.Данилич, А.П.Жуковский. – М.: Высш. шк., 1989. – 342 с.

5. Тихонов В.И. Статистическая радиотехника. – М.: Сов. радио, 1966. – 678 с.

6. Акаев А.А., Майоров С.А. Оптические методы обработки информации. – М.: Высш. шк., 1988. – 237 с.

Формула изобретения

Цифровой фильтр в системе остаточных классов, содержащий вычислители по модулю m_i (; N – количество оснований системы остаточных классов; m_i – взаимно простые целые положительные числа) и преобразователь кода системы остаточных классов в код позиционной системы счисления, выход которого является выходом устройства, причем первый и второй входы i-го вычислителя по модулю m_i() подключены соответственно к первому и второму входу цифрового фильтра, а выход i-го вычислителя по модулю m_i – к соответствующему входу преобразователя кода системы остаточных классов в код позиционной системы счисления, при этом i-ый вычислитель по модулю m_i содержит первый и второй преобразователи позиционного кода в модулярную дискретно-логарифмическую форму, входы которых соответственно являются первыми и вторыми входами i-го вычислителя по модулю m_i, К последовательно соединенных сдвиговых регистров цифровых отсчетов сигнала, К последовательно соединенных сдвиговых регистров цифровых отсчетов импульсной характеристики фильтра, К сумматоров по модулю (m_i-1) и К преобразователей кода из дискретно-логарифмической в модулярную форму (К – порядок цифрового фильтра), при этом вход первого сдвигового регистра цифровых отсчетов сигнала и вход первого сдвигового регистра цифровых отсчетов импульсной характеристики фильтра подключены соответственно к выходу первого и выходу второго преобразователей позиционного кода в модулярную дискретно-логарифмическую форму, причем выходы j-ых сдвиговых регистров цифровых отсчетов сигнала и сдвиговых регистров цифровых отсчетов импульсной характеристики фильтра соединены соответственно с первым и вторым входом j-го сумматора по модулю (m_i-1), выход которого подключен ко входу j-го преобразователя кода из дискретно-логарифмической в модулярную форму, отличающийся тем, что в него введен генератор гармонического сигнала, выход которого подключен к третьим входам вычислителей по модулю m_i, а в состав вычислителей по модулю m_i введены К управляемых фазовращателей и измеритель сдвига фазы, выход которого является выходом i-го вычислителя по модулю , причем первый вход измерителя сдвига фазы и первый вход первого управляемого фазовращателя соединены с третьим входом i-го вычислителя по модулю m_i, выход 1-го управляемого фазовращателя соединен с первым входом (1+1)-го управляемого фазовращателя, выход К-го управляемого фазовращателя подключен ко второму входу измерителя сдвига фазы, а второй вход j-го управляемого фазовращателя соединен с выходом j-го преобразователя кода из дискретно-логарифмической в модулярную форму.
