Патент на изобретение №2287810

(54) СПОСОБ ОПРЕДЕЛЕНИЯ УДЕЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ БЕТОНА

(57) Реферат:

Способ определения удельной электрической проводимости бетона заключается в измерении полного электрического сопротивления предварительно пропитанного образца и последующем расчете удельной электрической проводимости по формуле. При этом вначале изготавливают сферический образец, размещая в его центре сферическую металлическую вставку с металлическим выводом. Вывод изолируют от бетона. Затем образец помещают в металлическую емкость, которую предварительно заполняют токопроводящей жидкостью. Измерение полного электрического сопротивления производят между металлической емкостью и металлическим выводом. Технический результат – повышение точности и скорости измерения удельной электрической проводимости бетона. 1 ил.

Изобретение относится к способам для оперативного измерения электрической проводимости бетона и может быть использовано в области строительной техники для контроля строительных материалов.

Известен способ определения удельной электрической проводимости бетона, заключающийся в измерении полного электрического сопротивления как минимум в двух точках на поверхности предварительно пропитанного образца и последующий расчет удельной электрической проводимости по формуле (см. Манчук Р.В. «Применение теории протекания к расчету электропроводности бетела». Известия вузов, Строительство, 2003, №8, стр.42-50).

Измерение электрического сопротивления производят между двумя точками, размещенными на противоположных гранях предварительно пропитанного образца, сформованного из бетона в виде куба (100×100×100 мм³), с последующим расчетом удельной электрической проводимости.

Недостатком указанного способа являются высокие требования к однородности пропитки образца, которые на практике сложно обеспечить.

При пропитке бетонного образца электрическая проводимость поверхностных слоев выше, чем глубинных, что приводит к неравномерному и неконтролируемому искажению линий плотности тока внутри образца. Для равномерной пропитки бетона требуется теоретически бесконечное время.

Кроме того, при измерении электрической проводимости в силу неровности поверхности образца технически сложно обеспечить эквипотенциальность двух противоположных граней образца (куба) наряду с изоляцией четырех остальных.

Технической задачей предлагаемого изобретения является повышение точности и скорости измерения удельной электрической проводимости бетона.

Техническая задача решается тем, что способ определения удельной электрической проводимости бетона, заключающийся в измерении полного электрического сопротивления предварительно пропитанного образца и последующем расчете удельной электрической проводимости по формуле, отличается тем, что вначале изготавливают сферический образец, размещая в его центре сферическую металлическую вставку с металлическим выводом, который изолируют от бетона, затем образец помещают в металлическую емкость, которую предварительно заполняют токопроводящей жидкостью, а измерение полного электрического сопротивления производят между металлической емкостью и металлическим выводом.

Поскольку процесс проникновения пропитывающего раствора идет от поверхности вглубь образца, то использование образца со сферической симметрией в случае изотропной структуры бетона позволяет получить неоднородность пропитки также сферической симметрии.

Погрузив на время измерения образец в токопроводящую жидкую среду, например ртуть, раствор электролита и др., легко обеспечить эквипотенциальность сферической поверхности.

Заявляемый способ позволяет проводить измерения удельной электрической проводимости бетона при неоднородности его пропитки.

Предлагаемый способ прост и позволяет проводить измерение удельной электрической проводимости бетона при неоднородности его пропитки, что позволяет сократить время пропитки и повысить точность измерений.

Способ определения удельной электрической проводимости бетона поясняется чертежом.

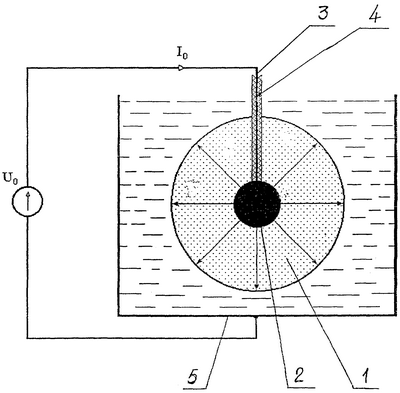

Образец 1 сферической формы изготавливают путем нанесения бетона на сферическую поверхность токопроводящей, например металлической, вставки 2, соединенной с металлическим отводом 3, изолированным от бетона с помощью трубки 4 из токоизолирующего материала, например из фторопласта.

Образец 1 помещают в металлическую емкость 5 с электролитом, обеспечивающий хороший электрический контакт с поверхностью бетона, и измеряют электрическое сопротивление между металлической емкостью 5 с электролитом и металлическим отводом 3, размещенным в центре образца 1.

Затем производят расчет удельной электрической проводимости по формуле ₀:

, где

Z₀ – полное электрическое сопротивление;

d – диаметр образца.

Формула изобретения

Способ определения удельной электрической проводимости бетона, заключающийся в измерении полного электрического сопротивления предварительно пропитанного образца и последующем расчете удельной электрической проводимости по формуле, отличающийся тем, что вначале изготавливают сферический образец, размещая в его центре сферическую металлическую вставку с металлическим выводом, который изолируют от бетона, затем образец помещают в металлическую емкость, которую предварительно заполняют токопроводящей жидкостью, а измерение полного электрического сопротивления производят между металлической емкостью и металлическим выводом.
