(54) ГАЗОБАЛЛОННОЕ МНОГОЗАРЯДНОЕ ОРУЖИЕ

(57) Реферат:

Изобретение относится к газобаллонному многозарядному оружию, работающему на сжатом газе. Газобаллонное многозарядное оружие содержит рамку с накопителем и подпружиненным подавателем, ствол и барабан с гнездами. Подаватель снабжен выступом, выполненным с возможностью размещения в ближайшем к стволу гнезде барабана по ходу его вращения и блокировки барабана от вращения при отсутствии пуль в накопителе. Технический результат заключается в повышении безопасности оружия. 4 ил.

Изобретение относится к газобаллонному многозарядному оружию, работающему на сжатом газе.

Известен газобаллонный многозарядный пистолет А-3000 (см. патент RU N 2202754, F 41 B 11/00), содержащий магазин, в корпусе которого расположен замкнутый канал, снаряженный контейнерами с пулями.

Известен газобаллонный многозарядный пистолет-револьвер (см. патент RU №2137082, F 41 B 11/06, опубл. 1999), взятый в качестве прототипа. Известный пистолет имеет рамку с накопителями и подпружиненными подавателями, ствол и магазин, выполненный в виде барабана с гнездами под шарики.

Недостаток известного многозарядного пневматического оружия заключается в возможности ведения холостой стрельбы при отсутствии пуль в магазине. Холостая стрельба значительно снижает безопасность оружия, так как при холостых выстрелах стрелок менее внимателен и может нанести людям травму газом или различными частицами, находящимися в стволе. Кроме того, холостая стрельба приводит к неэффективному расходованию газа.

Целью заявленного изобретения является повышение безопасности газобаллонного многозарядного оружия путем устранения возможности ведения холостой стрельбы.

Поставленная цель достигается тем, что в газобаллонном многозарядном оружии, содержащем рамку с накопителем и подпружиненным подавателем, ствол и барабан с гнездами, подаватель снабжен выступом, выполненным с возможностью размещения в ближайшем к стволу гнезде барабана по ходу его вращения и блокировки барабана от вращения при отсутствии пуль в накопителе.

Использование заявленного изобретения позволит устранить возможность холостой стрельбы и, следовательно, повысит безопасность при эксплуатации пистолета, а также устранит неэффективное расходование газа. Выполнение на подавателе выступа для размещения в гнезде барабана позволило отслеживать подавателем наличие пуль в барабане (как сферических, так и типа Диаболло) и блокировать ударно-спусковой механизм при отсутствии пуль в магазине. Заявленный пистолет наиболее эффективен в массовых тирах.

Изобретение поясняется чертежами, на которых изображено:

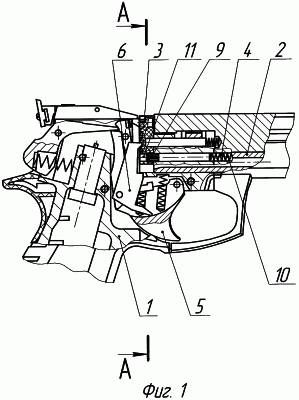

фиг.1 – общий вид заявленного устройства в разрезе;

фиг.2 – общий вид заявленного устройства при снаряженном накопителе сферическими пулями;

фиг.3 – общий вид заявленного устройства при отсутствии пуль в накопителе и барабане (ударно-спусковой механизм заблокирован);

фиг.4 – сечение А-А на фиг.1.

Заявляемое устройство содержит рамку 1 (фиг.1), ствол 2, барабан 3, накопитель 4, спусковой крючок 5 и толкатель 6. Накопитель 4 (фиг.2) выполнен в виде продольного отверстия 7 в рамке 1, в котором размещены подаватель 8 с выступом 9 (фиг.1) и пружина 10. (Кроме того, что накопитель может быть выполнен непосредственно в рамке оружия в виде отверстия с установленными в нем подавателем и пружиной, накопитель также может быть выполнен и в виде отдельного узла). Накопитель 4 размещен в зоне гнезда 11 (фиг.4), ближайшего к стволу 2 по ходу вращения барабана 3, с возможностью размещения в гнезде 11 выступа 9 (фиг.1) подавателя 8.

Работает заявленное устройство следующим образом.

Перед стрельбой необходимо снарядить накопитель пулями (шариками). Для этого подаватель 8 (фиг.3) перемещают в сторону дульного среза ствола и через загрузочное окно (на чертеже не показано) снаряжают накопитель 4 (фиг.2) пулями.

Для производства выстрела необходимо нажать на спусковой крючок 5 (фиг.1). В результате воздействия спускового крючка 5 на толкатель 6 последний перемещается вверх, вращая при этом барабан 3 (если смотреть на него сзади) против часовой стрелки На фиг.4 стрелкой указано направление вращения барабана при взгляде на пистолет сзади. Пуля из накопителя 4 (фиг.2) попадает в гнездо 11 (фиг.4) барабана 3.

При отсутствии пуль в накопителе 4 (фиг.3) и в гнезде 11 барабана 3 подаватель 8 под воздействием пружины 10 размещается своим выступом 9 (фиг.1) в гнезде 11 (ближайшем к стволу по ходу вращения барабана), блокируя барабан 3 от возможности вращения, спусковой крючок 5 от дальнейшего перемещения, а оружие в целом от возможности произвести холостой выстрел.

Формула изобретения

Газобаллонное многозарядное оружие, содержащее рамку с накопителем и подпружиненным подавателем, ствол и барабан с гнездами, отличающееся тем, что подаватель снабжен выступом, выполненным с возможностью размещения в ближайшем к стволу гнезде барабана по ходу его вращения и блокировки барабана от вращения при отсутствии пуль в накопителе.
