Патент на изобретение №2287705

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики. Предложена тепловая электрическая станция, содержащая теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для приготовления добавочной питательной воды с пароводяным подогревателем исходной добавочной питательной воды, подключенным по греющей среде к паропроводу пятого отбора пара турбины типа Т с отопительными отборами пара. Изобретение позволяет повысить экономичность и надежность тепловой электростанции за счет использования в качестве греющей среды в пароводяным подогревателе исходной добавочной питательной воды стабильного источника низкопотенциальной теплоты. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известны аналоги – тепловые электрические станции, содержащие производственно-теплофикационную турбину типа ПТ-80/100-130-13, теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для приготовления добавочной питательной воды с пароводяным подогревателем исходной добавочной питательной воды, включенным по греющей среде в трубопровод производственного отбора после РОУ-1,0/0,12 МПа (см. Соловьев Ю.П. Проектирование теплоснабжающих установок для промышленных предприятий. – 2-е изд., перераб. – М.: Энергия, 1978, рис.3-1, с.32-33). Данный аналог принят в качестве прототипа.

Недостатками аналогов и прототипа являются пониженная экономичность и надежность тепловых электростанций из-за увеличенного расхода на собственные нужды пара высокопотенциального производственного отбора, нерационально используемого в качестве греющей среды в пароводяным подогревателе исходной добавочной питательной воды.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности и надежности тепловой электростанции за счет использования в качестве греющей среды в пароводяным подогревателе исходной добавочной питательной воды стабильного источника низкопотенциальной теплоты.

Для достижения этого результата предложена тепловая электрическая станция, содержащая теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для приготовления добавочной питательной воды с пароводяным подогревателем исходной добавочной питательной воды.

Особенность заключается в том, что в качестве греющей среды в пароводяном подогревателе исходной добавочной питательной воды используют пар пятого отбора турбины типа Т с отопительными отборами пара.

Новая взаимосвязь элементов позволяет повысить экономичность и надежность тепловой электростанции за счет снижения энергозатрат на водоподготовку путем использования низкопотенциального пятого отбора пара турбины типа Т для подогрева исходной добавочной питательной воды и ограничения расхода производственного пара на собственные нужды.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

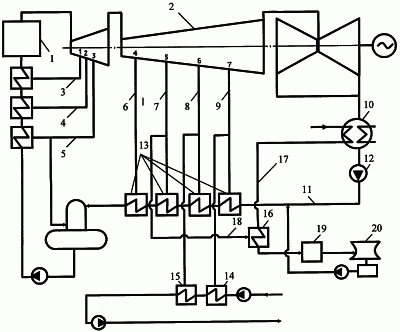

На чертеже изображена принципиальная схема тепловой электрической станции. Схема содержит паровой котел 1, теплофикационную турбину типа Т 2 с семью отборами пара 3-9, конденсатор 10, подключенный к конденсатору 10 трубопровод основного конденсата турбины 11 с включенным в него конденсатным насосом 12, регенеративные подогреватели низкого давления 13, нижний и верхний сетевые подогреватели 14 и 15, подключенные к седьмому 9 и шестому 8 отборам турбины, пароводяной подогреватель 16, включенный по нагреваемой среде в трубопровод исходной добавочной питательной воды 17 и подключенный трубопроводом 18 к пятому отбору пара 7, обессоливающую установку 19 и вакуумный деаэратор добавочной питательной воды 20.

Тепловая электрическая станция работает следующим образом.

Вырабатываемый в паровом котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 10, основной конденсат турбины прокачивают конденсатным насосом 12 последовательно через регенеративные подогреватели низкого давления 13 и далее в деаэратор повышенного давления, после которого деаэрированную воду подают питательным насосом через регенеративные подогреватели высокого давления в паровой котел 1. Потери пара и конденсата из цикла станции компенсируют добавочной питательной водой, которую нагревают до требуемой температуры в пароводяном подогревателе 16 перед подачей на обессоливающую установку 19 и вакуумный деаэратор добавочной питательной воды 20. В пароводяной подогреватель 16 по трубопроводу греющей среды 18 подают пар из пятого отбора турбины 7.

Таким образом, предложенное решение позволяет обеспечить требуемый нагрев исходной добавочной питательной воды перед обессоливающей установкой и вакуумным деаэратором за счет использования в качестве греющей среды в пароводяном подогревателе пара низкопотенциального пятого отбора турбины типа Т с отопительными отборами пара, т.е. повысить экономичность и надежность работы электростанции. Экономичность станции также повышается за счет снижения расхода на собственные нужды пара высокопотенциального производственного отбора.

Формула изобретения

Тепловая электрическая станция, содержащая теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для приготовления добавочной питательной воды с пароводяным подогревателем исходной добавочной питательной воды, отличающаяся тем, что в качестве греющей среды в пароводяном подогревателе исходной добавочной питательной воды используют пар пятого отбора турбины типа Т с отопительными отборами пара.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.06.2007

Извещение опубликовано: 20.11.2008 БИ: 32/2008
