Патент на изобретение №2287704

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики. Предложена тепловая электрическая станция, содержащая теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для подогрева дутьевого воздуха с пароводяным подогревателем сетевой воды для калориферов парогенератора, подключенным по греющей среде к паропроводу пятого отбора пара турбины типа Т с отопительными отборами пара. Изобретение позволяет обеспечить повышение экономичности и надежности тепловой электростанции за счет использования в качестве греющей среды в пароводяном подогревателе сетевой воды для калориферов парогенератора стабильного источника низкопотенциальной теплоты. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известны аналоги – тепловые электрические станции, содержащие парогенератор, использующий газ и мазут в качестве основного топлива, производственно-теплофикационную турбину типа ПТ-80/100-130-13, теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для подогрева дутьевого воздуха с пароводяным подогревателем сетевой воды для калориферов парогенератора, подключенным по греющей среде к трубопроводу производственного отбора после РОУ – 1,0/0,12 МПа и авторегулятора давления (см. Соловьев Ю.П. Проектирование теплоснабжающих установок для промышленных предприятий. – 2-е изд., перераб. – М.: Энергия, 1978, рис.3-1, с.32-33). Данный аналог принят в качестве прототипа.

Недостатками аналогов и прототипа являются пониженная экономичность и надежность тепловых электростанций из-за увеличенного расхода на собственные нужды пара высокопотенциального производственного отбора, нерационально используемого в качестве греющей среды в пароводяном подогревателе сетевой воды для калориферов парогенератора.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности и надежности тепловой электростанции за счет использования в качестве греющей среды в пароводяном подогревателе сетевой воды для калориферов парогенератора стабильного источника низкопотенциальной теплоты.

Для достижения этого результата предложена тепловая электрическая станция, содержащая теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для подогрева дутьевого воздуха с пароводяным подогревателем сетевой воды для калориферов парогенератора.

Особенность заключается в том, что в качестве греющей среды в пароводяном подогревателе сетевой воды для калориферов парогенератора используют пар пятого отбора турбины типа Т с отопительными отборами пара.

Новая взаимосвязь элементов позволяет повысить экономичность и надежность тепловой электростанции за счет снижения энергозатрат на предварительный подогрев дутьевого воздуха путем использования низкопотенциального пятого отбора пара турбины типа Т для подогрева сетевой воды перед подачей в калориферы парогенератора.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

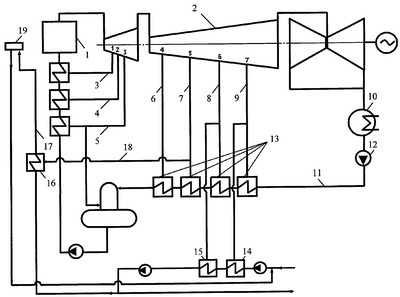

На чертеже изображена принципиальная схема тепловой электрической станции. Схема содержит парогенератор 1, теплофикационную турбину типа Т 2 с семью отборами пара 3-9, конденсатор 10, подключенный к конденсатору 10 трубопровод основного конденсата турбины 11 с включенным в него конденсатным насосом 12, регенеративные подогреватели низкого давления 13, нижний и верхний сетевые подогреватели 14 и 15, подключенные к седьмому 9 и шестому 8 отборам турбины, пароводяной подогреватель 16, включенный по нагреваемой среде в трубопровод сетевой воды 17 перед калориферами парогенератора 19 и подключенный трубопроводом 18 к пятому отбору пара 7.

Тепловая электрическая станция работает следующим образом. Вырабатываемый в парогенераторе 1 пар направляют в турбину 2 и конденсируют в конденсаторе 10, основной конденсат турбины прокачивают конденсатным насосом 12 последовательно через регенеративные подогреватели низкого давления 13 и далее в деаэратор повышенного давления, после которого деаэрированную воду подают питательным насосом через регенеративные подогреватели высокого давления в парогенератор 1. Необходимый подогрев дутьевого воздуха обеспечивают в калориферах парогенератора, которые включают в трубопровод сетевой воды после пароводяного подогревателя 16. В пароводяной подогреватель 16 по трубопроводу греющей среды 18 подают пар из пятого отбора турбины 7.

Таким образом, предложенное решение позволяет обеспечить требуемый подогрев дутьевого воздуха в калориферах парогенератора за счет сетевой воды, перегретой в пароводяном подогревателе, использующим в качестве греющей среды пар низкопотенциального пятого отбора турбины типа Т с отопительными отборами пара, т.е. повысить экономичность и надежность работы электростанции. Экономичность станции также повышается за счет снижения расхода на собственные нужды пара высокопотенциального производственного отбора.

Формула изобретения

Тепловая электрическая станция, содержащая теплофикационную турбину типа Т, в систему регенерации которой входят семь отборов пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, конденсатор, верхний и нижний сетевые подогреватели, подключенные по греющей среде соответственно к шестому и седьмому отборам пара, установку для подогрева дутьевого воздуха с пароводяным подогревателем сетевой воды для калориферов парогенератора, отличающаяся тем, что в качестве греющей среды в пароводяном подогревателе сетевой воды для калориферов парогенератора используют пар пятого отбора турбины типа Т с отопительными отборами пара.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.06.2007

Извещение опубликовано: 20.11.2008 БИ: 32/2008
