Патент на изобретение №2287661
|
||||||||||||||||||||||||||
(54) ВИБРАТОР-ПУЛЬСАТОР
(57) Реферат:
Изобретение относится к промысловому оборудованию, а именно к вибраторам-пульсаторам для обработки скважинного оборудования и наземного оборудования. Обеспечивает возможность регулирования частоты и амплитуды колебания жидкости. Сущность изобретения: устройство включает корпус, клапан, рычаг, соединенный с клапаном, и пружину. Согласно изобретению оно снабжено конусом, размещенным внутри корпуса, рычагом со штифтом, осью, подпружиненной втулкой с выступом, стойкой с гайкой, червяком для управления червячным колесом и упором, соединенным с червячным колесом. Клапан установлен на оси, соединенной с корпусом. Рычаг в нижней части оперт на выступ подпружиненной втулки, имеющей возможность вертикального перемещения по стойке. Пружина в нижней части оперта на гайку, выступы которой входят в паз упора, и имеет возможность ее поджатия червяком, 2 ил.
Изобретение относится к промысловому оборудованию, а именно вибраторам-пульсаторам для обработки скважинного оборудования и наземного оборудования. Известно устройство [1], которое снабжено перекидным клапаном, недостатком этого устройства является невозможность регулирования частоты и амплитуды колебания жидкости. Также известен вибратор [2], недостатком которого является незначительная величина амплитуды колебания жидкости и невозможность регулирования частоты и амплитуды колебания жидкости. Цель изобретения – создание вибратора-пульсатора с регулируемой частотой и амплитудой колебания жидкости. Указанная цель достигается тем, что он снабжен конусом, размещенным внутри корпуса, рычагом со штифтом, осью, подпружиненной втулкой с выступом, стойкой с гайкой, червяком для управления червячным колесом и упором, соединенным с червячным колесом, при этом клапан установлен на оси, соединенной с корпусом, рычаг в нижней части оперт на выступ подпружиненной втулки, имеющей возможность вертикального перемещения по стойке, а пружина в нижней части оперта на гайку, выступы которой входят в паз упора, и имеет возможность ее поджатия червяком. Существенным отличием заявляемого изобретения является то, что установка клапана на оси позволяет при поджатии нижней части рычага пружиной с различным усилием при помощи червяка получить различную частоту и амплитуду колебания жидкости. На фиг.1 показана конструктивная схема вибратора-пульсатора. Устройство состоит из корпуса 1, внутри которого размещен конус 2, который крепится к корпусу переводником 3. Упор 4 снабжен стойкой 5, которая в нижней части имеет резьбу, в верхней части – квадратное сечение. На стойку 5 посажено червячное колесо 6. Стойка 5 снабжена гайкой 8, которая с выступами входит в паз упора 7. На гайку 8 опирается пружина 9. Втулка 10 имеет выступ 11, устанавливается на пружине. Рычаг 12 нижней части опирается на выступ 11, верхней части соединяется клапаном 13 штифтом 14. Клапан 13 в свою очередь соединяется корпусом 1 осью 15. Для привода червячного колеса 6, тем самым поджатия пружины 9, служит червяк 16, который устанавливается на опорах 17 и 18. Устройство работает следующим образом. При покачивании жидкости клапан начинает периодически открываться и закрываться, при этом будет создаваться колебание жидкости, которое будет зависеть от степени сжатия рычага пружиной. На фиг.2 показаны различные положения клапана, рычаги и пружины в рабочем режиме, при создании циркуляции жидкости через устройство. Для увеличения амплитуды, уменьшения частоты колебания жидкости червяком 16 червячное колесо 6 вращается вправо, с ним вращается упор 7, который в свою очередь вращает гайку 8, последняя осуществляет поджатие пружины, поджатие штифта 11 через упор 7. Создается сопротивление колебательным движениям клапана и связанного с ним рычага. Для уменьшения амплитуды, увеличения частоты червячное колесо вращается червяком влево, уменьшается сопротивление колебаниями клапана и рычага. Так регулируется частота и амплитуда колебания жидкости вибратора-пульсатора. Источники информации 1. Султанов Б.З., Габдрахимов М.С., Сафиуллин Р.Р., Галеев А.С. Техника управления динамикой бурильного инструмента при проводке глубоких скважин. – М.: Недра, 1997, с.116-117. 2. Патент SU 1232779 А1, Е 21 В 25/00. Вибратор бурового снаряда, 23.05.86, Бюл. №19.
Формула изобретения
Вибратор-пульсатор, включающий корпус, клапан, рычаг, соединенный с клапаном, и пружину, отличающийся тем, что он снабжен конусом, размещенным внутри корпуса, рычагом со штифтом, осью, подпружиненной втулкой с выступом, стойкой с гайкой, червяком для управления червячным колесом и упором, соединенным с червячным колесом, при этом клапан установлен на оси, соединенной с корпусом, рычаг в нижней части оперт на выступ подпружиненной втулки, имеющей возможность вертикального перемещения по стойке, а пружина в нижней части оперта на гайку, выступы которой входят в паз упора, и имеет возможность ее поджатия червяком.

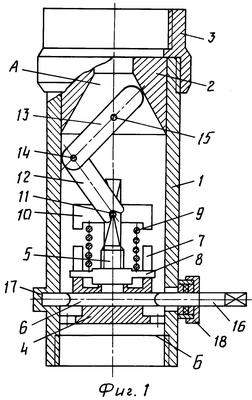

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.11.2007
Извещение опубликовано: 10.07.2009 БИ: 19/2009
|
||||||||||||||||||||||||||
