Патент на изобретение №2287547
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) ПОЛИЭФИРНАЯ ЭМАЛЬ
(57) Реферат:
Изобретение относится к области получения лакокрасочных материалов, а именно к получению эмалей горячей сушки для окраски рулонного металла, а также строительных конструкций, автомобилей и различных приборов. Полиэфирная эмаль включает пленкообразователь, катализатор отверждения, отвердитель, органический растворитель, пигмент. В качестве пленкообразователя полиэфирная эмаль содержит 40%-ный раствор насыщенной полиэфирной смолы в смеси сольвента и эфира двухосновной кислоты «Уралак SH973S1E5-40» с молекулярной массой 20 000, гидроксильным числом 5-10 мгКОН/гр, кислотным числом 8-10 мгКОН/гр и температурой стеклования 65°С и 75%-ный раствор насыщенной полиэфирной смолы в сольвенте «Уралак SN865S2-75» с молекулярной массой 4 500, гидроксильным числом 15-30 мгКОН/гр, кислотным числом 3-7 мгКОН/гр и температурой стеклования – 17°С, в качестве катализаторов отверждения – 40%-ный раствор пара-толуиленсульфокислоты в изопропаноле и 30%-ный раствор динонилмононафталенсульфокислоты в ксилоле, в качестве отвердителя – метилированную меламино-формальдегидную смолу, в качестве органического растворителя содержит смесь толуола и Н-бутилового спирта, в качестве пигментов содержит диоксид титана, стабилизированный оксидами алюминия и циркония, фосфат цинка и оксид алюминия, кроме того, дополнительно содержит матирующие добавки – аморфный силикагель «Силоид ЕД-3» с размером частиц (5,3-6,3
Изобретение относится к области получения лакокрасочных материалов, а именно к получению эмалей горячей сушки для окраски рулонного металла, а также строительных конструкций, автомобилей и различных приборов. Известна полиэфирная эмаль по авторскому свидетельству № 567326, МПК С 09 D 3/48, содержащая, вес. %: Пленкообразователь:
Органический растворитель:
Пигменты:
Наполнитель:
Недостатками известной полиэфирной эмали являются длительное время высыхания при пиковой температуре металла до 249°С (90 с) и низкая стойкость пленки к действию метилэтилкетона (100). Задачей изобретения является создание полиэфирной эмали с небольшим временем высыхания при пиковой температуре металла и высокой стойкостью пленки к действию метилэтилкетона при сохранении остальных показателей на том же уровне. Поставленная задача решается за счет того, что полиэфирная эмаль, включающая пленкообразователь, катализатор отверждения, отвердитель, органический растворитель, пигмент, в качестве пленкообразователя содержит 40%-ный раствор высокомолекулярной полиэфирной смолы в смеси сольвента и эфира двухосновной кислоты «Уралак SH 973S1E5-40» с молекулярной массой 20000, гидроксильным числом 5-10 мг/КОН/гр, кислотным числом 8-10 мгКОН/гр и температурой стеклования 65°С и 75%-ный раствор насыщенной полиэфирной смолы в сольвенте «Уралак SN 865S2-75» с молекулярной массой 4500, гидроксильным числом 15-30 мгКОН/гр, кислотным числом 3-7 мгКОН/гр и температурой стеклования -17°С, в качестве катализаторов отверждения – 40%-ный раствор паратолуиленсульфокислоты в изопропаноле и 30%-ный раствор динонилмононафталенсульфокислоты в ксилоле, в качестве отвердителя – метилированную меламино-формальдегидную смолу, в качестве органического растворителя содержит смесь сольвента и Н-бутилового спирта в качестве пигмента содержит диоксид титана, стабилизированный оксидами алюминия и циркония, кроме того, дополнительно содержит матирующую добавку – аморфный силикагель «Силоид ЕД-3» с размером частиц (5,3-6,3
В композиции эмали в качестве пленкообразователя используется 40%-ный раствор высокомолекулярной полиэфирной смолы в смеси сольвента и эфира двухосновной кислоты «Уралак 973 S1E5-40» с молекулярной массой 200,00, гидроксильным числом 5-10 мгКОН/гр, кислотным числом 8-10 мгКОН/гр и температурой стеклования 65°С и 75%-ный раствор насыщенной полиэфирной смолы в сольвенте – «Уралак SN 865 S2-75» с молекулярной массой 4 500, гидроксильным числом 15-30 мгКОН/гр, кислотным числом 3-7 мгКОН/гр и температурой стеклования -17°С. В качестве катализаторов отверждения композиция содержит: – 40%-ный раствор пара-толуиленсульфокислоты в изопропаноле – «Кислотный катализатор K-CURE 1040» и 30%-ный раствор динонилмононафталенсульфокислоты в ксилоле – «Блокированный катализатор NACURE 1419». В качестве отвердителя используется метилированная меламино-формальдегидная смола – «CYMEL+303 смола». В качестве органического растворителя используется смесь толуола (ГОСТ 5789) и Н-бутилового спирта (ТУ 64-5-65-80). В качестве матирующей добавки используется аморфный силикагель – «Силоид ЕД – 3» с размером частиц (5,3·6,3 «Бентоне – 38» представляет собой специальную органическую модификацию монтмориллонита и является чрезвычайно активной реологической присадкой. Физико-химические характеристики Состав магнезиального слоистого силиката

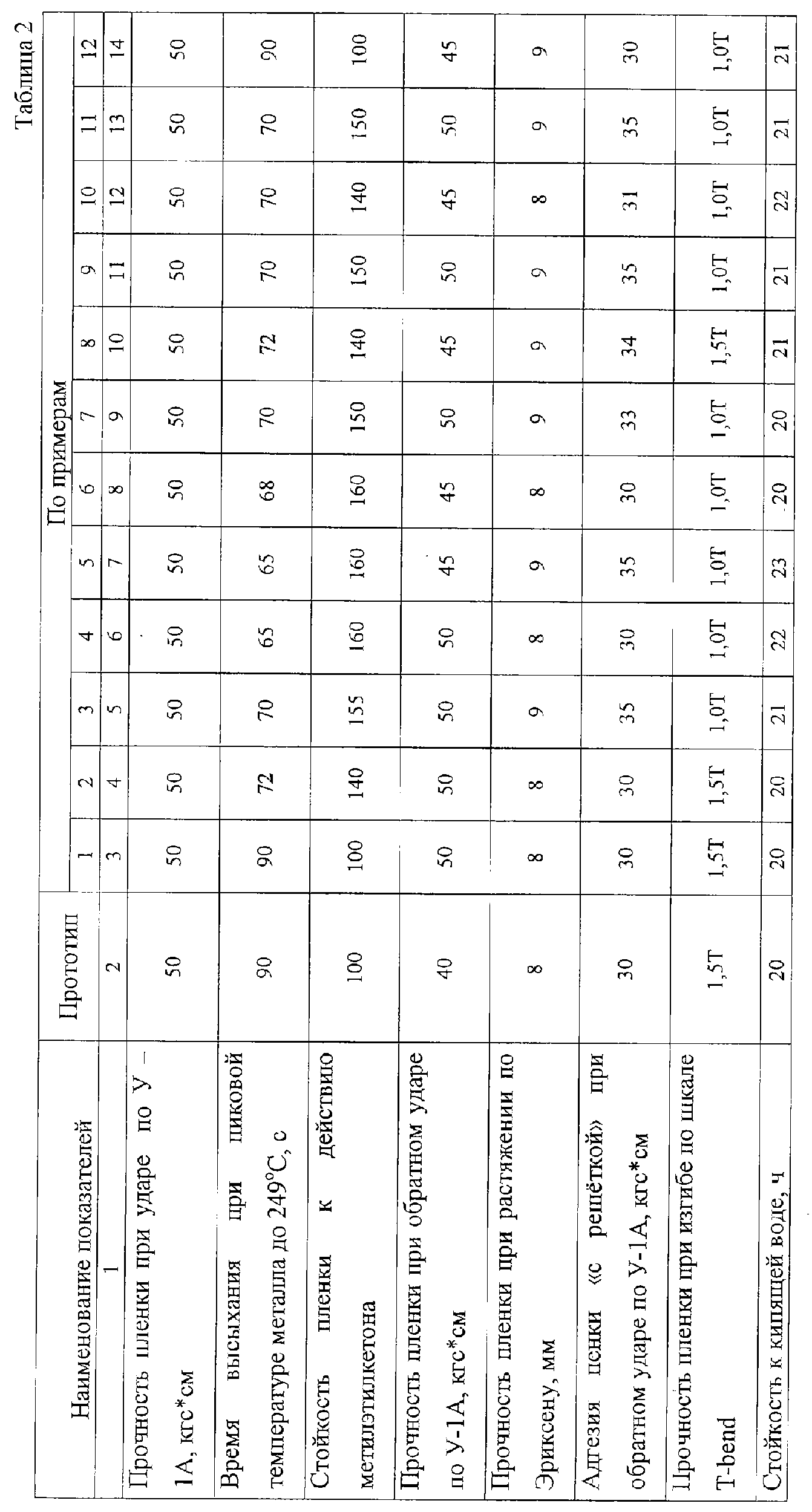

Активаторами для оптимального перевода в удобную для переработки форму, то есть для полной эффективности «Бентоне – 38» являются метанол/вода (95/5), пропиленкарбонат, пропиленкарбонат/вода (95/5), этанол/вода (95/5), ацетон/вода (95/5). В качестве пигментов используется диоксид титана, стабилизированный оксидами алюминия и циркония – «TRONOX R-KB-6». Представляет собой тонкоизмельченный рутиловый пигмент, обладающий хорошими оптическими свойствами, хорошей дисперсностью, устойчивостью к воздействию света и погодных условий, фосфат цинка по ТУ 2329-002-12588040-95 и оксид алюминия – «Прокаль» по ТУ 1711-040-00196368-98. В качестве растекателя эмаль содержит «Urad DD 27» – 75%-ный раствор акрилового полимера в смеси сольвента и Н-бутилового спирта в отношении 4:1. «Urad DD27» представляет собой акриловый полимер, который предотвращает появление всех типов поверхностных дефектов. Композиция готовится по следующей технологии. В диссольвер без обогрева загружают органический растворитель, пленкообразователь, матирующую добавку, пигмент, растекатель, отвердитель и катализатор отверждения и перемешивают 1,5-2 часа. Полученную композицию диспергируют в бисерной мельнице. В таблице 1 приведены примеры выполнения компонентного состава полиэфирной эмали. Готовая эмаль наносится на рулонный электролитически оцинкованный металл валковым методом для получения защитно-декоративного покрытия. Испытания свойств полиэфирной эмали и покрытия из нее проводятся по стандартным методикам. Стойкость пленки к действию метилэтилкетона по ЕССАТ 11 определяется количеством возвратно-поступательных движений (одно движение вперед-назад) по лакокрасочному покрытию тампоном, смоченным метилэтилкетоном, с усилием в диапазоне 0,04 МПа и со скоростью 1 с на одно двойное движение. Длина одного движения должна быть в 5 раз больше длины контактной области тампона с покрытием. Время высыхания при пиковой температуре металла до 249°С, стойкость пленки к действию метилэтилкетона эмали по прототипу определены дополнительно. Полученные результаты испытаний предлагаемой эмали по примерам и по прототипу приведены в таблице 2. Из таблицы 2 видно, что время высыхания при пиковой температуре металла до 249°С предлагаемой полиэфирчой эмали составляет 65-72 с, а стойкость пленки к действию метилэтилкетона – 140-160.
Формула изобретения
Полиэфирная эмаль, включающая пленкообразователь, катализатор отверждения, отвердитель, органический растворитель, пигмент, отличающаяся тем, что в качестве пленкообразователя содержит 40%-ный раствор высокомолекулярной полиэфирной смолы в смеси сольвента и эфира двухосновной кислоты «Уралак SH973S1E5-40» с молекулярной массой 20000, гидроксильным числом 5-10 мгКОН/г, кислотным числом 8-10 мгКОН/г и температурой стеклования 65°С и 75%-ный раствор насыщенной полиэфирной смолы в сольвенте «Уралак SN865S2-75» с молекулярной массой 4500, гидроксильным числом 15-30 мгКОН/г, кислотным числом 3-7 мгКОН/г и температурой стеклования – 17°С, в качестве катализатора отверждения 40%-ный раствор пара-толуиленсульфокислоты в изопропаноле и 30%-ный раствор динонилмононафталенсульфокислоты в ксилоле, в качестве отвердителя – метилированную меламино – формальдегидную смолу, в качестве органического растворителя содержит смесь толуола и Н-бутилового спирта, в качестве пигментов содержит диоксид титана, стабилизированный оксидами алюминия и циркония, фосфат цинка и оксид алюминия, кроме того, дополнительно содержит матирующую добавку – аморфный силикагель «Силоид ЕД-3» с размером частиц (5,3-6,3 мкм), и содержанием SiO2 (в сухом веществе) – 99%, двуокись кремния – аэросил и органическую модификацию монтмориллонита на основе магнезиального слоистого силиката «Бентоне-38» и растекатель 75%-ный раствор акрилового полимера в смеси сольвента и Н-бутилового спирта в отношении 4:1 «Urad DD27», при следующем соотношении компонентов, мас.ч.:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
м) и содержанием SiO2 (в сухом веществе) – 99%, двуокись кремния – аэросил и органическую модификацию монтмориллонита на основе магнезиального слоистого силиката «Бентоне-38» и растекатель – 75%-ный раствор акрилового полимера в смеси сольвента и Н-бутилового спирта в отношении 4:1 «Urad DD27» при определенном соотношении компонентов. Время высыхания при пиковой температуре металла до 249°С предлагаемой полиэфирной эмали составляет 65-72 с, а стойкость пленки к действию метилэтилкетона – 140-160. 1 табл.
