Патент на изобретение №2287437

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ХУДОЖЕСТВЕННО-ДЕКОРАТИВНОГО ОФОРМЛЕНИЯ ТЕНТОВЫХ ПОКРЫТИЙ

(57) Реферат:

Изобретение относится к области декоративного оформления. Способ изготовления художественно-декоративного оформления тентовых покрытий из поливинилхлоридной ткани обеспечивает точность изображения декоративного оформления при достаточной прочности последнего и заключается в том, что изготавливают на компьютере разноцветные детали-лекала с измененными с учетом швов наложения размерами, вырезают на режущем плоттере на основе лекал соответствующих цветов заготовки-детали изображения из тентовой ткани, составляют из заготовок-деталей мозаичное изображение путем выкладывания их на сборочной контурной витражной карте изображения, выполненной на компьютере. При этом швы наложения одних деталей перекрывают другими деталями в соответствии с мозаичной картой изображения, составленной на компьютере, и скрепляют полученную витражную мозаику. Для скрепления швы наложения заготовок обезжиривают ацетоном и промазывают по контуру клеем для поливинилхлоридной тентовой ткани. Места швов наложения обрабатывают высокотемпературной воздушной сваркой-феном с температурой воздушной струи 80-120°С. 2 з.п. ф-лы, 4 ил.

Изобретение относится к области декоративного оформления.

Ближайшим аналогом изобретения является способ изготовления художественно-декоративного оформления тентовых покрытий из поливинилхлоридной ткани, раскрытый в описании патента RU 2127674, кл. B 44 F 1/02, опубл. 20.03.1999.

В известном способе решается задача сохранения прочности декоративного оформления тентовых покрытий.

Изобретение направлено на обеспечение точности изображения художественно-декоративного оформления тентовых покрытий при сохранении достаточной прочности этого декоративного оформления.

Для обеспечения указанного технического результата в способе изготовления художественно-декоративного оформления тентовых покрытий из поливинилхлоридной ткани предусмотрена вся совокупность признаков формулы изобретения.

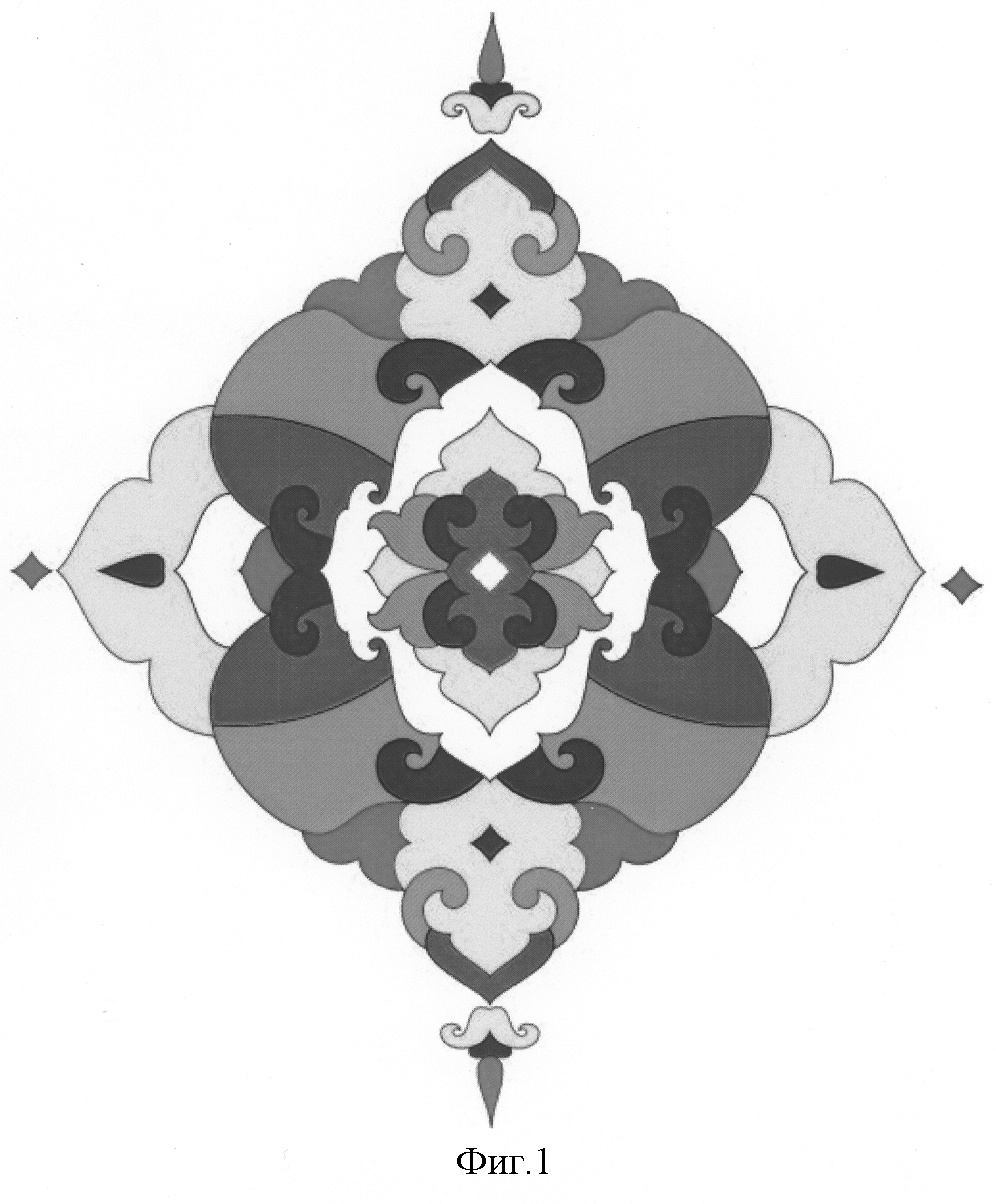

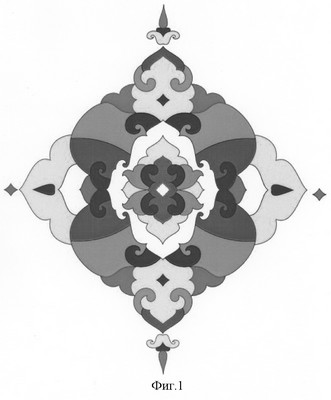

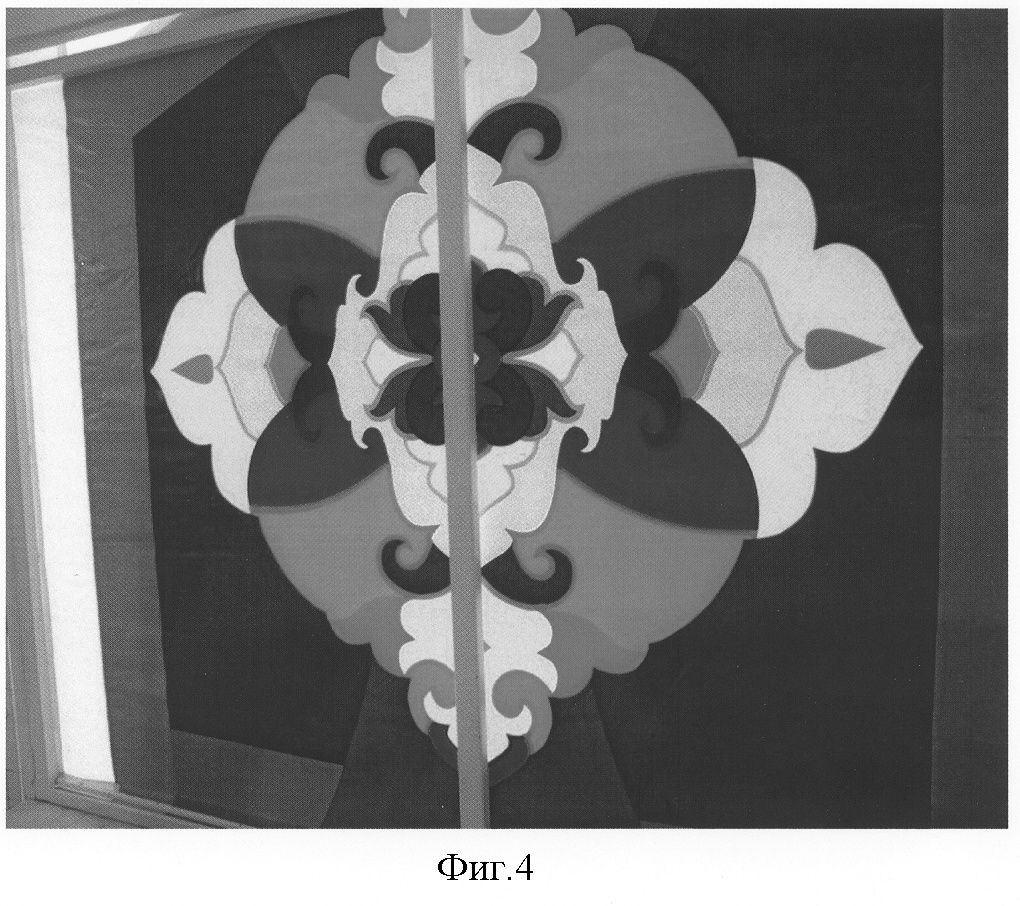

Изобретение поясняется чертежами, где на фигуре 1 показано компьютерное (векторное) изображение изделия; на фигуре 2 – карта сборочная, на фигуре 3 – изготовленные лекала; на фигуре 4 – конструкция в сборе.

Способ заключается в том, что на первом этапе проводится компьютерная (векторная) обработка целого изображения (фиг.1). При этом изображение разбивается на детали по цветным пятнам. Затем детали подгоняются друг к другу в мозаичную карту изображения, на основе мозаичной карты пригнанных деталей производят изменение размеров деталей на величину необходимого шва наложения деталей. После изменения размеров деталей с учетом швов наложения составляется сборочная контурная витражная карта изображения (фиг.2). Эта витражная карта разбивается на сборочные детали-лекала уже с измененными с учетом швов наложения размерами (фиг.3).

Изображения сборочной карты и лекал приводят к натуральному масштабу. Затем сборочная карта распечатывается на крупноформатном плоттере, а контурные лекала либо вырезают на режущем плоттере на самоклеющейся пленке, либо также распечатывают.

На втором этапе проводят крой. Для этого на основе лекал вырезают из тентовой ткани соответствующих цветов заготовки-детали изображения.

Третьим этапом поводят составление витражной мозаики. Для этого на сборочной контурной витражной карте изображения детали выкладывают так, чтобы швы наложения одних деталей перекрывались другими деталями изображения в соответствии с мозаичной картой изображения, и намечают контуры наложения швов. Швы наложения заготовок обезжиривают ацетоном и промазывают по контурам швов специальным клеем для поливинилхлоридной тентовой ткани. Использование поливинилхлоридной тентовой ткани позволяет получить более сложное изображение, состоящее не из 2-3-х конструктивных элементов, а более. После чего заготовки выдерживают до засыхания клея и образования клеевой пленки. Затем детали собирают на сборочной витражной карте, предварительно промазав ацетоном клеевую пленку на швах наложения. Для закрепления собранного изображения места швов наложения обрабатывают высокотемпературной воздушной сваркой-феном с температурой воздушной струи 80-120 градусов по Цельсию. Клеевой монтаж и тепловая обработка позволяют получить боле прочное соединение, чем сшивной способ, а также при этом можно добиться наиболее четкого витражного изображения.

На заключительном этапе проводят монтаж витражной мозаики. Для этого на тентовом полотнище конструкции намечают расположение собранного изображения в соответствии с общим проектом художественно-декоративного оформления тентовой конструкции. Обводится контур изображения и по контуру намечается необходимый шов наложения.

Для окончательного монтажа повторяют пункты третьего этапа: обезжиривание швов наложения ацетоном, промазывание клеем и выдержку для засыхания клея и образования пленки; сборку деталей на сборочной витражной карте с предварительным промазыванием ацетоном клеевой пленки на швах наложения, обработку швов наложения высокотемпературной воздушной сваркой-феном.

Формула изобретения

1. Способ изготовления художественно-декоративного оформления тентовых покрытий из поливинилхлоридной ткани, отличающийся тем, что изготавливают разноцветные детали-лекала с измененными с учетом швов наложения размерами, вырезают на основе лекал из тентовой ткани соответствующих цветов заготовки-детали изображения, составляют из заготовок-деталей мозаичное изображение путем выкладывания их на сборочной контурной витражной карте изображения так, чтобы швы наложения одних деталей перекрывались другими деталями в соответствии с мозаичной картой изображения, и скрепляют полученную витражную мозаику, при этом для скрепления швы наложения заготовок обезжиривают ацетоном и промазывают по контурам клеем для поливинилхлоридной тентовой ткани, а места швов наложения обрабатывают высокотемпературной воздушной сваркой – феном с температурой воздушной струи 80-120°С.

2. Способ по п.1, отличающийся тем, что мозаичную карту изображения, детали-лекала и сборочную контурную витражную карту изображения составляют на компьютере с последующим распечатыванием деталей-лекал и сборочной карты на крупноформатном плоттере.

3. Способ по п.1, отличающийся тем, что детали-лекала вырезают на режущем плоттере.

РИСУНКИ

TK4A – Поправки к публикациям сведений об изобретениях в бюллетенях “Изобретения (заявки и патенты)” и “Изобретения. Полезные модели”

Напечатано: (73) Камский государственный политехнический институт (RU)

Следует читать: (73) Хайруллин Анвар Асфандиярович (RU)

Номер и год публикации бюллетеня: 32-2006

Код раздела: FG4A

Извещение опубликовано: 10.12.2006 БИ: 34/2006
