Патент на изобретение №2287410

(54) РЕЖУЩАЯ ПЛАСТИНА

(57) Реферат:

Изобретение относится к области обработки материалов фрезерованием, сборным концевым и торцовым фрезам. Индексируемая двухсторонняя режущая пластина в форме ромба ограничена двумя торцовыми сторонами и боковой поверхностью и имеет на каждой торцовой стороне опорную поверхность и переднюю поверхность, две первые режущие кромки и две вторые режущие кромки, при этом в каждом из острых углов ромба первая кромка соединена со второй кромкой по угловой радиусной режущей кромке. Для повышения надежности закрепления режущей пластины в гнезде корпуса фрезы за счет увеличения сил резания, прижимающих ее к боковым опорным поверхностям гнезда на передней поверхности, примыкающей ко второй кромке, выполнен по меньшей мере один выступ, вершина которого расположена на указанной боковой поверхности и смещена вдоль основания выступа на второй режущей кромке относительно его середины в направлении к тупому углу ромба. 5 ил.

Изобретение относится к области обработки материалов фрезерованием, сборным концевым или торцовым фрезам.

Известна индексируемая двухсторонняя режущая пластина в форме ромба, ограниченная двумя торцовыми сторонами и боковой поверхностью и имеющая на каждой торцовой стороне опорную поверхность и переднюю поверхность, две первые режущие комки и две вторые режущие кромки, при этом в каждом из острых углов ромба первая кромка соединена со второй кромкой по угловой радиусной режущей кромке (см. WO 2004/048021, В 23 С 5/20, 2004).

Однако при обработке с направлением движения подачи, наклонным к плоскости, перпендикулярной к оси фрезы, режущая пластина может вытягиваться из гнезда корпуса фрезы.

Задача изобретения состоит в повышении надежности закрепления режущей пластины в гнезде корпуса фрезы за счет увеличения сил резания, прижимающих режущую пластину к боковым опорным поверхностям гнезда корпуса фрезы.

Поставленная задача решается тем, что в индексируемой двухсторонней режущей пластине в форме ромба, ограниченной двумя торцовыми сторонами и боковой поверхностью и имеющей на каждой торцовой стороне опорную поверхность и переднюю поверхность, две первые режущие комки и две вторые режущие кромки, при этом в каждом из острых углов ромба первая кромка соединена со второй кромкой по угловой радиусной режущей кромке, на передней поверхности, примыкающей ко второй кромке, выполнен по меньшей мере один выступ, вершина которого расположена на указанной боковой поверхности и смещена вдоль основания выступа на второй режущей кромке относительно его середины в направлении к тупому углу ромба.

Предложенная режущая пластина представлена на фиг.1-5, где

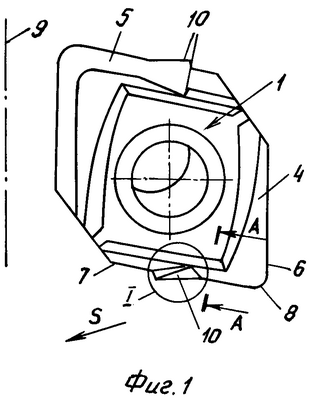

на фиг.1 показан вид в перспективе на режущую пластину, установленную в гнезде корпуса фрезы (не показан);

на фиг.2 показан вид справа на режущую пластину, представленную на фиг.1 при условии, что опорная поверхность торцовой стороны пластины совмещена с плоскостью чертежа;

на фиг.3 показан вид сверху на режущую пластину, представленную на фиг.1 при условии, что опорная поверхность торцовой стороны пластины совмещена с плоскостью чертежа;

на фиг.4 частично показан разрез режущей пластины на фиг.1 по линии А-А;

на фиг.5 в увеличенном масштабе показан участок I на фиг.1.

Режущая пластина выполнена в форме ромба и является индексируемой и двухсторонней, т.е. имеет по четыре прямолинейные режущие кромки (две первые 6 и две вторые 7) с каждой торцовой стороны 1, 2. Каждая торцовая сторона включает опорную поверхность 3 и переднюю поверхность 4, проходящую вдоль режущих кромок. Режущая пластина ограничена также боковой поверхностью 5, на пересечении которой с торцовыми поверхностями расположены режущие кромки.

Каждая торцовая сторона имеет два режущих угла (острые углы ромба), образованные перовой режущей кромкой 6, второй режущей кромкой 7 и соединяющей их угловой радиусной кромкой 8. Первая режущая комка 6 предназначена для обработки уступов на заготовке и ее проекция на основную плоскость фрезы (см. фиг.1) расположена параллельно оси фрезы 9. В этом случае первая режущая кромка 6 является главной режущей кромкой, а вторая режущая кромка 7 – вспомогательной. Вторая режущая комка 7 предназначена для обработки с направлением движения подачи S (см. фиг.1), наклонным к плоскости, перпендикулярной к оси фрезы 9. В этом случае вторая режущая кромка 7 является главной режущей кромкой, а первая режущая кромка 6 – вспомогательной.

Для увеличения сил резания, прижимающих режущую пластину к опорным поверхностям гнезда корпуса (взаимодействующих с боковой поверхностью 5 режущей пластины) на передней поверхности, примыкающей ко второй режущей кромке, выполнен выступ 10, вершина “с” (см. фиг.5) которого расположена на боковой поверхности 5 и смещена вдоль основания выступа “ab” на второй режущей кромке 7 относительно его середины “d” в направлении к тупому углу ромба. Количество выступов 10 на второй режущей кромке зависит от ее длины и равно одному или более. Составляющая усилий резания на кромке “cb” выступа 10 поджимает режущую пластину в угол между боковыми опорными поверхностями гнезда корпуса фрезы, посредством чего повышается надежность закрепления режущей пластины при операциях с наклонным направлением движения подачи.

Формула изобретения

Индексируемая двухсторонняя режущая пластина в форме ромба, ограниченная двумя торцовыми сторонами и боковой поверхностью и имеющая на каждой торцовой стороне опорную поверхность и переднюю поверхность, две первые режущие кромки и две вторые режущие кромки, при этом в каждом из острых углов ромба первая кромка соединена со второй кромкой по угловой радиусной режущей кромке, отличающаяся тем, что на передней поверхности, примыкающей ко второй кромке, выполнен по меньшей мере один выступ, вершина которого расположена на указанной боковой поверхности и смещена вдоль основания выступа на второй режущей кромке относительно его середины в направлении к тупому углу ромба.

РИСУНКИ
