Патент на изобретение №2287379
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ РЕШЕТНЫХ ПОЛОТЕН РЕШЕТНЫХ СТАНОВ
(57) Реферат:
Изобретение относится к средствам очистки подвижных решет, используемых для сортировки сыпучих материалов, и может быть, в частности, использовано в решетных станах зерноочистительных машин для очистки зерновых, зернобобовых и других культур. Устройство для очистки решетных полотен решетных станов зерноочистительной машины включает поддон с подвижными поперечными перегородками, размещенными в его продольных боковинах и образующими ячейки с расположенными в них очистительными шарами. Продольные боковины поддона снабжены втулками из упругого шумопоглощающего материала с пазами для установки в них перегородок, выполненных в виде прутков, с возможностью возвратно-поступательного перемещения в горизонтальной плоскости на величину (0,8-2,0)D, где D – диаметр очистительных шаров. Технический результат – улучшение эксплуатационных характеристик устройства и упрощение конструкции. 1 з.п. ф-лы, 2 ил.
Изобретение относится к средствам очистки подвижных решет, используемых для сортировки сыпучих материалов, и может быть, в частности, использовано в решетных станах зерноочистительных машин для очистки зерновых, зернобобовых и других культур. Известно устройство для очистки отверстий решет, включающее поддон с боковинами и с перегородками, образующими ячейки с размещенными очистительными элементами в виде шаров (Описание изобретения к SU 578122, 1975). Известное устройство не позволяет производить очистку участков решет, размещающихся над перегородками, что снижает качество очистки решет в целом. Известно устройство для очистки отверстий решет, включающее поддон с боковинами, в которых между опорными шипами шарнирно закреплены перегородки, образующие ячейки с размещенными очистительными шарами (описание изобретения к SU 1071329, МКИ3 В 07 В 1/46, 1982). В известном устройстве выполнение перегородок ячеек подвижными, а именно шарнирно закрепленными, обеспечивает взаимодействие очистительных шаров по всей поверхности решета. Однако конструктивное выполнение перегородок в известном устройстве является трудоемким и усложняет конструкцию. Кроме того, ударные нагрузки на опорные шипы со стороны перегородок снижают эксплутационную надежность устройства. Технический результат от использования изобретения – упрощение конструкции и улучшение эксплуатационных характеристик устройства. Технический результат достигается тем, что в устройстве для очистки решетных полотен решетных станов зерноочистительной машины, включающем поддон с подвижными поперечными перегородками, размещенными в его продольных боковинах и образующими ячейки с расположенными в них очистительными шарами, продольные боковины поддона снабжены втулками из упругого шумопоглощающего материала с пазами для установки в них перегородок, выполненных в виде прутков, с возможностью возвратно-поступательного перемещения в горизонтальной плоскости на величину (0,8-2,0)D, где D – диаметр очистительных шаров. Втулки могут быть выполнены из износостойкой резины. На фиг.1 изображено устройство для очистки решетных полотен, на фиг.2 – вид А-А на фиг.1. Устройство содержит поддон 1 с выступами 2 на дне и продольными боковинами 3, на которых закреплены втулки 4, в направляющих горизонтальных пазах 5 которых размещены поперечные перегородки 6, выполненные в виде прутков, образующие ячейки 7. В ячейках 7 размещены упругие очистительные шары 8. Втулки 4 выполнены из упругого шумопоглощающего материала, например износостойкой резины, обеспечивающей безударный контакт перегородок 6 в процессе перемещения в направляющем пазу. Безударный контакт обеспечивает бесшумность работы устройства и повышение эксплуатационного ресурса. Длина направляющего паза 5 во втулках 4 выбирается равной (0,8-2,0)D+d, где D – диаметр очистительных шаров, d – диаметр прутка перегородки (фиг.2). Очистка отверстий решета 9 осуществляется в процессе работы решетного стана (не показан). При возвратно-поступательном движении решетного стана очистительные шары 7 хаотично подпрыгивают и ударяют по нижней поверхности решета, очищая отверстия 9 от застрявших зерен и других включений зернового вороха. Колебания стана передаются перегородкам 6 и они совершают возвратно-поступательное перемещение в пазах 5 втулок 4. Перегородки 6 перемещаются, периодически смещая границы ячеек 6 влево и вправо на величину (0,8-2,0)D, обеспечивающую беспрепятственный доступ очистительных шаров 7 к участкам решета в месте каждого предыдущего положения перегородки 6 перед смещением в процессе колебаний стана.
Формула изобретения
1. Устройство для очистки решетных полотен решетных станов зерноочистительной машины, включающее поддон с подвижными поперечными перегородками, размещенными в его продольных боковинах и образующими ячейки с расположенными в них очистительными шарами, отличающееся тем, что продольные боковины поддона снабжены втулками из упругого шумопоглощающего материала с пазами для установки в них перегородок, выполненных в виде прутков, с возможностью возвратно-поступательного перемещения в горизонтальной плоскости на величину (0,8-2,0)D, где D – диаметр очистительных шаров. 2. Устройство по п.1, отличающееся тем, что втулки выполнены из износостойкой резины.

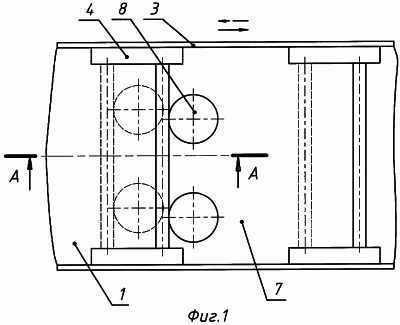

РИСУНКИ
|
||||||||||||||||||||||||||
