Патент на изобретение №2287307

(54) УСТАНОВКА ДЛЯ ПЕРЕРАБОТКИ ПЛОДОВ БАХЧЕВЫХ КУЛЬТУР

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для переработки плодов бахчевых культур. Установка содержит бункер, размещенные в нем приспособление для разрушения плодов, приспособление для разрушения плодов на сок, мякоть и семена, скатные доски и емкость для сбора мякоти и сока. Приспособление для разрушения плодов выполнено в виде бильно-ножевого барабана с бичами и размещенными на поверхности барабана в шахматном порядке сегментными ножами. Под бильно-ножевым барабаном смонтировано прутково-решетное подбарабанье, прутковая и решетчатая части которого скреплены между собой распорками. Приспособление для разрушения плодов на сок, мякоть и семена выполнено в виде установленного на выходе с бильно-ножевого барабана и закрытого кожухом отбойного битера и размещенных под отбойным битером и установленных друг над другом двух бильных протирочных барабанов с бичами, покрытыми эластичным материалом и закрепленным на поверхностях барабанов по винтовой линии. Протирочные барабаны взаимодействуют между собой посредством решетчатого подбарабанья с ячейками, обеспечивающими проход всех выделяющихся семян. Кожух верхнего протирочного барабана сопряжен с транспортером для удаления корки и мякоти. Кожух нижнего протирочного барабана сопряжен с транспортером для удаления семян и его нижняя часть выполнена в виде решетки с размерами ячеек, предотвращающими проход семян через них. Решетное подбарабанье бильно-ножевого барабана сопряжено с приспособлением для разделения плодов на сок, мякоть и семена посредством лотка. Емкость для сбора сока установлена под протирочными барабанами. Использование изобретения позволит повысить качество семян, сока и мякоти перерабатываемых бахчевых культур. 1 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для переработки плодов бахчевых культур.

К недостаткам этой машины относятся большие энергозатраты из-за использования серийного штифтового (клинцового) молотильного аппарата.

Описанное устройство работоспособно только со свежесорванными плодами, т.е. с твердой корой. Практика показывает, что наилучшими по сортовым качествам и всхожести семян являются перезревшие плоды, даже с частично прогнившей корой и мякотью.

К недостаткам этой машины, примененной при решении проблемы выделения семян из плодов бахчевых культур, относятся неудовлетворительное качество извлеченных семян. Последнее выражается как в большом (до 22%) количестве поврежденных семян, так и в отходах вместе с мякотью (10-17%).

Наиболее близким аналогом к заявленному объекту относится устройство для выделения семян из плодов бахчевых культур, содержащее бункер и расположенные в нем приспособление для разрушения плодов и приспособление для выделения семян из измельченного вороха, при этом приспособление для разрушения плодов выполнено в виде пассивных ножей и приводного ротора с Т-образными режущими элементами, а приспособление для выделения семян имеет встречно-вращающиеся шнеки, ярусно смонтированные под и над ложными потолками в виде пальцевых решеток, при этом бункер снабжен прутковым днищем (RU, патент №2202933. МПК⁷

К недостаткам описанного устройства относятся большие энергозатраты при измельчении плодов из-за несовершенства конструкции Т-образных ножей, отсутствие разделительного подбарабанья, позволяющего при измельчении отделять сок из плодов, а также сложность конструкции установки.

Сущность изобретения заключается в следующем.

Задача, на решение которой направлено заявляемое изобретение, – повышение качества семян, сока, мякоти.

Технический результат – снижение энергозатрат, повышение эксплуатационной надежности и упрощение конструкции.

Указанный технический результат достигается тем, что в известной установке для переработки плодов бахчевых культур, включающей бункер и размещенные в нем приспособление для разрушения плодов, приспособление для разрделения плодов на сок, мякоть и семена и емкость для сбора мякоти и сока, согласно изобретению приспособление для разрушения плодов выполнено в виде бильно-ножевого барабана и размещенными на поверхности барабана в шахматном порядке сегментными ножами, причем под бильно-ножевым барабаном смонтировано прутково-решетное подбарабанье, прутковая и решетчатая части которого скреплены между собой распорками, а приспособление для разрушения плодов на сок, мякоть и семена выполнено в виде установленного на выходе с бильно-ножевого барабана и закрытого кожухом отбойного битера, и размещенных под отбойным битером и установленных друг над другом двух бильных протирочных барабанов с бичами, покрытыми эластичным материалом и закрепленными на поверхностях барабанов по винтовой линии, при этом протирочные барабаны взаимодействуют между собой посредством решетчатого подбарабанья с ячейками, обеспечивающими проход всех выделяющихся семян, кожух верхнего протирочного барабана сопряжен с транспортером для удаления семян и его нижняя часть выполнена в виде решетки с размерами ячеек, предотвращающими проход семян через них, кроме того, решетное подбарабанье бильно-ножевого барабана сопряжено с приспособлением для разделения плодов на сок, мякоть и семена посредством лотка, а емкость для сбора сока установлена под протирочными барабанами.

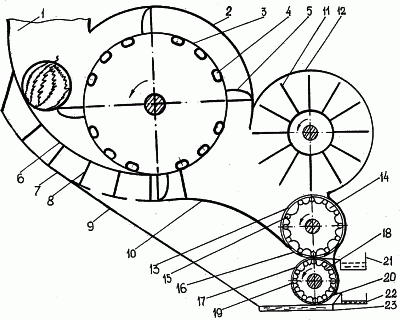

Изобретение поясняется чертежом, на котором схематично изображена установка, поперечно-вертикальный разрез.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Установка для переработки плодов бахчевых культур содержит бункер 1, закрытый кожухом 2. Внутри бункера 1 установлен бильно-ножевой барабан 3 с бичами 4 и сегментными ножами 5, размещенными на поверхности барабана 3 в шахматном порядке. Под бильно-ножевым барабаном 3 смонтировано прутково-решетчатое подбарабанье, состоящее из прутковой 6 и решетчатой 7 частей, которые скреплены между собой распорками 8. Под решетчатым подбарабаньем установлена скатная доска 9 для отвода сока. Решетчатое подбарабанье 7 сопряжено лотком 10 с протирочным семяотделителем. Перед выходной частью бильно-ножевого барабана установлен отбойный битер 11, закрытый кожухом 12. Под отбойным битером 11 размещен кожух 13 бильного протирочного барабана 14 с бичами 15, покрытыми эластичным материалом и закрепленными на поверхности барабана 14 по винтовой линии. Под барабаном 14 предусмотрено решетчатое подбарабанье 16 с ячейками, обеспечивающими проход всех выделяющихся семян. Под решетчатым подбарабаньем 16 размещен кожух 17 протирочного бильного барабана 18 с бичами 19, покрытыми эластичным материалом и закрепленными на поверхности барабана по винтовой линии. Нижняя часть кожуха 17 выполнена в виде решетки 20 с размерами ячеек, предотвращающими проход семян через них. Кожух 13 протирочного барабана 14 сопряжен с транспортером 21 для удаления корки и мякоти. Кожух 17 протирочного барабана 18 сопряжен с транспортером 22 удаления семян. Под протирочными барабаноми 14 и 18 установлена емкость 23 для сбора сока.

Приспособление для разрушения плодов выполнено в виде бильно-ножевого барабана 3 с бичами 4. Бичи 4 размещены на поверхности барабана 3 в шахматном порядке сегментными ножами 5. Под бильно-ножевым барабаном 3 смонтировано прутково-решетное подбарабанье. Прутковая и решетчатая части 6 и 7 прутково-решетчатого подбарабанья 3 скреплены между собой распорками 8. Приспособление для разрушения плодов на сок, мякоть и семена выполнено в виде установленного на выходе с бильно-ножевого барабана 3 и закрытого кожухом 12 отбойного битера 11. Это приспособление размещено под отбойным битером 11. Оно выполнено в виде установленных друг над другом двух бильных протирочных барабанов 14 и 18 с бичами 15. Бичи 15 покрыты эластичным материалом. Бичи 15 закреплены на поверхностях барабанов 14 по винтовой линии. Протирочные барабаны 14 взаимодействуют между собой посредством решетчатого подбарабанья 16 с ячейками. Ячейки подбарабанья 16 обеспечивают проход всех выделившихся семян. Кожух 13 верхнего протирочного барабана 14 сопряжен с транспортером 21 для удаления семян. Нижняя часть кожуха 13 выполнена в виде решетки с размерами ячеек, предотвращающими проход семян через них. Решетчатое подбарабанье 7 бильно-ножевого барабана 3 сопряжено с приспособлением для разделения плодов на сок, мякоть и семена посредством лотка 10. Емкость 23 для сбора сока установлена под протирочным барабаном 18.

Установка для переработки плодов бахчевых культур работает следующим образом.

Подготовленные к переработки плоды подаются в бункер 1 транспортером или вручную, и перемещаясь по прутковому подбарабанью 6, попадают под воздействие сегментных ножей 5 и ими разрезаются на дольки. Под воздействием бичей 4 разрушаются на более мелкие составляющие элементы плода: корка, мякоть, семена. Измельченная масса проходит сквозь прутковое подбарабанье 6 и поступает на решетчатое подбарабанье 7. Выделенный при этом сок по скатной доске 9 поступает в емкость 23. Корка, мякоть, семена плодов захватываются ножами 5 и отбрасываются на лопасти отбойного битера 1. При ударе измельченной массы о лопасти отбойного битера последний начинает вращаться, способствуя разделению семян, корки, сока и мякоти. Измельченная масса не захватывается ножами по лотку 10 и поступает в кожух 13 протирочного барабана 14. В этот же кожух 13 поступает измельченная масса с отбойного битера 11. При вращении протирочного барабана бичи 15 проталкивают семена и сок через отверстия решетчатого подбарабанья 16, а корку и мякоть перемещают вдоль оси барабана 14 благодаря винтовому расположению бичей 15 на его поверхности. Поступающая масса семян и сока поступает в кожух 17 и подвергается воздействию бильного барабана 18. Сок проходит ячейки решетки 20 и поступает в емкость 23. Семена транспортируются бичами 19 вдоль оси шнека, так как они закреплены на поверхности барабана по винтовой линии. Корка с мякотью из кожуха 13 подается протирочным барабаном 14 на транспортер 21, и семена подаются протирочным барабаном 18 на транспортер 22. Отделенная корка и мякоть могут быть использованы на корм скоту или поступать на дальнейшую переработку. Семена поступают на промывку, сушку и используются как посадочный материал или перерабатываются на лекарственные препараты. Сок перерабатывается на мед, патоку или спирт.

Таким образом, установка позволяет полностью использовать все компоненты плодов бахчевых культур.

Формула изобретения

Установка для переработки плодов бахчевых культур, включающая бункер, размещенные в нем приспособление для разрушения плодов, приспособление для разрушения плодов на сок, мякоть и семена, скатные доски и емкость для сбора мякоти и сока, отличающаяся тем, что приспособление для разрушения плодов выполнено в виде бильно-ножевого барабана с бичами и размещенными на поверхности барабана в шахматном порядке сегментными ножами, причем под бильно-ножевым барабаном смонтировано прутково-решетное подбарабанье, прутковая и решетчатая части которого скреплены между собой распорками, а приспособление для разрушения плодов на сок, мякоть и семена выполнено в виде установленного на выходе с бильно-ножевого барабана и закрытого кожухом отбойного битера и размещенных под отбойным битером и установленных друг над другом двух бильных протирочных барабанов с бичами, покрытыми эластичным материалом и закрепленным на поверхностях барабанов по винтовой линии, при этом протирочные барабаны взаимодействуют между собой посредством решетчатого подбарабанья с ячейками, обеспечивающими проход всех выделяющихся семян, кожух верхнего протирочного барабана сопряжен с транспортером для удаления корки и мякоти, а кожух нижнего протирочного барабана сопряжен с транспортером для удаления семян и его нижняя часть выполнена в виде решетки с размерами ячеек, предотвращающими проход семян через них, кроме того, решетное подбарабанье бильно-ножевого барабана сопряжено с приспособлением для разделения плодов на сок, мякоть и семена посредством лотка, а емкость для сбора сока установлена под протирочными барабанами.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 04.06.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
