Патент на изобретение №2287264

(54) УЛЕЙ

(57) Реферат:

Изобретение относится к области пчеловодства и касается прозрачного улья, представляющего собой сборно-разборную конструкцию, в виде шкафа с летками и створками и размещенным внутри каркасом на колесиках с многоярусными выдвижными кассетами. Внутренняя поверхность улья дополнена сменяемой подкладкой из нетоксичного материала. Каркас обернут снаружи сменяемой оболочкой из нетоксичного материала с технологическими проемами и проходами для пчел размером 1-2 см. Многоярусные выдвижные кассеты перфорированы для прохода пчел. Пчелиную семью без рамок заселяют в улей для свободной отстройки сотов пчелами по аналогии с дуплом. Сотовый мед извлекают кассетами по мере заполнения объема кассеты. Техническим результатом является то, что улей из современных материалов прост в изготовлении, удобен при обслуживании пчелиной семьи и обеспечивает высокое санитарное качество пчелопродуктов. Конструкция и способ изготовления улья отработаны в мастерской, и улей апробирован на пасеке научно-исследовательского центра “Пчелосервис” с положительным результатом. Улей найдет применение на пасеках РФ. 5 ил.

Изобретение относится к области пчеловодства, в частности к конструкции улья для пчел, и может быть использовано на промышленных и любительских пасеках.

Известен многокорпусный улей, включающий дно, потолок, крышу, установленные друг над другом корпуса с рамками. Корпуса выполнены из пищевого эластичного материала. В корпусах установлены мобильные проволочные корзины для рамок. Вертикальная ось изготовлена из алюминиевой трубы размером диаметра 22×2 мм с отверстиями под шплинты для блокировки улья. (1). Прототип.

Задачей наших исследований является разработка современной более легкой конструкции улья, простой в изготовлении и удобной в эксплуатации, при одновременном улучшении условий жизнедеятельности пчел и получении экологически чистых пчелопродуктов.

Техническая сущность и принципиальная конструкция и способ изготовления предложенного улья поясняются чертежами.

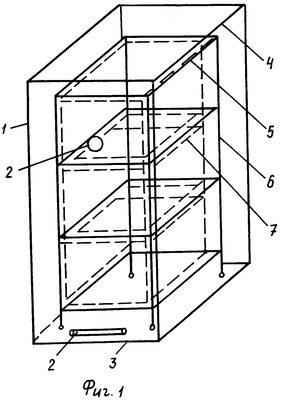

Фиг.1 – общий вид.

Фиг.2 – вид сзади.

Фиг.3 – вертикальный разрез.

Фиг.4 – горизонтальный разрез.

Фиг.5 – улей в развернутом виде.

Предлагаемый улей (фиг.1) включает корпус 1 с летком 2, дно 3, крышу 4, потолок 5, выполненные из ячеистого поликарбоната толщиной 4-25 мм с внутренней сменяемой подкладкой 9 (фиг.3, 4) из нетоксичного материала в форме шкафа и раскрывающимися створками 10 (фиг.3) в задней стенке. Внутри улья размещен каркас 6 (фиг.3) на колесиках с многоярусными выдвижными кассетами 7 из нетоксичного материала с перфорациями для прохода пчел. Каркас снаружи заключен в оболочку 8 из нетоксичного материала с технологическими окнами и проходами для пчел размером 1-2 см.

Уход за пчелами в предложенном улье заключается в следующем.

Улей заселяют пчелами роя или из бессотового пакета в начале летнего сезона. Пчелы самостоятельно отстраивают соты, прикрепляют их к потолку и размещают в выдвижных кассетах. В сотах пчелы помещают мед, пергу и расплод. В конце активного сезона снимают соединительный профиль 11 и открывают створки улья, выкатывают каркас с выдвижными кассетами из корпуса улья, снимают с каркаса оболочку с помощью лески, введенной в технологические окна, срезают соты в горизонтальном направлении, оставляют пчелам необходимое количество меда и соты с расплодом, снова каркас оборачивают оболочкой, закатывают каркас в корпус, запирают створки и скрепляют соединительным профилем.

Преимуществом предложенной конструкции и способа изготовления улья из прозрачного поликарбоната с каркасом на колесиках является:

– облегченная прочная конструкция улья меньше на порядок веса корпуса улья из дерева за счет использования поликарбоната, вес 1 м² толщиной 4 мм равен 0,8 кг;

– срок службы не менее 10 лет,

– упрощение технологических операций по уходу за пчелами при прозрачности улья с разной степенью светопропускания, позволяющей наблюдать за жизнедеятельностью пчелиной семьи, не вскрывая улей;

– унификация сборно-разборной конструкции с применением только поликарбоната, включая соединительные элементы;

– быстрота и легкость изготовления и сборки улья;

– теплоизоляция улья сопоставима со стеклопакетами;

– хорошая звукоизоляция;

– улучшение условий жизнедеятельности пчел за счет обеспечения свободного строительства сотов пчелами аналогично природным условиям внутри дупла;

– сокращение опасности заноса в улей возбудителей инфекционных заболеваний, остаточных количеств акарицидов, антибиотиков за счет исключения применения искусственной вощины и рамок;

– полностью исключается дезинфекция улья путем смены подкладки корпуса улья и оболочки (рубашки) вокруг каркаса;

– сокращение количества осмотров семьи пчел за сезон;

– повышение качества пчелопродуктов без искусственной вощины, рамок и дезинфекции;

– ограничение отрицательного влияния человеческого фактора в жизнедеятельности пчел;

эстетичность конструкции улья с применением ячеистого поликарбоната и поликарбонатных профилей.

Конструкция и способ изготовления улья из прозрачного поликарбоната отработаны в мастерской, а улей апробирован на пасеке научно-исследовательского центра Пчелосервис с положительным результатом.

Сборно-разборный улей из легкого и прочного прозрачного ячеистого поликарбоната с выдвижным каркасом на колесиках и многоярусными выдвижными кассетами, без использования искусственной вощины и сотовых рамок, найдет применение на пасеках страны и позволит отказаться от дезинфекции улья и получать экологически чистые пчелопродукты.

Источник информации

1. Патент РФ №2237994, кл. А 01 К 47/00, 2004 г. (Прототип).

Формула изобретения

Улей, содержащий корпус с летками, крышей, потолком и дном из эластичного материала, внутри которого установлены устройства для постройки сотов, отличающийся тем, что корпус выполнен в виде шкафа из прозрачного ячеистого поликарбоната толщиной 4-25 мм с летками на передней стенке и скрепляемыми створками на задней стенке, со сменяемой подкладкой из нетоксичного материала, при этом внутри улья размещен выдвижной каркас на колесиках, обернутый в оболочку из прозрачного нетоксичного материала с технологическими проемами и проходами для пчел размером 1-2 см, с многоярусными выдвижными кассетами, с перфорациями для прохода пчел.

РИСУНКИ
